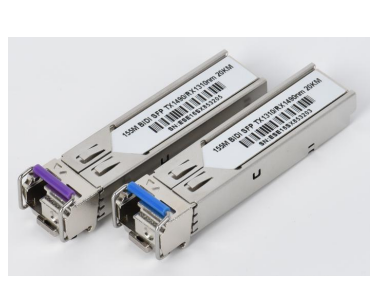

เครื่องรับส่งสัญญาณสองทิศทาง SFP 155Mbps | เข้าถึง 20KM Tx1310nm/Rx1490nm |(TK-B3403-3LCD20)
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีนเซินเจิ้น |
| ชื่อแบรนด์: | DF/OEM/Nuetral |
| ได้รับการรับรอง: | CE/ROHS/REACH/ISO9001/ISO14001 |
| หมายเลขรุ่น: | TK-B3403-3LCD20 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | ต่อรองได้ |
|---|---|
| ราคา: | negotiable denpend on QTY |
| รายละเอียดการบรรจุ: | กล่องตุ่ม+กล่อง |
| เวลาการส่งมอบ: | 5-9 วันทำการขึ้นอยู่กับ QTY |
| เงื่อนไขการชำระเงิน: | ที/ที/เพย์พาล, แอล/C |
| สามารถในการผลิต: | 1,000 ชิ้น / วัน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อสินค้า: | เครื่องรับส่งสัญญาณสองทิศทาง SFP 155Mbps | เข้าถึง 20KM Tx1310nm/Rx1490nm |(TK-B3403-3LCD20) | แรงดันไฟฟ้า: | 3.14-3.46V |
|---|---|---|---|
| อุปทานปัจจุบัน: | 300 มิลลิแอมป์ | ความต้านทานเชิงอนุพันธ์ของอินพุต: | 100 โอห์ม |
| การแกว่งอินพุตข้อมูลปลายเดียว: | 180-700 มิลลิแอมป์ | ข้อมูลอินพุตสวิงดิฟเฟอเรนเชียล: | 400-1800 มิลลิโวลต์ |
| ส่งปิดการใช้งานยืนยันเวลา: | 10 เรา | การสวิงเอาต์พุตข้อมูลส่วนต่าง: | 300-850 มิลลิแอมป์ |
| อุณหภูมิกรณีทำงาน: | 0 ถึง +70°C | การรับประกัน: | 1 ปี การบำรุงรักษาตลอดอายุการใช้งาน |
| ตราไฟเบอร์: | คอร์นนิ่ง, YOFC, โอเอฟเอส, ดราก้า | ||
| เน้น: | 155Mbps SFP แทรนซิเวอร์ 20KM,ตัวรับส่งสัญญาณ SFP แบบสองทิศทาง Tx1310nm/Rx1490nm,โมดูลเครื่องรับสัญญาณแสงที่มีระยะทาง 20 กิโลเมตร |
||
รายละเอียดสินค้า
155Mbps SFP Bi-Directional Transceiver | 20KM Reach Tx1310nm/Rx1490nm | (TK-B3403-3LCD20)
โมดูล SFP-BIDI เป็นโมดูลประสิทธิภาพสูง ราคาประหยัด รองรับอัตราข้อมูล 155Mbps พร้อมระยะการส่ง 20KM ผ่านไฟเบอร์แบบ Single-mode
ตัวรับส่งสัญญาณประกอบด้วยสามส่วนหลัก: ตัวส่งสัญญาณเลเซอร์ FP, ไดโอดรับแสง PIN ที่รวมกับวงจรขยายสัญญาณก่อน (TIA) และหน่วยควบคุม MCU โมดูลทั้งหมดเป็นไปตามข้อกำหนดความปลอดภัยเลเซอร์ Class I และเข้ากันได้กับข้อกำหนด SFP Multi-Source Agreement (MSA) และ SFF-8472
การใช้งาน
- SDH STM-1, S-1.1, L-1.1, L-1.2
- SONET OC-3 IR1, LR1, LR2
- ลิงก์สื่อสารด้วยแสงอื่นๆ
คุณสมบัติหลัก
- อัตราข้อมูลสูงสุด 155Mbps
- เลเซอร์ FP 1310nm และโฟโตดีเทคเตอร์ PIN 1490nm สำหรับการส่ง 20 กม.
- เข้ากันได้กับ SFP MSA และ SFF-8472 พร้อมช่องเสียบ LC แบบ Simplex
- การตรวจสอบการวินิจฉัยดิจิทัล: การปรับเทียบภายในหรือการปรับเทียบภายนอก
- เป็นไปตามข้อกำหนด RoHS
- แหล่งจ่ายไฟเดี่ยว +3.3V
- อุณหภูมิการทำงานของเคส: 0°C ถึง +70°C (เชิงพาณิชย์) / -40°C ถึง +85°C (อุตสาหกรรม)
มาตรฐานการปฏิบัติตามข้อกำหนด
- เป็นไปตามข้อกำหนด SFP+ MSA
- เป็นไปตามข้อกำหนด SFF-8472 Revision 9.5
- เป็นไปตามข้อกำหนด IEEE802.3-2005
- เป็นไปตามข้อกำหนด Telcordia GR-468-CORE
- เป็นไปตามข้อกำหนด FCC 47 CFR Part 15, Class B
- เป็นไปตามข้อกำหนด FDA 21 CFR 1040.10 และ 1040.11, Class 1
- เป็นไปตามข้อกำหนด SFF-8472
- เป็นไปตามข้อกำหนด SFF-8431
- เป็นไปตามข้อกำหนด RoHS
ข้อมูลจำเพาะทางเทคนิค
ลักษณะอินเทอร์เฟซทางไฟฟ้า
หมายเหตุ:
1) เชื่อมต่อโดยตรงกับพินอินพุตข้อมูล TX จากนั้นจึงมีการเชื่อมต่อแบบ AC
2) หรือวงจรเปิด
3) เข้าสู่การสิ้นสุดแบบ Differential 100 โอห์ม
4) 20 - 80 %
5) Loss Of Signal เป็น LVTTL ค่า Logic 0 แสดงถึงการทำงานปกติ ค่า Logic 1 แสดงถึงไม่พบสัญญาณ
6) ความไวของตัวรับเป็นไปตามข้อกำหนดการมอดูเลตแบบไซน์ของแหล่งจ่ายไฟตั้งแต่ 20 Hz ถึง 1.5 MHz สูงสุดตามค่าที่ระบุ ซึ่งใช้ผ่านเครือข่ายการกรองแหล่งจ่ายไฟที่แนะนำ
1) เชื่อมต่อโดยตรงกับพินอินพุตข้อมูล TX จากนั้นจึงมีการเชื่อมต่อแบบ AC
2) หรือวงจรเปิด
3) เข้าสู่การสิ้นสุดแบบ Differential 100 โอห์ม
4) 20 - 80 %
5) Loss Of Signal เป็น LVTTL ค่า Logic 0 แสดงถึงการทำงานปกติ ค่า Logic 1 แสดงถึงไม่พบสัญญาณ
6) ความไวของตัวรับเป็นไปตามข้อกำหนดการมอดูเลตแบบไซน์ของแหล่งจ่ายไฟตั้งแต่ 20 Hz ถึง 1.5 MHz สูงสุดตามค่าที่ระบุ ซึ่งใช้ผ่านเครือข่ายการกรองแหล่งจ่ายไฟที่แนะนำ
รูปภาพสินค้า
