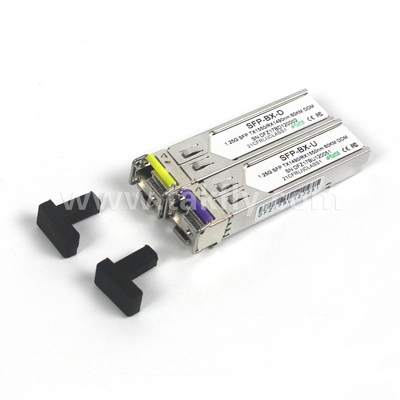

1.25Gbps SFP Bi-Directional Transceiver MMF 2KM Reach Tx1310nm/Rx1550nm
รายละเอียดสินค้า:
| Place of Origin: | Guangdong, SHENZHEN |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | TK-B3524-3LCD2 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| เวลาการส่งมอบ: | 3-7วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| ความยาวคลื่นศูนย์กลาง: | 1450นาโนเมตร | หมายเลขพอร์ต: | พอร์ต 1x1 |
|---|---|---|---|
| เวที: | เวทีคู่ | ความยาวของเส้นใย: | 1 เมตร |
| อัตราส่วนตัวแยก: | 98/2 | ขนาด: | 3.5มม. x 25มม. x 25มม. |
| ประเภท: | ส่วนประกอบแบบพาสซีฟ | ไฟเบอร์: | สวัสดี 1060 |
| อุณหภูมิการทํางาน: | -40°C ถึง +85°C | ความสามารถในการจัดการพลังงาน: | พลังงานสูง |
| เครื่องเชื่อม: | เอฟซี APC ถึง เอฟซี UPC | ประเภทไฟเบอร์: | สถานะโสด |
| ช่วงความยาวคลื่น: | 1310nm-1550nm | ความยาวคลื่น: | 850นาโนเมตร/1310นาโนเมตร |
| การใช้งาน: | ระบบสื่อสารด้วยแสง | ||
| เน้น: | 1.25Gbps SFP ไบดิเรชั่นเทรนซีเวอร์,Tx1310nm/Rx1550nm SFP เครื่องรับสัญญาณสองทิศ,MMF 2KM 1.25Gbps เครื่องรับ SFP |
||

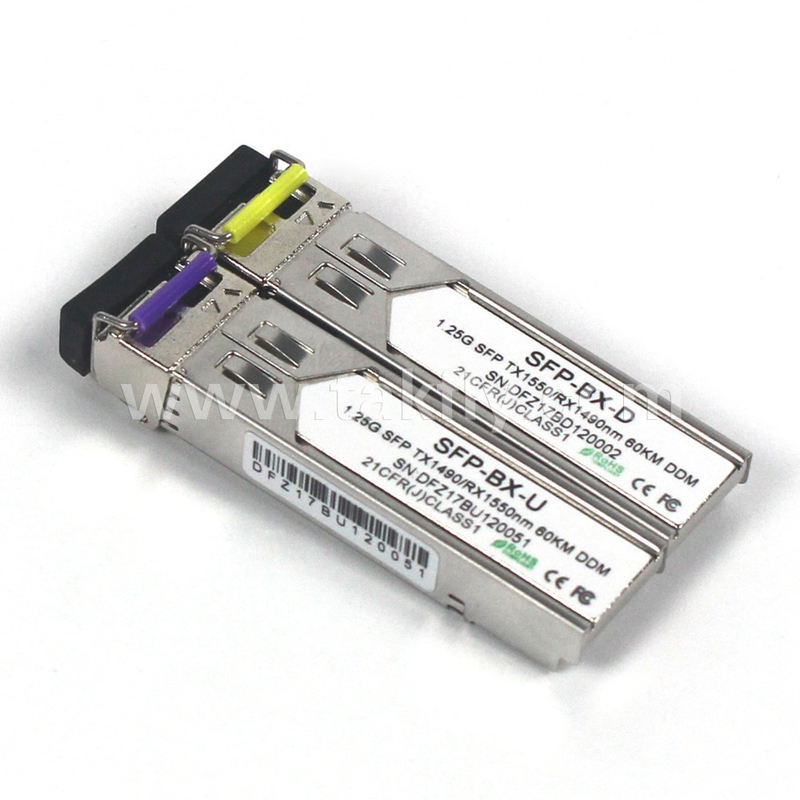

รายละเอียดสินค้า
เครื่องรับสัญญาณ SFP-BIDI เป็นโมดูลที่มีประสิทธิภาพสูงและมีค่าใช้จ่ายที่คุ้มค่า รองรับอัตราการส่งข้อมูลคู่ 1.25Gbps/1.0625Gbps และระยะทางการส่ง 2KM ด้วย MMF
เครื่องรับสัญญาณประกอบด้วยสามส่วน: เครื่องส่งเลเซอร์ FP, โฟโตดิโอเดส PIN ที่รวมกับเครื่องเสริมเสียงก่อนการแพร่ต่อ (TIA) และหน่วยควบคุม MCU.โมดูลทั้งหมดตอบสนองความต้องการความปลอดภัยเลเซอร์ชั้น I.
เครื่องรับและส่งสัญญาณมีความสอดคล้องกับ SFP Multi-Source Agreement (MSA) และ SFF-8472 สําหรับข้อมูลเพิ่มเติม กรุณาดู SFP MSA
ครับ
ลักษณะ
รางวัลอัตราการส่งข้อมูลแบบคู่ 1.25Gbps/1.063Gbps
รางวัลเลเซอร์ FP 1310nm และเครื่องตรวจแสง PIN สําหรับการส่งสัญญาณ 2KM
รางวัลสอดคล้องกับ SFP MSA และ SFF-8472 พร้อมอุปกรณ์เก็บ LC แบบง่าย
รางวัลการติดตามการวินิจฉัยดิจิตอล
รางวัลการปรับระดับภายในหรือปรับระดับภายนอก
รางวัลสอดคล้องกับ SONET OC-24-LR-1
รางวัลสอดคล้องกับ RoHS
รางวัล+3.3V แหล่งพลังงานเดียว
รางวัลระยะอุณหภูมิห้องทํางาน:
รางวัล0 °C ถึง +70 °C (การค้า)
รางวัล-40 °C ถึง +85 °C (อุตสาหกรรม)
ครับ
การใช้งาน
รางวัลGigabit Ethernet
รางวัลช่องไฟเบอร์
รางวัลเปลี่ยนไปเปลี่ยนอินเตอร์เฟซ
รางวัลแอปพลิเคชัน Backplane ที่เปลี่ยน
รางวัลอินเตอร์เฟซ Router/Server
รางวัลระบบส่งแสงอื่น ๆ
ครับ
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลเตชั่นไฟฟ้า | Vcc | - 05 | 4.7 | V |
| อุณหภูมิในการเก็บ | Ts | - 40 | + 85 | °C |
|
อุณหภูมิการทํางานกรณี
|
TOP
|
0 | 70°C |
คุณสมบัติไฟฟ้า (TOP = 0 ถึง 70°C, VCC = 3.15 ถึง 3.60 วอลท์)
|
ปริมาตร
|
สัญลักษณ์
|
นาที
|
แบบ
|
แม็กซ์
|
หน่วย
|
ผู้ตัดสิน
|
|
โลเตชั่นไฟฟ้า
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
กระแสไฟฟ้า
|
อีซีซี
|
185 |
280
|
mA
|
||
|
เครื่องส่งสัญญาณ
|
||||||
|
อุปทานความแตกต่างทางเข้า
|
ริน
|
100 |
Ω
|
1 | ||
|
สวิงการใส่ข้อมูลแบบเดียว
|
วิน ปป
|
250 | 1200 |
mV
|
||
|
ส่งไฟฟ้าปิด
|
โรคทางเพศ |
วีซีซี 13
|
Vcc
|
V | ||
|
ส่งกระแสไฟฟ้าเปิด
|
VEN
|
วัว
|
วี + 08
|
V | 2 | |
|
ส่ง ปิดการยืนยันเวลา
|
10 |
เรา
|
||||
|
เครื่องรับ
|
||||||
|
สวิงการออกข้อมูลแบบเดียว
|
โวท ปป
|
250
|
800 |
mV
|
3 | |
|
เวลาการเพิ่มข้อมูลออก
|
tr
|
100
|
175 |
ps
|
4 | |
|
เวลาตกของข้อมูลออก
|
tf
|
100
|
175 |
ps
|
4 | |
|
LOS ความผิด
|
ความผิดพลาด VLOS
|
วีซีซี 05
|
VccHOST
|
V | 5 | |
|
LOS ปกติ
|
มาตรฐาน VLOS |
วัว
|
วี + 05
|
V | 5 | |
|
การปฏิเสธไฟฟ้า
|
PSR
|
100
|
mVpp
|
6 |
4. 20 80 %
5การสูญเสียสัญญาณคือ LVTTL โลจิก 0 แสดงให้เห็นการทํางานปกติ โลจิก 1 แสดงให้เห็นว่าไม่มีสัญญาณถูกตรวจพบ
6ความรู้สึกของตัวรับตรงกับการปรับปรุงซีนูโซอิดของปั๊มพลังงาน 20 Hz ถึง 1.5 MHz จนถึงค่าที่กําหนดไว้ที่ใช้ผ่านเครือข่ายกรองปั๊มพลังงานที่แนะนํา
คุณสมบัติทางแสง
| เครื่องส่งสัญญาณ | ||||||
| ปริมาตร | สัญลักษณ์ | นาที | แบบปกติ | แม็กซ์ | หน่วย | หมายเหตุ |
|
ความยาวคลื่นการทํางาน
|
λC | 1260 | 1310 | 1360 | nm | - |
| พลังการเปิดตัวเฉลี่ย |
โพ
|
-9 | - | - 4 | dBm | 1 |
|
อัตราการสูญหาย
|
รพ.ด่วน
|
10 | - | - | dB | 1 |
|
ความกว้างของสายสี RMS
|
Δλ
|
- | - | 4 | nm | - |
|
เวลาขึ้น/ตก (20% ~ 80%)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
หน้ากากตาออก
|
เทลคอร์เดีย GR-253-CORE และ ITU-T G.957 รองรับได้
|
|||||
| เครื่องรับ | ||||||
| ความยาวคลื่นการทํางาน | 1470 | 1510 | nm | |||
| ความรู้สึกของตัวรับ (OMA) |
Psen
|
- | - | - 22 | dBm | 1 |
| ความรู้สึกต่อความเครียด (OMA) | Pimax | -3 | - | - | dBm | |
| LOS คืนยันต่อเส้นทาง |
พ่อ
|
- 36 | - | - | dBm | |
| รายละเอียดของสินค้า |
Pd
|
- | - | - 24 | dBm | 2 |
| LOS Hysteresis |
Pd-Pa
|
0.5 | - | 6 | dB | |
ฟังก์ชันการวินิจฉัยดิจิตอล
เครื่องรับสัญญาณ TAKFLY TK-B3524-3LCD2 รองรับโปรโตคอลการสื่อสารลําดับ 2 สายตามที่กําหนดใน SFP MSA. มันเกี่ยวข้องอย่างใกล้ชิดกับ E2PROM ที่กําหนดในมาตรฐาน GBICมีสเปคชันไฟฟ้าเหมือนกัน.
ครับ
ไอดีซีเรียล SFP มาตรฐานให้การเข้าถึงข้อมูลการระบุที่อธิบายความสามารถของเครื่องรับสัญญาณ, อินเตอร์เฟซมาตรฐาน, ผู้ผลิต, และข้อมูลอื่น ๆ
นอกจากนี้ เครื่องรับสัญญาณ TAKFLY SFP ยังให้บริการอินเตอร์เฟซการติดตามการวินิจฉัยดิจิตอลที่ขยายเติบโตเป็นเอกลักษณ์ ซึ่งอนุญาตให้เข้าถึงปริมาตรการทํางานของอุปกรณ์ในเวลาจริง เช่น อุณหภูมิของเครื่องรับสัญญาณกระแสเลเซอร์ bias, แรงไฟฟ้าทางออนไลน์ที่ส่ง, แรงไฟฟ้าทางออนไลน์ที่รับ และความแรงกดไฟฟ้าที่ให้บริการเครื่องรับสัญญาณที่เตือนผู้ใช้ปลายเมื่อปารามิตรการทํางานเฉพาะอย่างยิ่งอยู่ภายนอกช่วงปกติที่กําหนดไว้ในโรงงาน.
ครับ
SFP MSA กําหนดแผนที่ความทรงจํา 256 ไบต์ใน E2PROM ที่สามารถเข้าถึงได้ผ่านอินเตอร์เฟซซีเรียล 2 สายที่ที่อยู่ 8 บิต 1010000X (A0h)อินเตอร์เฟซการติดตามการวินิจฉัยดิจิตอลใช้ที่อยู่ 8 บิต 1010001X (A2h), ดังนั้นแผนที่ความทรงจําที่กําหนดไว้ในตอนแรกของตัวเลขชุด ID จะยังคงไม่เปลี่ยนแปลงและจึงเป็นความสอดคล้องอย่างสมบูรณ์แบบกับทั้งรายละเอียด GBIC และ SFP Multi Source Agreement.
ข้อมูลการทํางานและการวินิจฉัยถูกติดตามและรายงานโดย Digital Diagnostics Transceiver Controller (DDTC) ภายในเครื่องรับสัญญาณ ซึ่งเข้าถึงผ่านอินเตอร์เฟซซีเรียล 2 สายเมื่อโปรโตคอลลําดับถูกเปิด, สัญญาณนาฬิกาซีเรียล (SCL, Mod Def 1) ถูกผลิตโดยเจ้าภาพ. ด้านขอบบวกนาฬิกาข้อมูลใน SFP transceiver ในส่วนของ E2PROM ที่ไม่ได้รับการป้องกันการเขียนด้านลบนาฬิกาข้อมูลจาก SFP เครื่องรับสัญญาณข้อมูลลําดับ (SDA, Mod Def 2) เป็นสองทิศสําหรับการถ่ายทอดข้อมูลลําดับ
ครับ
โฮสต์ใช้ SDA ร่วมกับ SCL เพื่อระบุจุดเริ่มต้นและจุดจบของการเปิดโครงการโปรโตคอลลําดับความทรงจําถูกจัดเป็นชุดของคําข้อมูล 8 บิต ที่สามารถแก้ไขได้เป็นตัวต่อตัวหรือลําดับการวินิจฉัยดิจิตอลสําหรับ TK-B3524-3LCD2 มีการปรับขนาดภายในโดยซ้ํา
