โมดูล RJ45 Gigabit SFP – 1000BASE-T, 1.25Gbps, 100 ม. บน Cat 6, EMI ต่ำ
ภาพรวมผลิตภัณฑ์

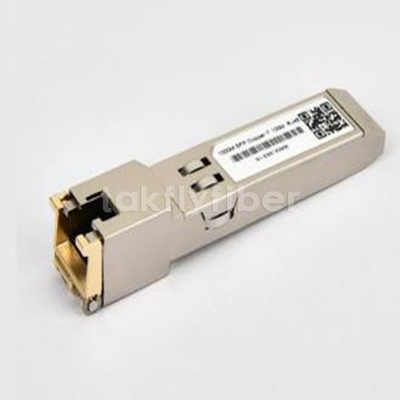

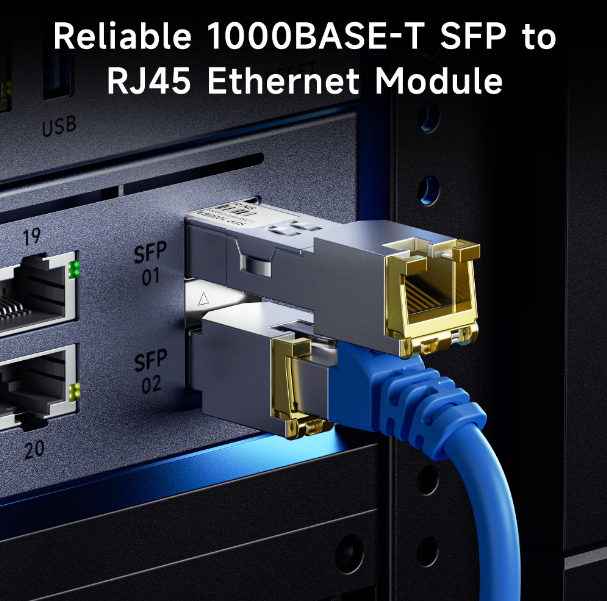

TK-G1-RJ45 เป็นเครื่องรับส่งสัญญาณ SFP ทองแดงแบบเสียบปลั๊กได้ทันทีที่ออกแบบมาสำหรับแอปพลิเคชัน Gigabit Ethernet เป็นไปตามมาตรฐาน IEEE 802.3-2002 และ IEEE 802.3ab (1000BASE-T) โมดูลทำงานที่อัตราการส่งข้อมูล 1000Mbps บนสายคู่บิดเกลียวชนิดไม่มีฉนวนป้องกัน Category 5 ที่ระยะสูงสุด 100 เมตร
การส่งสัญญาณใช้ Pulse Amplitude Modulation (PAM) 5 ระดับบนคู่สายทั้งสี่คู่ (250 Mbps ต่อคู่) สำหรับลิงก์ฟูลดูเพล็กซ์ โมดูลนี้มีฟังก์ชัน Serial ID ตาม SFP MSA ซึ่งสามารถเข้าถึงได้ผ่านบัสอนุกรมแบบ 2 สายตามที่อยู่ A0h IC เลเยอร์ทางกายภาพยังสามารถเข้าถึงได้ตามที่อยู่ ACh
คุณสมบัติที่สำคัญ
- อัตราข้อมูลสูงสุด 1.25Gb/s แบบสองทิศทาง
- เป็นไปตามมาตรฐาน SFP MSA และเสียบปลั๊กได้ทันที
- ปิดการใช้งาน TX และ RX LOS (หรือไม่มี LOS)
- ตัวเครื่องทำจากโลหะทั้งตัวเพื่อการรบกวนทางแม่เหล็กไฟฟ้าต่ำ
- การใช้พลังงานโดยทั่วไป: 1.05 วัตต์
- ขั้วต่อ RJ-45 ขนาดกะทัดรัด
- การเข้าถึงบัสอนุกรมแบบ 2 สายไปยัง IC ทางกายภาพ
- รองรับ 1000BASE-T บนระบบโฮสต์ที่มีอินเทอร์เฟซ SERDES
- อุณหภูมิกรณีการทำงาน: 0°C ถึง +70°C (เชิงพาณิชย์) หรือ -20°C ถึง +85°C (ขยาย)
การใช้งาน
- การส่งผ่านอีเธอร์เน็ต 1.25 กิกะบิตผ่านสายเคเบิล Cat 5
การกำหนดพินและฟังก์ชัน
| เข็มหมุด | ชื่อ | การทำงาน | ลำดับ | หมายเหตุ |
|---|---|---|---|---|
| 1 | วีที | พื้นเครื่องส่งสัญญาณ | 1 | VeeT และ VeeR เชื่อมต่อกันภายใน |
| 2 | TX_FAULT | ความผิดพลาดของเครื่องส่งสัญญาณ | 3 | ไม่ได้นำไปใช้; เชื่อมโยงกับ VeeT |
| 3 | TX_ปิดการใช้งาน | ปิดการใช้งานเครื่องส่งสัญญาณ | 3 | ดูคำอธิบายปิดการใช้งาน TX |
| 4 | MOD DEF (2) | คำจำกัดความของโมดูล 2 | 3 | สายข้อมูลสำหรับบัส ID ประจำเครื่อง |
| 5 | MOD DEF (1) | คำจำกัดความของโมดูล 1 | 3 | สายนาฬิกาสำหรับบัส ID ประจำเครื่อง |
| 6 | MOD ดีเอฟ (0) | คำจำกัดความของโมดูล 0 | 3 | เชื่อมโยงกับ Vee ใน SFP |
| 7 | เลือกอัตรา | ไม่ได้ใช้ | 3 | ไม่ได้นำไปใช้; ดึงลง 33k ไปที่ Vee |
| 8 | ลอส | การสูญเสียสัญญาณ | 3 | ดูตัวเลือก LOS |
| 9 | วีร | พื้นรับ | 1 | เชื่อมต่อกับ VeeT ภายใน SFP |
| 10 | วีร | พื้นรับ | 1 | เช่นเดียวกับข้างต้น |
| 11 | วีร | พื้นรับ | 1 | เช่นเดียวกับข้างต้น |
| 12 | ถ- | ข้อมูล RX แบบกลับด้าน | 3 | ควบคู่กับ AC, ดิฟเฟอเรนเชียล 100Ω |
| 13 | อาร์ดี+ | ข้อมูล RX ที่ไม่กลับด้าน | 3 | ควบคู่กับ AC, ดิฟเฟอเรนเชียล 100Ω |
| 14 | วีร | พื้นรับ | 1 | เชื่อมต่อกับ VeeT. |
| 15 | วีซีซีอาร์ | กำลังรับ | 2 | เชื่อมต่อกับ VccT แล้ว |
| 16 | วีซีซีที | กำลังส่งสัญญาณ | 2 | เชื่อมต่อกับ VccR แล้ว |
| 17 | วีที | พื้นเครื่องส่งสัญญาณ | 1 | พื้นดินทั่วไป |
| 18 | ทีดี+ | ข้อมูล TX ที่ไม่กลับด้าน | 3 | เชื่อมต่อ AC, อินพุตดิฟเฟอเรนเชียล 100Ω |
| 19 | ทีดี- | ข้อมูล TX แบบกลับด้าน | 3 | เชื่อมต่อ AC, อินพุตดิฟเฟอเรนเชียล 100Ω |
| 20 | วีที | พื้นเครื่องส่งสัญญาณ | 1 | พื้นดินทั่วไป |
หมายเหตุเกี่ยวกับฟังก์ชันพิน
- ลำดับปลั๊ก:ลำดับการมีส่วนร่วมของพินระหว่างการเสียบปลั๊ก
- TX_FAULT:ต่ำอย่างถาวร (ไม่รองรับ)
- TX_ปิดการใช้งาน:การดึงขึ้นภายใน 4.7kΩ ต่ำ (0-0.8V) → เปิดตัวรับส่งสัญญาณ; สูง (2.0-3.465V) หรือเปิด → รีเซ็ต
- Mod-Def 0/1/2:โฮสต์ดึงค่า 4.7k-10kΩเป็น Vcc Mod-Def 0 = มีโมดูลอยู่ (ต่อสายดิน) Mod-Def 1 = นาฬิกา Mod-Def 2 = ข้อมูล
- RX_LOS:เอาต์พุต LVTTL สามารถปิดการใช้งานได้ (ตัวเลือกการสั่งซื้อ) หากไม่ได้ใช้ ให้ผูกเข้ากับกราวด์ด้วยแรงดัน 100Ω
- RD ± / TD±:AC คู่กับเส้นดิฟเฟอเรนเชียล100Ω โฮสต์ SERDES ต้องสิ้นสุด RD ± ด้วย 100Ω; TD ± มีการสิ้นสุดภายใน 100Ω
พาวเวอร์ซัพพลาย (+3.3V)
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | เงื่อนไข |
|---|---|---|---|---|---|---|
| อุปทานปัจจุบัน | เป็น | 320 | 375 | มิลลิแอมป์ | สูงสุด 1.2W เมื่อ Vcc และอุณหภูมิเต็ม | |
| แรงดันไฟฟ้าขาเข้า | วีซีซี | 3.13 | 3.3 | 3.47 | วี | อ้างอิงถึง GND |
| แรงดันไฟฟ้าสูงสุด | วีแม็กซ์ | 4 | วี | ไม่ทำลาย |
อินเทอร์เฟซความเร็วต่ำ (LVTTL)
| พารามิเตอร์ | เครื่องหมาย | นาที | สูงสุด | หน่วย | เงื่อนไข |
|---|---|---|---|---|---|
| SFP เอาต์พุตต่ำ | ฉบับที่ | 0 | 0.5 | วี | ดึงขึ้น 4.7k-10k ไปที่ host_Vcc |
| SFP เอาท์พุตสูง | วอ | โฮสต์_Vcc-0.5 | โฮสต์_Vcc+0.3 | วี | ดึงขึ้นเหมือนกัน |
| SFP อินพุตต่ำ | วิล | 0 | 0.8 | วี | 4.7k-10k ดึงขึ้นเป็น Vcc |
| อินพุต SFP สูง | วิ | 2 | วีซีซี+0.3 | วี | ดึงขึ้นเหมือนกัน |
ลักษณะทางไฟฟ้าความเร็วสูง (ด้าน SFP)
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
|---|---|---|---|---|---|---|
| ความถี่ของเส้น | ฟลอริด้า | 125 | เมกะเฮิรตซ์ | การเข้ารหัส 5 ระดับ, IEEE 802.3 | ||
| TX อิมพีแดนซ์เอาท์พุต (ต่าง) | เซาต์, เท็กซัส | 100 | โอห์ม | 1-125 เมกะเฮิรตซ์ | ||
| RX ความต้านทานอินพุต (ความแตกต่าง) | ซิน, RX | 100 | โอห์ม | 1-125 เมกะเฮิรตซ์ |
อินเทอร์เฟซความเร็วสูง (ฝั่งโฮสต์)
| พารามิเตอร์ | เครื่องหมาย | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ |
|---|---|---|---|---|---|---|
| แกว่งอินพุต TX ปลายเดียว | วินสวิง | 250 | 1200 | เอ็มวี | ||
| การสวิงเอาต์พุต RX แบบปลายเดี่ยว | โว้ตสวิง | 350 | 800 | เอ็มวี | ||
| เวลาขึ้น/ลง (20-80%) | Tr,Tf | 175 | ปล | |||
| อิมพีแดนซ์อินพุต TX (SE) | ซิน | 50 | โอห์ม | |||
| RX อิมพีแดนซ์เอาต์พุต (SE) | ซูท | 50 | โอห์ม |
ช่วงอุณหภูมิ
| พารามิเตอร์ | นาที | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|
| ปฏิบัติการ (เชิงพาณิชย์) | 0 | 70 | ℃ | |
| ปฏิบัติการ (ขยายเวลา) | -20 | 85 | ℃ | |
| พื้นที่จัดเก็บ | -40 | 85 | ℃ |
โครงร่างเครื่องกล
ขนาดทางกลฝั่งโฮสต์ของโมดูลเป็นไปตามข้อกำหนด SFP MSA ส่วนหน้า (ยื่นออกมาด้านนอกแผงโฮสต์) ถูกขยายเพื่อรองรับแจ็ค RJ-45
เอกสารอ้างอิง
- เครื่องรับส่งสัญญาณ SFP MSA กันยายน 2543
- IEEE 802.3-2002 (รวมถึง 802.3ab)
- เอกสารข้อมูล EEPROM อนุกรม Atmel AT24C01A/02/04/08/16 2 สาย
การปฏิบัติตามกฎระเบียบ
| คุณสมบัติ | มาตรฐาน | ผลลัพธ์ |
|---|---|---|
| ไฟฟ้าสถิตย์ | IEC/EN 61000-4-2 | เป็นไปตามข้อกำหนด |
| อีเอ็มไอ | FCC ส่วนที่ 15 คลาส B, EN 55022 คลาส B | เป็นไปตามข้อกำหนด |
| ความปลอดภัยของเลเซอร์ | อย.21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | ชั้น 1 |
| ความปลอดภัยของผลิตภัณฑ์ | IEC/EN 60950,UL | เป็นไปตามข้อกำหนด |
| RoHS | 2002/95/อีซี | เป็นไปตามข้อกำหนด |
| อีเอ็มซี | EN61000-3 | เป็นไปตามข้อกำหนด |
