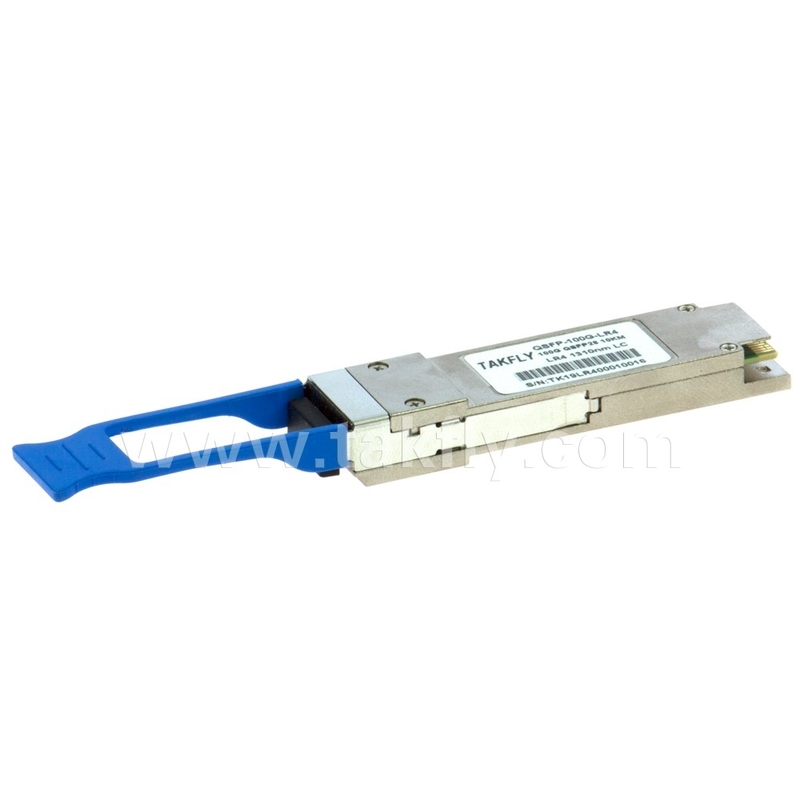

ด้านลูกค้า 100Gbps 10KM QSFP28 LR4 กับ DDM Transceiver ความยาวไฟเบอร์พลังงานสูง 1m

ด้านลูกค้า 100Gbps 10KM QSFP28 LR4 กับ DDM Transceiver ความยาวไฟเบอร์พลังงานสูง 1m

รายละเอียดสินค้า:

Place of Origin: Guangdong, SHENZHEN
ชื่อแบรนด์: TAKFLY
ได้รับการรับรอง: CE,ROHS,REACH,ISO9001,ISO14001
Model Number: TKQS28-100G-LR4

การชำระเงิน:

Minimum Order Quantity: 1 Pices
ราคา: US$0.01 ~ US$1200/PC
Delivery Time: 3-7working days
Payment Terms: L/C,D/A,D/P,T/T,Western Union,MoneyGram
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
Ratio: 50/50 Center Wavelength: 1450nm
Insertion Loss: ≤0.3dB Package Weight: 10g
Package Type: Bare Fiber, 900um Loose Tube, 2mm Cable Wavelegth: 1310nm
Axis Alignment: Slow axis or Fast axis Wavelength Range: 1310nm, 1550nm
Application: Optical Communication Systems Splitter Ratio: 98/2
Storage Temperature: -40~+85℃ Port Number: 1x2
Fiber Length: 1m Fiber: PM Corning 980nm fiber
Power Handling Capacity: High Power
เน้น:

เครื่องรับสัญญาณ 100Gbps QSFP28 LR4

,

DDM QSFP28 LR4 เครื่องรับสัญญาณ

,

เครื่องรับสัญญาณ 10KM QSFP28 LR4

รายละเอียดสินค้า

คุณสมบัติ

ØHot Pluggable QSFP28 MSA Fatter

Øเป็นไปตามIEEE 802.3BA 100GBASE-LR4

Øรองรับอัตราบิตรวม 103.1GB/s

Øถึง 10 กม. สำหรับ G.652 SMF

Øแหล่งจ่ายไฟเดี่ยว +3.3V

Øอุณหภูมิกรณีการทำงาน:0 ~ 70℃

Øเครื่องส่งสัญญาณ: ระบายความร้อน 4x25GB/s LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14NM)

Øตัวรับสัญญาณ: 4x25GB/sเข็มหมุดโรซ่า

Ø4x28gอินเทอร์เฟซอนุกรมไฟฟ้า (CEI-28G-VSR)

Øการใช้พลังงานสูงสุด 4.0W

ØDuplex LC Receptacle


แอปพลิเคชัน

Øลิงก์ Ethernet 100GBase-LR4

ØInfiniband QDR และ DDR เชื่อมต่อระหว่างกัน

Øการเชื่อมต่อโทรคมนาคม 100 กรัมฝั่งไคลเอ็นต์


คำอธิบาย

ผลิตภัณฑ์นี้เป็นโมดูลตัวรับส่งสัญญาณ 100GB/S ที่ออกแบบมาสำหรับแอพพลิเคชั่นการสื่อสารแบบออพติคอลที่สอดคล้องกับ 100GBASE-LR4 ของมาตรฐาน IEEE P802.3BA โมดูลแปลงช่องสัญญาณอินพุต 4 ช่องของข้อมูลไฟฟ้า 25GB/s เป็น 4 ช่องสัญญาณ LAN WDM Optical Optical จากนั้นมัลติเพล็กซ์เป็นช่องเดียวสำหรับการส่งแสง 100GB/s ย้อนกลับไปทางด้านเครื่องรับโมดูล de-multiplexes อินพุตออพติคอล 100GB/s เป็น 4 ช่องสัญญาณ LAN WDM Optical สัญญาณจากนั้นแปลงเป็น 4 ช่องสัญญาณเอาต์พุตของข้อมูลไฟฟ้า

ความยาวคลื่นกลางของ 4 ช่อง LAN WDM คือ 1295.56, 1300.05, 1304.58 และ 1309.14 nm ในฐานะสมาชิกของตารางความยาวคลื่น LAN WDM ที่กำหนดไว้ใน IEEE 802.3BAที่เครื่องส่งสัญญาณ LAN WDM EA-DFB ที่ผ่านการระบายความร้อนด้วยประสิทธิภาพสูงและเครื่องรับพินที่มีความไวสูงให้ประสิทธิภาพที่เหนือกว่าสำหรับแอปพลิเคชัน Ethernet 100Gigabit มากถึง 10 กม. และสอดคล้องกับอินเทอร์เฟซออปติคัลกับ IEEE802.3BA ประโยค 88 100GBASE-LR4 ความต้องการ.

ผลิตภัณฑ์ได้รับการออกแบบด้วยฟอร์มแฟคเตอร์การเชื่อมต่อด้วยแสง/ไฟฟ้าและอินเทอร์เฟซการวินิจฉัยดิจิตอล ตามข้อตกลง QSFP+ Multi-Source (MSA) มันได้รับการออกแบบมาเพื่อให้เป็นไปตามสภาพการทำงานภายนอกที่รุนแรงที่สุดรวมถึงอุณหภูมิความชื้นและการรบกวน EMI


คำอธิบายการทำงาน

โมดูลตัวรับส่งสัญญาณจะได้รับ 4 ช่องสัญญาณไฟฟ้า 25GB/s ซึ่งประมวลผลโดยนาฬิกา 4 ช่องสัญญาณและการกู้คืนข้อมูล (CDR) IC ที่ปรับเปลี่ยนและลดความกระวนกระวายใจของสัญญาณไฟฟ้าแต่ละสัญญาณ ต่อจากนั้นไดรเวอร์เลเซอร์ EML 4 ตัวแต่ละตัวจะแปลงสัญญาณไฟฟ้าหนึ่งใน 4 ของสัญญาณไฟฟ้าเป็นสัญญาณออปติคัลที่ส่งจากหนึ่งใน 4 เลเซอร์ EML ที่เย็นลงซึ่งบรรจุในเครื่องส่งสัญญาณแสงย่อย (TOSA) เลเซอร์แต่ละตัวจะเปิดสัญญาณออปติคัลในความยาวคลื่นเฉพาะที่ระบุในข้อกำหนด IEEE802.3BA 100GBase-LR4 สัญญาณออปติคัล 4 เลนเหล่านี้จะถูกเลือกให้เป็นมัลติเพล็กซ์เป็นเส้นใยเดี่ยวโดย WDM Optical WDM MUX แบบ 4 ถึง 1 กำลังเอาต์พุตออปติคัลของแต่ละช่องจะคงที่โดยวงจรควบคุมพลังงานอัตโนมัติ (APC) เอาต์พุตของตัวส่งสัญญาณสามารถปิดได้โดยสัญญาณฮาร์ดแวร์ TX_DIS และ/หรืออินเทอร์เฟซอนุกรม 2 สาย

ตัวรับสัญญาณจะได้รับสัญญาณแสง LAN 4 เลน WDM สัญญาณออปติคัลจะถูก de-multiplexed โดย demux 1 ถึง 4 demux และแต่ละสัญญาณ 4 ช่องสัญญาณแสงจะถูกป้อนเข้าไปในหนึ่งใน 4 ตัวรับที่บรรจุลงในชุดประกอบย่อยของตัวรับแสง (ROSA) ตัวรับสัญญาณแต่ละตัวแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้า สัญญาณไฟฟ้าที่สร้างขึ้นใหม่จะถูกปรับเปลี่ยนใหม่และยกเลิกและขยายโดยส่วน RX ของ CDR 4 ช่องทาง สัญญาณไฟฟ้าเอาท์พุท 4 เลนที่ได้รับการปรับปรุงใหม่นั้นสอดคล้องกับข้อกำหนดอินเตอร์เฟส IEEE CAUI-4 นอกจากนี้แต่ละสัญญาณออพติคอลที่ได้รับจะถูกตรวจสอบโดยส่วน DOM ค่าที่ตรวจสอบจะถูกรายงานผ่านอินเตอร์เฟสอนุกรม 2 สาย หากสัญญาณออปติคัลที่ได้รับอย่างน้อยหนึ่งสัญญาณนั้นอ่อนแอกว่าระดับขีด จำกัด การเตือนฮาร์ดแวร์ RX_LOS จะถูกเรียกใช้

ต้องใช้แหล่งจ่ายไฟ +3.3V เดียวเพื่อเพิ่มพลังงานให้กับผลิตภัณฑ์นี้ หมุดแหล่งจ่ายไฟทั้งคู่ VCCTX และ VCCRX เชื่อมต่อภายในและควรใช้พร้อมกัน ตามข้อกำหนดของ MSA โมดูลมีหมุดควบคุมฮาร์ดแวร์ความเร็วต่ำ 7 ตัว (รวมถึงอินเตอร์เฟสอนุกรม 2 สาย): Modsell, SCL, SDA, Resetl, LPMode, ModprSL และ Intl

Module Select (Modsell) เป็น PIN อินพุต เมื่ออยู่ในระดับต่ำโดยโฮสต์ผลิตภัณฑ์นี้ตอบสนองต่อคำสั่งการสื่อสารแบบอนุกรม 2 สาย Modsell อนุญาตให้ใช้ผลิตภัณฑ์นี้บนบัสอินเตอร์เฟส 2 สายเดียว-ต้องใช้สาย modsell แต่ละสาย

นาฬิกาอนุกรม (SCL) และข้อมูลอนุกรม (SDA) เป็นสิ่งจำเป็นสำหรับอินเทอร์เฟซการสื่อสารบัสแบบอนุกรม 2 สายและเปิดใช้งานโฮสต์เพื่อเข้าถึงแผนที่หน่วยความจำ QSFP28

PIN RESETL เปิดใช้งานการรีเซ็ตที่สมบูรณ์โดยส่งคืนการตั้งค่าไปยังสถานะเริ่มต้นเมื่อระดับต่ำบนพินรีเซ็ตจะถูกเก็บไว้นานกว่าความยาวของพัลส์ขั้นต่ำ ในระหว่างการดำเนินการรีเซ็ตโฮสต์จะไม่สนใจบิตสถานะทั้งหมดจนกว่าจะบ่งบอกถึงการขัดจังหวะการรีเซ็ตเสร็จสิ้น ผลิตภัณฑ์ระบุสิ่งนี้โดยการโพสต์สัญญาณ INTL (ขัดจังหวะ) ด้วยบิต data_not_ready ที่ถูกรบกวนในแผนที่หน่วยความจำ โปรดทราบว่าเมื่อใช้พลังงาน (รวมถึงการแทรกร้อน) โมดูลควรโพสต์การขัดจังหวะการรีเซ็ตเสร็จสิ้นนี้โดยไม่ต้องรีเซ็ต

พินโหมดพลังงานต่ำ (LPMode) ใช้เพื่อตั้งค่าการใช้พลังงานสูงสุดสำหรับผลิตภัณฑ์เพื่อป้องกันโฮสต์ที่ไม่สามารถระบายความร้อนโมดูลพลังงานที่สูงขึ้นได้ แทรกโดยไม่ตั้งใจ

โมดูลปัจจุบัน (MODPRSL) เป็นสัญญาณท้องถิ่นไปยังบอร์ดโฮสต์ซึ่งในกรณีที่ไม่มีผลิตภัณฑ์จะถูกดึงขึ้นไปที่โฮสต์ VCC เมื่อผลิตภัณฑ์ถูกแทรกเข้าไปในตัวเชื่อมต่อมันจะเสร็จสิ้นเส้นทางสู่พื้นผ่านตัวต้านทานบนบอร์ดโฮสต์และยืนยันสัญญาณ จากนั้น modprsl จะระบุปัจจุบันโดยการตั้งค่า modprsl เป็นสถานะ“ ต่ำ”

Interrupt (INTL) เป็นพินเอาท์พุท “ ต่ำ” หมายถึงความผิดพลาดในการดำเนินงานที่เป็นไปได้หรือสถานะที่สำคัญต่อระบบโฮสต์ โฮสต์ระบุแหล่งที่มาของการขัดจังหวะโดยใช้อินเทอร์เฟซอนุกรม 2 สาย PIN INTL เป็นเอาต์พุตตัวสะสมแบบเปิดและต้องดึงไปยังแรงดันไฟฟ้า VCC โฮสต์บนบอร์ดโฮสต์


ไดอะแกรมบล็อกตัวรับส่ง

ด้านลูกค้า 100Gbps 10KM QSFP28 LR4 กับ DDM Transceiver ความยาวไฟเบอร์พลังงานสูง 1m 0

รูปที่ 1. บล็อกตัวรับส่งสัญญาณแผนผัง



การกำหนดพินและคำอธิบาย

ด้านลูกค้า 100Gbps 10KM QSFP28 LR4 กับ DDM Transceiver ความยาวไฟเบอร์พลังงานสูง 1m 1

รูปที่ 2. MSA เป็นไปตามมาตรฐาน ตัวเชื่อมต่อ


นิยามพิน

เข็มหมุด

ตรรกะ

เครื่องหมาย

ชื่อ/คำอธิบาย

หมายเหตุ S

1



gnd

พื้น

1

2

CML-I

tx2n

อินพุตข้อมูลกลับหัวส่งสัญญาณ



3

CML-I

Tx2p

เอาท์พุทข้อมูลที่ไม่กลับหัวส่งสัญญาณ



4



gnd

พื้น

1

5

CML-I

TX4N

อินพุตข้อมูลกลับหัวส่งสัญญาณ



6

CML-I

TX4P

เอาท์พุทข้อมูลที่ไม่กลับหัวส่งสัญญาณ



7



gnd

พื้น

1

8

lvtll-i

modsell

เลือกโมดูล



9

lvtll-i

รีเซ็ต

รีเซ็ตโมดูล



10



VCCRX

+เครื่องรับแหล่งจ่ายไฟ 3.3V

2

11

LVCMOS-I/O

SCL

นาฬิกาอนุกรม 2 สาย



12

LVCMOS-I/O

SDA

ข้อมูลอินเตอร์เฟสแบบอนุกรม 2 สาย



13



gnd

พื้น



14

CML-O

RX3P

เอาต์พุตข้อมูลที่ไม่ได้กลับทาง



15

CML-O

RX3N

เอาต์พุตข้อมูลกลับหัวกลับ



16



gnd

พื้น

1

17

CML-O

RX1P

เอาต์พุตข้อมูลที่ไม่ได้กลับทาง



18

CML-O

RX1N

เอาต์พุตข้อมูลกลับหัวกลับ



19



gnd

พื้น

1

20



gnd

พื้น

1

21

CML-O

RX2N

เอาต์พุตข้อมูลกลับหัวกลับ



22

CML-O

RX2P

เอาต์พุตข้อมูลที่ไม่ได้กลับทาง



23



gnd

พื้น

1

24

CML-O

RX4N

เอาต์พุตข้อมูลกลับหัวกลับ

1

25

CML-O

RX4P

เอาต์พุตข้อมูลที่ไม่ได้กลับทาง



26



gnd

พื้น

1

27

lvttl-o

modprsl

โมดูลปัจจุบัน



28

lvttl-o

Intl

ขัดจังหวะ



29



VCCTX

+3.3 V เครื่องส่งสัญญาณแหล่งจ่ายไฟ

2

30



VCC1

+3.3 V แหล่งจ่ายไฟ

2

31

lvttl-i

LPMode

โหมดพลังงานต่ำ



32



gnd

พื้น

1

33

CML-I

tx3p

อินพุตข้อมูลที่ไม่กลับหัวส่งสัญญาณ



34

CML-I

tx3n

เอาต์พุตข้อมูลกลับหัวกลับด้าน



35



gnd

พื้น

1

36

CML-I

TX1P

อินพุตข้อมูลที่ไม่กลับหัวส่งสัญญาณ



37

CML-I

TX1N

เอาต์พุตข้อมูลกลับหัวกลับด้าน



38



gnd

พื้น

1

 หมายเหตุ:

1. GND เป็นสัญลักษณ์สำหรับสัญญาณและแหล่งจ่ายไฟ (พลังงาน) ทั่วไปสำหรับโมดูล QSFP28 ทั้งหมดเป็นเรื่องธรรมดาภายในโมดูลและแรงดันไฟฟ้าโมดูลทั้งหมดจะอ้างอิงถึงศักยภาพนี้เว้นแต่จะระบุไว้เป็นอย่างอื่น เชื่อมต่อสิ่งเหล่านี้โดยตรงกับสัญญาณบอร์ดโฮสต์ระนาบกราวด์ทั่วไป

2.VCCRX, VCC1 และ VCCTX เป็นซัพพลายเออร์รับและส่งกำลังและจะต้องใช้พร้อมกัน การกรองแหล่งจ่ายไฟบอร์ดโฮสต์ที่แนะนำจะแสดงในรูปที่ 3 ด้านล่าง VCC RX, VCC1 และ VCC TX อาจเชื่อมต่อภายในภายในโมดูลในชุดค่าผสมใด ๆ หมุดเชื่อมต่อแต่ละตัวได้รับการจัดอันดับสำหรับกระแสสูงสุดของ 1,000ma


ตัวกรองแหล่งจ่ายไฟที่แนะนำ

ด้านลูกค้า 100Gbps 10KM QSFP28 LR4 กับ DDM Transceiver ความยาวไฟเบอร์พลังงานสูง 1m 2

รูปที่ 3. แหล่งจ่ายไฟที่แนะนำกรองR


การจัดอันดับสูงสุดแน่นอน

จะต้องมีการบันทึกว่าการดำเนินการที่เกินกว่าการจัดอันดับสูงสุดของแต่ละบุคคลอาจทำให้เกิดความเสียหายถาวรกับโมดูลนี้

พารามิเตอร์

เครื่องหมาย

นาที

สูงสุด

หน่วย

หมายเหตุ

อุณหภูมิการจัดเก็บ

TS

-40

85

DEGC



อุณหภูมิกรณีทำงาน

Tหน้าตา

0

70

DEGC



แรงดันไฟฟ้า

Vซีซี

-0.5

3.6

V



ความชื้นสัมพัทธ์ (ไม่ใช่การชดเชย)

RH

0

85

-



เกณฑ์ความเสียหายแต่ละเลน

ไทยd

5.5



DBM



เงื่อนไขการดำเนินงานที่แนะนำและข้อกำหนดด้านแหล่งจ่ายไฟ


พารามิเตอร์

เครื่องหมาย

นาที

ทั่วไป

สูงสุด

หน่วย

อุณหภูมิกรณีทำงาน

Tหน้าตา

0



70

DEGC

แรงดันไฟฟ้า

Vซีซี

3.135

3.3

3.465

V

อัตราข้อมูลแต่ละเลน





25.78125



GB/S

ควบคุมแรงดันไฟฟ้าอินพุตสูง



2



VCC

V

ควบคุมแรงดันไฟฟ้าอินพุตต่ำ



0



0.8

V

ระยะทางเชื่อมโยงกับ G.652

d

0.002



10

กม.

หมายเหตุ:

1. ขึ้นอยู่กับการสูญเสียเส้นใยจริง/กม. (ระยะทางลิงก์ที่ระบุไว้สำหรับการสูญเสียการแทรกไฟเบอร์ 0.4dB/km)



ลักษณะไฟฟ้า

ลักษณะทางไฟฟ้าต่อไปนี้ถูกกำหนดไว้ในสภาพแวดล้อมการทำงานที่แนะนำเว้นแต่จะระบุไว้เป็นอย่างอื่น

พารามิเตอร์

เครื่องหมาย

นาที

ทั่วไป

สูงสุด

หน่วย

หมายเหตุ

การใช้พลังงาน







4.0

W



จัดหากระแสไฟฟ้า

ICC





1.21

อัน



ตัวส่งสัญญาณ การเปิดเครื่องการเริ่มต้น เวลา









ปี 2000



MS



1

เครื่องส่งสัญญาณ (แต่ละเลน)





ความทนทานต่อแรงดันไฟฟ้าอินพุตปลายเดี่ยว (หมายเหตุ 2)







-0.3







4.0





V

อ้างถึงสัญญาณ TP1 ทั่วไป

โหมดทั่วไป AC ป้อนข้อมูล

ความทนทานต่อแรงดันไฟฟ้า





15







MV



RMS

แตกต่างกัน ป้อนข้อมูล แรงดันไฟฟ้าแกว่ง เกณฑ์





50







MVPP

โลซา

เกณฑ์

การแกว่งที่แตกต่างกัน

ป้อนข้อมูล

แรงดันไฟฟ้า



Vin, pp



190





700



MVPP



ความต้านทานอินพุตที่แตกต่างกัน

zin

90

100

110

โอห์ม



ตัวรับสัญญาณ (แต่ละเลน)



แรงดันไฟฟ้าปลายเดี่ยว





เอาท์พุท







-0.3







4.0





V

อ้างถึงสัญญาณ

ทั่วไป

เอาต์พุตโหมดทั่วไป AC

แรงดันไฟฟ้า









7.5



MV



RMS

การแกว่งแรงดันเอาต์พุตเอาท์พุท



Vout, pp



300





850



MVPP



ความต้านทานต่อความแตกต่าง



เอาท์พุท



ซุป



90



100



110



โอห์ม



หมายเหตุ:

1.เวลาเริ่มต้นพลังงานคือเวลาที่แรงดันไฟฟ้าของแหล่งจ่ายไฟถึงและยังคงสูงกว่าแรงดันไฟฟ้าที่ใช้งานขั้นต่ำที่แนะนำจนถึงเวลาที่โมดูลทำงานได้อย่างสมบูรณ์

2.ความทนทานต่อแรงดันไฟฟ้าอินพุตที่สิ้นสุดเดียวคือช่วงที่อนุญาตของอินพุตทันที สัญญาณ



ลักษณะทางแสง

QSFP28 100GBASE-LR4


พารามิเตอร์

เครื่องหมาย

นาที

ทั่วไป

สูงสุด

หน่วย

หมายเหตุ






ความยาวคลื่นเลน

L0

1294.53

1295.56

1296.59

NM






L1

1299.02

1300.05

1301.09

NM






L2

1303.54

1304.58

1305.63

NM






L3

1308.09

1309.14

1310.19

NM




เครื่องส่งสัญญาณ


อัตราส่วนการปราบปรามโหมดด้านข้าง

SMSR

30





DB




กำลังเปิดตัวเฉลี่ยรวม

PT





10.5

DBM




กำลังเปิดตัวเฉลี่ยแต่ละเลน



PAVG



-4.3





4.5



DBM




OMA แต่ละเลน

POMA

-1.3



4.5

DBM

1


ความแตกต่าง ใน ปล่อย พลังระหว่างใดสองช่องทาง (OMA)



ptx, diff







5



DB




ปล่อยพลังใน OMA ลบด้วยเครื่องส่งสัญญาณ และ การกระจาย





-2.3







DBM




การลงโทษ (TDP) แต่ละเลน













TDP แต่ละเลน

TDP





2.2

DB



อัตราส่วนการสูญพันธุ์

เอ้อ

4





DB



ริน20OMA

ริน





-130

DB/Hz



ความทนทานต่อการสูญเสียผลตอบแทนแบบออพติคอล

TOL





20

DB



การสะท้อนของเครื่องส่งสัญญาณ

RT





-12

DB



หน้ากากตา {x1x2, x3Y1, Y2, Y3}





{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}





2

เฉลี่ย  ปล่อย พลัง ปิด

เครื่องส่งสัญญาณแต่ละเลน



ปอฟฟ์







-30



DBM



เครื่องรับสัญญาณ

เกณฑ์ความเสียหายแต่ละเลน

ไทยd

5.5





DBM

3

กำลังรับค่าเฉลี่ยทั้งหมด







10.5

DBM



ค่าเฉลี่ยรับพลังงานแต่ละเลน





-10.6





4.5



DBM



รับ  พลัง (OMA) แต่ละ

ช่องทาง









4.5



DBM



รับความไว (OMA) แต่ละเลน



ส่า







-8.6



DBM



เครียด เครื่องรับสัญญาณ ความไว

(OMA) แต่ละเลน









-6.8



DBM



4

การสะท้อนแสง

RR





-26

DB



ความแตกต่าง ใน รับ พลัง

ระหว่างสองเลนใด ๆ (OMA)



prx, diff







5.5



DB



Los ยืนยัน

โลซา



-18



DBM



los deassert

ลอสจ์



-15



DBM



Los Hysteresis

เครื่องดื่ม

0.5





DB



เครื่องรับไฟฟ้า 3 dB ความถี่การตัดส่วนบนแต่ละเลน



สโมสรฟุตบอล







31



GHZ



เงื่อนไขของการทดสอบความไวของตัวรับความเครียด (หมายเหตุ 5)

แนวตั้งการปิดตาการลงโทษ,แต่ละ ช่องทาง







1.8





DB



Eye Eye j2 j2 j2, แต่ละเลน





0.3



UI



Eye Eye j9 j9 j9 แต่ละเลน





0.47



UI


 หมายเหตุ:

1.แม้ว่า TDP <1 dB OMA นาทีจะต้องเกินค่าขั้นต่ำที่ระบุไว้ที่นี่

2.ดูรูปที่ 4 ด้านล่าง

3.ตัวรับสัญญาณจะสามารถทนได้โดยไม่มีความเสียหายการสัมผัสอย่างต่อเนื่องกับสัญญาณอินพุตออพติคอลแบบมอดูเลต

มีระดับพลังงานนี้ในเลนเดียว ตัวรับสัญญาณไม่จำเป็นต้องทำงานอย่างถูกต้องที่กำลังไฟอินพุตนี้

4.วัดด้วยสัญญาณทดสอบที่สอดคล้องกันที่อินพุตตัวรับสัญญาณสำหรับ BER = 1x10-12-

5.การลงโทษการปิดตาในแนวดิ่งและความกระวนกระวายใจที่เครียดเป็นเงื่อนไขการทดสอบสำหรับการวัดความไวของผู้รับที่เครียด พวกเขาไม่ใช่ลักษณะของไฟล์ ผู้รับ

 ด้านลูกค้า 100Gbps 10KM QSFP28 LR4 กับ DDM Transceiver ความยาวไฟเบอร์พลังงานสูง 1m 3


ฟังก์ชั่นการวินิจฉัยดิจิตอล

ลักษณะการวินิจฉัยดิจิตอลต่อไปนี้ถูกกำหนดไว้ในสภาพการทำงานปกติเว้นแต่จะระบุไว้เป็นอย่างอื่น

พารามิเตอร์

เครื่องหมาย

นาที

สูงสุด

หน่วย

หมายเหตุ

อุณหภูมิ เฝ้าสังเกตแน่นอน ข้อผิดพลาด



DMI_TEMP



-3



+3



DEGC

ช่วงอุณหภูมิในการทำงาน

การตรวจสอบแรงดันไฟฟ้า

ข้อผิดพลาดสัมบูรณ์



dmi _vcc



-0.1



0.1



V

ผ่านการปฏิบัติการเต็มรูปแบบ

พิสัย

ช่อง RX พลังตรวจสอบสัมบูรณ์ ข้อผิดพลาด



dmi_rx_ch



-2



2



DB



1

ช่อง อคติ ปัจจุบัน

เฝ้าสังเกต

dmi_ibias_ch

-10%

10%

MA



ช่อง TX พลัง

ตรวจสอบข้อผิดพลาดสัมบูรณ์

dmi_tx_ch

-2

2

DB

1
 หมายเหตุ:

เนื่องจาก ถึง การวัด ความแม่นยำ ของ แตกต่าง เดี่ยว โหมด เส้นใย ที่นั่น สามารถ เป็น หนึ่ง เพิ่มเติม +/- 1 DB ความผันผวน หรือ A +/- 3 dB ทั้งหมด ความแม่นยำ.



มิติเชิงกล

ด้านลูกค้า 100Gbps 10KM QSFP28 LR4 กับ DDM Transceiver ความยาวไฟเบอร์พลังงานสูง 1m 4

รูป4- Outlin กลไกอี


ESD

ตัวรับส่งสัญญาณนี้ถูกระบุเป็นเกณฑ์ ESD 1kV สำหรับพินข้อมูลความเร็วสูงและ 2kV สำหรับพินอินพุตไฟฟ้าอื่น ๆ ทั้งหมดทดสอบต่อ MIL-STD-883, วิธี 3015.4 /JESD22-A114-A (HBM) อย่างไรก็ตามข้อควรระวัง ESD ปกติยังคงต้องใช้ในระหว่างการจัดการโมดูลนี้ ตัวรับส่งสัญญาณนี้จัดส่งในบรรจุภัณฑ์ป้องกัน ESD ควรลบออกจากบรรจุภัณฑ์และจัดการเฉพาะในการป้องกัน ESD สิ่งแวดล้อม.


ความปลอดภัยของเลเซอร์

นี่คือผลิตภัณฑ์เลเซอร์ระดับ 1 ตาม EN 60825-1: 2014 ผลิตภัณฑ์นี้สอดคล้องกับ 21 CFR 1040.10 และ 1040.11 ยกเว้นการเบี่ยงเบนตามการแจ้งเตือนเลเซอร์หมายเลข 50 ลงวันที่ (24 มิถุนายน 2550)

ข้อควรระวัง: การใช้การควบคุมหรือการปรับหรือประสิทธิภาพของขั้นตอนอื่น ๆ นอกเหนือจากที่ระบุไว้ในที่นี้อาจส่งผลให้ได้รับรังสีอันตราย


การปฏิบัติตามกฎระเบียบ

คุณสมบัติ

อ้างอิง

ผลงาน



การปล่อยไฟฟ้าสถิต-ESD-



IEC/EN 61000-4-2



เข้ากันได้กับมาตรฐาน



สัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI)

FCC ตอนที่ 15 คลาส B EN 55022 คลาส B

(CISPR 22A)



เข้ากันได้กับมาตรฐาน



ความปลอดภัยของดวงตาด้วยเลเซอร์

FDA 21CFR 1040.10, 1040.11 IEC/EN

60825-1, 2



ผลิตภัณฑ์เลเซอร์คลาส 1

การจดจำส่วนประกอบ

IEC/EN 60950, UL

เข้ากันได้กับมาตรฐาน

rohs

2002/95/EC

เข้ากันได้กับมาตรฐาน

EMC

EN61000-3

เข้ากันได้กับมาตรฐาน


แท็ก:

10G DWDM SFP +

1.25G BIDI โมดูลเครื่องรับส่งสัญญาณออปติคอล

โมดูลเครื่องรับส่งสัญญาณออปติคอล 1270nm

ต้องการทราบรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้
ฉันสนใจ ด้านลูกค้า 100Gbps 10KM QSFP28 LR4 กับ DDM Transceiver ความยาวไฟเบอร์พลังงานสูง 1m คุณช่วยส่งรายละเอียดเพิ่มเติมเช่นประเภทขนาดปริมาณวัสดุ ฯลฯ ให้ฉันได้ไหม
ขอบคุณ!
