10Gbps 1310nm MM 220M SFP+ ตัวรับส่งสัญญาณแสง | คุณภาพสูงและคุ้มค่า |(TK-1392-3LCD02)
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีนเซินเจิ้น |
| ชื่อแบรนด์: | DF/OEM/Nuetral |
| ได้รับการรับรอง: | CE/ROHS/REACH/ISO9001/ISO14001 |
| หมายเลขรุ่น: | TK-1392-3LCD02 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | ต่อรองได้ |
|---|---|
| ราคา: | negotiable denpend on QTY |
| รายละเอียดการบรรจุ: | กล่องตุ่ม+กล่อง |
| เวลาการส่งมอบ: | 5-9 วันทำการขึ้นอยู่กับ QTY |
| เงื่อนไขการชำระเงิน: | ที/ที/เพย์พาล, แอล/C |
| สามารถในการผลิต: | 1,000 ชิ้น / วัน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อสินค้า: | 10Gbps 1310nm MM 220M SFP+ ตัวรับส่งสัญญาณแสง | คุณภาพสูงและคุ้มค่า |(TK-1392-3LCD02) | แรงดันไฟฟ้า: | 3.14-3.46V |
|---|---|---|---|
| อุปทานปัจจุบัน: | 300 มิลลิแอมป์ | ความต้านทานเชิงอนุพันธ์ของอินพุต: | 100 โอห์ม |
| การแกว่งอินพุตข้อมูลปลายเดียว: | 180-700 มิลลิแอมป์ | ข้อมูลอินพุตสวิงดิฟเฟอเรนเชียล: | 400-1800 มิลลิโวลต์ |
| ส่งปิดการใช้งานยืนยันเวลา: | 10 เรา | การสวิงเอาต์พุตข้อมูลส่วนต่าง: | 300-850 มิลลิแอมป์ |
| อุณหภูมิกรณีทำงาน: | 0 ถึง +70°C | การรับประกัน: | 1 ปี การบำรุงรักษาตลอดอายุการใช้งาน |
| ตราไฟเบอร์: | คอร์นนิ่ง, YOFC, โอเอฟเอส, ดราก้า | ||
| เน้น: | 10Gbps SFP+ ออปติกส์ทรานซิสเวอร์,โมดูลตัวรับสัญญาณ 1310nm MM 220M,เครื่องรับสัญญาณออปติก SFP+ ที่มีประหยัด |
||
รายละเอียดสินค้า
10Gbps 1310nm MM 220M SFP+ Optical Transceiver
คุณภาพสูงและคุ้มค่า | รุ่น: TK-1392-3LCD02
ภาพรวมผลิตภัณฑ์
10Gbps 1310nm MM 220M SFP+ Optical Transceiver รองรับอัตราข้อมูล 9.95 ถึง 10.3Gbps และออกแบบมาสำหรับการทำงานบนไฟเบอร์แบบ Single Mode ด้วยความยาวคลื่นมาตรฐาน 1270nm หรือ 1330nm
ส่วนส่งสัญญาณใช้เลเซอร์ DFB แบบ multiple quantum well ที่เป็นไปตามมาตรฐานความปลอดภัยเลเซอร์ Class 1 ตาม IEC-60825 ส่วนรับสัญญาณประกอบด้วย InGaAs detector preamplifier (IDP) แบบรวมที่ติดตั้งใน optical header จับคู่กับ limiting post-amplifier IC เพื่อประสิทธิภาพสูงสุด
การใช้งาน
- 10GBASE-LRM 10GEthernet
- การเชื่อมต่อไฟเบอร์มัลติโหมด FDDI รุ่นเก่า
- สอดคล้องกับ SFF-8472 SFP+ MSA
- สอดคล้องกับ SFP+ SFF-8431 และ SFF-8432
- สอดคล้องกับ 802.3ae 10GBASE-LRM
- RoHS Compliant
TK-1392-3LCD02 SFP+ transceiver เป็น transceiver แบบ linear-interface ที่ช่วยให้การเชื่อมต่อประสิทธิภาพสูง
คุณสมบัติหลัก
- รองรับอัตราข้อมูล 9.95 ถึง 10.3Gbps
- ระยะการส่งสัญญาณสูงสุด 220 เมตร (OM1 fiber)
- SFP+ footprint แบบ Hot Pluggable
- 1310nm FP transmitter, PIN photo-detector
- Digital Status monitoring Interface
- Duplex LC connector
- RoHS compliant และ Lead Free
- โครงสร้างโลหะเพื่อลด EMI
- แหล่งจ่ายไฟ 3.3V เดียว
- การใช้พลังงาน < 1W
- อุณหภูมิการทำงานของเคส: 0 ถึง 70°C
- สอดคล้องกับ FC-PI-4 800-Mx-SN-I, SFF-8431, SFF-8432 และ SFF-847
มาตรฐานการปฏิบัติตาม
- SFP+ MSA Compliant
- SFF-8472 reversion 9.5 compliant
- IEEE802.3-2005 compliant
- Telcordia GR-468-CORE compliant
- FCC 47 CFR Part 15, Class B compliant
- FDA 21 CFR 1040.10 และ 1040.11, class1 compliant
- สอดคล้องกับ SFF-8472
- สอดคล้องกับ SFF-8431
- RoHS compliant
ข้อมูลจำเพาะทางเทคนิค
หมายเหตุ:
1) ความปลอดภัยเลเซอร์ Class 1 ตามข้อกำหนด FDA/CDRH และ IEC-825-1
2) ด้วยอัตราส่วนการดับที่แย่ที่สุด วัดด้วยรูปแบบทดสอบ PRBS 2^31-1, @10.325Gb/s, BER < 10^-12
1) ความปลอดภัยเลเซอร์ Class 1 ตามข้อกำหนด FDA/CDRH และ IEC-825-1
2) ด้วยอัตราส่วนการดับที่แย่ที่สุด วัดด้วยรูปแบบทดสอบ PRBS 2^31-1, @10.325Gb/s, BER < 10^-12
ลักษณะอินเทอร์เฟซไฟฟ้า
หมายเหตุ:
1) เชื่อมต่อโดยตรงกับขาอินพุต TX จากนั้นจึง AC coupled
2) หรือวงจรเปิด
3) ต่อกับตัวต้านทานแบบ differential 100 โอห์ม
4) 20-80%
5) Loss Of Signal เป็น LVTTL. Logic 0 แสดงถึงการทำงานปกติ; logic 1 แสดงถึงไม่พบสัญญาณ
6) ความไวของตัวรับสัญญาณสอดคล้องกับการมอดูเลตแบบไซน์ของแหล่งจ่ายไฟตั้งแต่ 20Hz ถึง 1.5MHz สูงสุดตามค่าที่ระบุซึ่งใช้ผ่านเครือข่ายกรองแหล่งจ่ายไฟที่แนะนำ
1) เชื่อมต่อโดยตรงกับขาอินพุต TX จากนั้นจึง AC coupled
2) หรือวงจรเปิด
3) ต่อกับตัวต้านทานแบบ differential 100 โอห์ม
4) 20-80%
5) Loss Of Signal เป็น LVTTL. Logic 0 แสดงถึงการทำงานปกติ; logic 1 แสดงถึงไม่พบสัญญาณ
6) ความไวของตัวรับสัญญาณสอดคล้องกับการมอดูเลตแบบไซน์ของแหล่งจ่ายไฟตั้งแต่ 20Hz ถึง 1.5MHz สูงสุดตามค่าที่ระบุซึ่งใช้ผ่านเครือข่ายกรองแหล่งจ่ายไฟที่แนะนำ

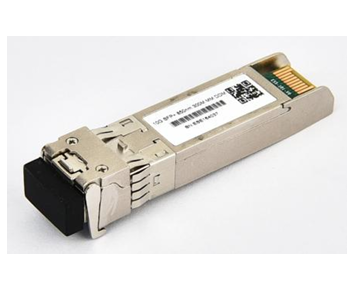

รูปภาพผลิตภัณฑ์
ทำไมต้องเลือก TAKFLY?
- ประสบการณ์การผลิตผลิตภัณฑ์ใยแก้วนำแสงกว่า 26 ปี
- พนักงานประกอบกว่า 450 คน มีประสบการณ์ 3 ปีขึ้นไป
- วิศวกร R&D กว่า 10 คน ทุ่มเทเพื่อการสร้างสรรค์นวัตกรรม
- เครื่องฉีดขึ้นรูปและสายการผลิตนำเข้าจากเยอรมนี 16 เครื่อง
- เครื่องทดสอบกว่า 30 เครื่อง รวมถึง OTDR, 3D, VFL, IL&RL
- อุปกรณ์ทดสอบที่ครอบคลุม: เครื่องทดสอบแรงดึง, เครื่องทดสอบแรงกดทับ, เครื่องทดสอบมิเตอร์วัดกำลัง, เครื่องตรวจสอบแสง
- รับทำ OEM branding
- การเข้าร่วมงานแสดงสินค้าทั่วโลก: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
การควบคุมคุณภาพ
- การตรวจสอบวัตถุดิบ ณ จุดขายก่อนการผลิต
- การตรวจสอบเต็มรูปแบบหลังแต่ละกระบวนการ
- การตรวจสอบการผลิตครึ่งทางที่ครอบคลุม
- การตรวจสอบผลิตภัณฑ์สำเร็จรูปก่อนบรรจุภัณฑ์
- การตรวจสอบ ณ จุดขายก่อนการจัดส่ง
ข้อมูลการจัดส่ง
- ตัวอย่าง: 1-3 วันทำการ
- คำสั่งซื้อการผลิตจำนวนมาก: 3-7 วันทำการ
- บรรจุภัณฑ์: ถุงพลาสติก, กล่อง, และพาเลทมีให้ตามคำขอ
คำถามที่พบบ่อย
Q1: ฉันจะรับแคตตาล็อกและรายการราคาของคุณได้อย่างไร?
โปรดระบุอีเมลหรือข้อมูลติดต่อของคุณผ่านเว็บไซต์ของเราเพื่อรับแคตตาล็อกและรายการราคาของเรา
Q2: ฉันสามารถต่อรองราคาได้หรือไม่?
ได้ เราอาจพิจารณาส่วนลดสำหรับการขนส่งสินค้าผสมหลายตู้คอนเทนเนอร์
Q3: ค่าจัดส่งจะเท่าไหร่?
ค่าจัดส่งขึ้นอยู่กับขนาดการจัดส่งและวิธีการจัดส่งของคุณ เราจะแจ้งค่าใช้จ่ายตามคำขอ
Q4: ฉันสามารถเยี่ยมชมคุณได้หรือไม่?
แน่นอน! โรงงานของเราตั้งอยู่ในเมืองเซินเจิ้น ประเทศจีน โปรดติดต่อเราเพื่อกำหนดเวลาการนัดหมาย
Q5: จะเกิดอะไรขึ้นหากมีปัญหาด้านคุณภาพเมื่อเราได้รับสินค้า?
หากคุณพบปัญหาด้านคุณภาพเมื่อแกะกล่อง โปรดถ่ายรูปเพื่อใช้อ้างอิง แผนก QC ของเราจะทำการตรวจสอบและให้โซลูชันที่ดีที่สุด พร้อมทั้งปรับปรุงคุณภาพสำหรับการผลิตในอนาคต
Q6: เงื่อนไขการบรรจุภัณฑ์ของคุณคืออะไร?
โดยทั่วไปเราจะบรรจุสินค้าในกล่องพลาสติกและกล่องกระดาษ แต่สามารถรองรับคำขอบรรจุภัณฑ์ที่กำหนดเองจากลูกค้าได้
Q7: เงื่อนไขการชำระเงินของคุณคืออะไร?
T/T 30% เป็นเงินมัดจำ และยอดคงเหลือ 70% ก่อนจัดส่ง เราจะแสดงรูปภาพผลิตภัณฑ์และบรรจุภัณฑ์ก่อนการชำระเงินครั้งสุดท้าย
Q8: เงื่อนไขการจัดส่งของคุณคืออะไร?
EXW, FOB, CFR, CIF, DDU
Q9: ระยะเวลาในการจัดส่งของคุณเป็นอย่างไร?
โดยทั่วไป 5-7 วันทำการหลังจากได้รับเงินล่วงหน้า เวลาจัดส่งที่แน่นอนขึ้นอยู่กับรายการและปริมาณการสั่งซื้อ
Q10: คุณสามารถผลิตตามตัวอย่างได้หรือไม่?
ได้ เราสามารถผลิตสินค้าตามตัวอย่างหรือแบบทางเทคนิคของคุณได้
หากคุณสนใจในผลิตภัณฑ์ของเราหรือมีคำถามใดๆ โปรดอย่าลังเลที่จะติดต่อเราได้ตลอดเวลา!
ต้องการทราบรายละเอียดเพิ่มเติมเกี่ยวกับผลิตภัณฑ์นี้
