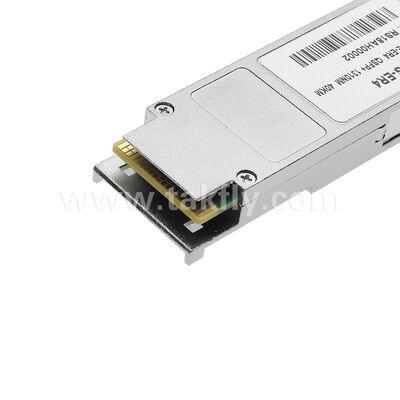

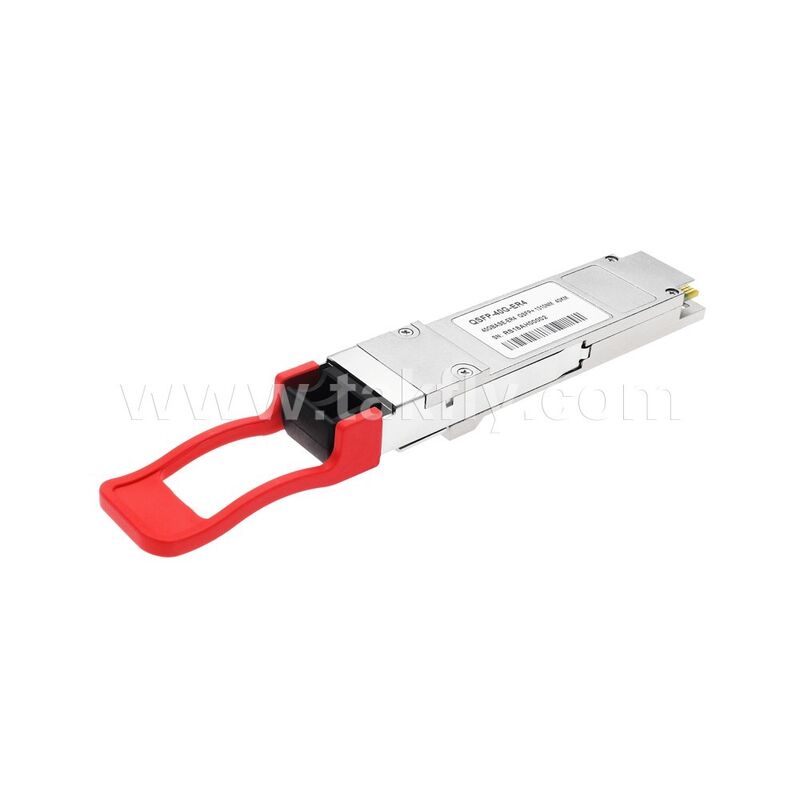

QSFP+ 40Gbps CWDM 40KM Optical Transceiver Module สําหรับศูนย์ข้อมูล FTTH FTTX

ผลิตภัณฑ์นี้ใช้งานอย่างเคร่งครัดกับ 40GBASE-ER4 ของมาตรฐาน IEEE P802.3ba เป็นโมดูลตัวรับสัญญาณที่ออกแบบมาสําหรับการใช้งานการสื่อสารทางออนไลน์ 40 กม.

โมดูลแปลงช่องทางเข้า 4 x 10Gb / s เป็นสัญญาณออปติก CWDM 4 และ multiplex ช่องทางเป็นช่องทางหนึ่งสําหรับการส่งสัญญาณออปติก 40Gb / sกระบวนการกลับสลับ - การเข้าส่งสัญญาณออทติกัล 40Gb/s ถูกแปลงเป็นสัญญาณออทติกัล CWDM 4 สัญญาณ, ซึ่งจะเปลี่ยนเป็นข้อมูลไฟฟ้าออก 4 ช่อง

ตามกรีดความยาวคลื่นที่นิยามใน ITU-T G6942, ความยาวคลื่นกลางของช่อง CWDM คือ 1271, 1291, 1311 และ 1331nmโมดูลนี้มีตัวเชื่อม LC duplex สําหรับอินเตอร์เฟซออปติก และตัวเชื่อม 148 pin สําหรับอินเตอร์เฟสไฟฟ้าสายไฟเบอร์แบบเดียว (SMF) จําเป็นเพื่อลดการกระจายแสงในระบบระยะยาว

ผลิตภัณฑ์นี้ตอบสนองมาตรฐาน QSFP Multi-Source Agreement (MSA) และถูกออกแบบมาเพื่อทนต่อสภาพการทํางานภายนอกที่รุนแรงรวมถึงอุณหภูมิสูงสุด, ความชื้น และการแทรกแซง EMI

• อัตราการส่งข้อมูลสูงสุด 11.2Gbps ต่อช่องทาง
• สอดคล้องกับ QSFP+ MSA
• สอดคล้องกับรายละเอียด IEEE 802.3ba สําหรับสายเชื่อม 40GBASE-ER4
• 4 CWDM un-cooled DFB laser โดยใช้ ITU G694.2 เครือข่ายความยาวคลื่นที่ 1271, 1291, 1311 และ 1331nm
• ความรู้สึกสูง APD-TIA กับ DEMUX ออปติก
• ความยาวถึง 40 กิโลเมตร ผ่านไฟเบอร์แบบเดียว
• อินเตอร์เฟียสไฟฟ้าที่ติดต่อได้ร้อน
• อุณหภูมิห้องทํางาน 0 °C ถึง + 70 °C
• พลังงานไฟฟ้า 3 วอลต์
• สอดคล้องกับ RoHS 6 (ไร้หมึก)

• ใช้อย่างแพร่หลายในศูนย์ข้อมูล 40GBASE-ER4 Ethernet
• ระยะทางการส่งถึง 40 กิโลเมตรผ่านไฟเบอร์แบบเดียว
• รองรับการทดสอบ OTU3, OTU3e1, OTU3e2 multiplex และ demultiplex
