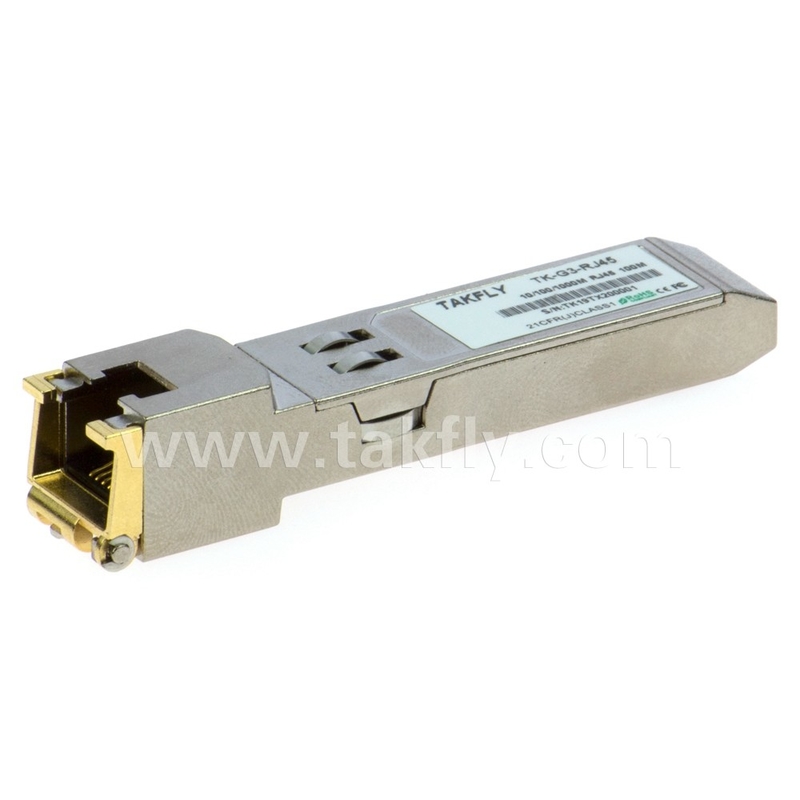

10/100BASE-T ทองแดง SFP Transceiver รองรับ SFP-Based Switch100Base-FX Port กับ APC Polishing Type
รายละเอียดสินค้า:
| Place of Origin: | Guangdong, SHENZHEN |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G2-RJ45 |
การชำระเงิน:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | ได้รับการรับรอง: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| เน้น: | เครื่องรับสัญญาณ SFP ทองแดง 100Base-T,เครื่องรับสัญญาณ SFP สายพัดสีประเภทท APC |
||
รายละเอียดสินค้า
คุณสมบัติ
- footp sfp ที่ร้อนแรงกวน
-
อย่างเต็มที่ สิ่งที่แนบมาด้วยโลหะสำหรับ ต่ำ อีเอ็มไอ
-
กะทัดรัด ชุดเชื่อมต่อ RJ-45
-
รองรับ rx_los (การสูญเสีย ofunction function
-
เข้ากันได้ กับ IEEE802.3U
-
การเข้าถึง ทางกายภาพ ชั้น IC ผ่าน 2 สาย SEเร่ร่อน รสบัส
-
อัน 10/ 100ฐาน-TX- 100ฐาน-FX เครื่องแปลง
-
ช่วงอุณหภูมิกรณีการทำงานของ -40 °C ถึง+85 ° C -ทางอุตสาหกรรม-
แอปพลิเคชัน
นี้ 100Base-TX Copper SFP Transceiver รองรับ SFP ซึ่งเป็นรากฐาน switch100base-fx พอร์ต ที่ ยอมรับมาตรฐาน 100ฐาน-FX เลนส์ SFP-
คำอธิบาย
TK-G2-RJ45ทองแดงเล็กรูปร่างPluggaเสียงดัง(SFP)ตัวส่งสัญญาณโมดูลเป็นโดยเฉพาะซึ่งออกแบบมาแล้วสำหรับการแปลง100ฐาน-FXnrziท่าเรือส่วนต่อประสานถึง10/ 100ฐาน-TX ส่วนต่อประสาน กับRJ45ตัวเชื่อมต่อ-ที่ตัวส่งสัญญาณโมดูลเป็นสอดคล้องกับที่SFPข้อตกลงหลายแหล่ง(MSA)และIEEE802.3Uกับร้อนความสามารถในการเสียบที่โมดูลเสนอวิธีที่ยืดหยุ่นและง่ายเป็นที่ติดตั้งแล้วเข้าไปข้างในSFPMSAเป็นไปได้พอร์ตที่ใดๆเวลาปราศจากที่การหยุดชะงักของอุปกรณ์โฮสต์ที่ใช้งานออนไลน์ ทองแดง SFP ขนย้ายผู้ให้บริการ ใช้ หนึ่ง ซึ่งรวมเข้าด้วยกัน RJ-45 ตัวเชื่อมต่อด้วย หม้อแปลงและ phy IC
เข็มหมุด คำจำกัดความ
เข็มหมุด แผนผัง
รูป 1. เข็มหมุด คำจำกัดความ
คำอธิบายพิน
|
เข็มหมุด |
สัญญาณ ชื่อ |
คำอธิบาย |
ปลั๊ก seq |
หมายเหตุ |
|
1 |
Vคนอื่น ๆ |
เครื่องส่งสัญญาณ |
1 |
|
|
2 |
TX ความผิดพลาด |
ความผิดพลาดของเครื่องส่งสัญญาณ ข้อบ่งชี้ |
3 |
หมายเหตุ 1 |
|
3 |
TX ปิดการใช้งาน |
NC |
3 |
Note2 |
|
4 |
mod_def (2) |
SDA อนุกรม ข้อมูล สัญญาณ |
3 |
หมายเหตุ 3 |
|
5 |
mod_def (1) |
SCL อนุกรม นาฬิกา สัญญาณ |
3 |
หมายเหตุ 3 |
|
6 |
mod_def (0) |
TTL ต่ำ |
3 |
หมายเหตุ 3 |
|
7 |
อัตราเลือก |
ไม่ได้เชื่อมต่อ |
3 |
|
|
8 |
ลอส |
การสูญเสียสัญญาณ |
3 |
หมายเหตุ 4 |
|
9 |
VEer |
เครื่องรับ |
1 |
|
|
10 |
VEer |
เครื่องรับ |
1 |
|
|
11 |
VEer |
เครื่องรับ |
1 |
|
|
12 |
rx- |
Inv. ได้รับ ข้อมูล |
3 |
บันทึก 5 |
|
13 |
RX+ |
ได้รับ ข้อมูล |
3 |
บันทึก 5 |
|
14 |
VEer |
เครื่องรับ |
1 |
|
|
15 |
VCCR |
กำลังรับ จัดหา |
2 |
|
|
16 |
VCCT |
พลังงานส่งสัญญาณ จัดหา |
2 |
|
|
17 |
Vคนอื่น ๆ |
เครื่องส่งสัญญาณ |
1 |
|
|
18 |
TX+ |
ส่ง ข้อมูล ใน |
3 |
บันทึก 6 |
|
19 |
tx- |
Inv. ส่ง ข้อมูล ใน |
3 |
บันทึก 6 |
|
20 |
Vคนอื่น ๆ |
เครื่องส่งสัญญาณ |
1 |
|
หมายเหตุ-
ปลั๊ก seq.: ลำดับการมีส่วนร่วมของ PIN ในช่วงร้อน เสียบ
1) TX ความผิดพลาด ไม่ได้รับการสนับสนุนและเป็น เสมอ Connที่ถูกมอง ถึง พื้น.
2) TX ปิดการใช้งาน เป็น NC
3) mod-def 0, 1,2. นี่คือหมุดนิยามโมดูล พวกเขา ควร เป็น ถูกดึงออกมา อัพปัญญาชม. 4.7k ถึง 10k ตัวต้านทาน เจ้าภาพ กระดาน.ที่ แรงดันไฟฟ้าแบบดึงขึ้นจะเป็น VCCT หรือ VCCR
mod-def 0 ถูกต่อสายดินโดยโมดูล ระบุ ที่ ที่ โมดูล เป็น ปัจจุบัน mod-def 1 คือสายนาฬิกาของอนุกรมลวดสองตัว ส่วนต่อประสาน สำหรับ เป็นลำดับ รหัสประจำตัว
mod-def 2 เป็นข้อมูล liNE ของอนุกรมลวดสองตัว อินเทอร์เฟซสำหรับอนุกรม รหัสประจำตัว
4) ลอส เป็น หนึ่ง เปิด นักสะสม เอาท์พุท Wเมื่อ ควร เป็น ถูกดึงออกมา ขึ้น กับ อัน 4.7k ~ 10kΩ ตัวต้านทาน ดึง ขึ้น แรงดันไฟฟ้า ระหว่าง 2.0V และ VCC+0.3V ตรรกะ 1 บ่งบอกถึงการสูญเสียสัญญาณ ตรรกะ 0 บ่งบอก การทำงานปกติ ใน ที่ ต่ำ สตาเต ที่ เอาท์พุทจะ เป็น ถูกดึงออกมา ถึง น้อย มากกว่า 0.8V
5) RD-/+: เหล่านี้ เป็น ที่ แตกต่างกัน เครื่องรับสัญญาณ เอาต์พุต พวกเขา เป็น AC-coupled แตกต่างกัน เส้น กับ 100 แตกต่างกัน การเลิก ภายใน โมดูล
6) TD-/+: เหล่านี้ เป็น ที่ แตกต่างเกี่ยวกับการเขียน เครื่องส่งสัญญาณ อินพุต พวกเขา เป็น AC-coupled แตกต่างกัน เส้น กับ 100 แตกต่างกัน การเลิก ภายใน โมดูล
+พลังงานไฟฟ้า 3.3V โวลต์ ส่วนต่อประสาน
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
คนพิมพ์ |
สูงสุด |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
จัดหา ปัจจุบัน |
เป็น |
|
320 |
375 |
MA |
1.2W Max Power เต็ม พิสัย ของแรงดันไฟฟ้าและ อุณหภูมิ. ดูข้อควรระวัง หมายเหตุด้านล่าง |
|
ป้อนข้อมูล แรงดันไฟฟ้า |
VCC |
3.13 |
3.3 |
3.47 |
V |
อ้างอิงถึง GND |
|
สูงสุด แรงดันไฟฟ้า |
Vmax |
|
|
4 |
V |
|
สัญญาณความเร็วต่ำ Elecลักษณะเฉพาะทาง
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
สูงสุด |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
เอาต์พุต SFP ต่ำ |
ฉบับ |
0 |
0.5 |
V |
4.7k ถึง 10k ดึงขึ้นไป host_vcc วัด ที่ โฮสต์ด้านของตัวเชื่อมต่อ |
|
เอาต์พุต SFP สูง |
เสียง |
host_vcc -0.5 |
host_vcc - 0.3 |
V |
4.7k ถึง 10k ดึงขึ้นไป host_vcc วัด ที่ โฮสต์ด้านของตัวเชื่อมต่อ |
|
SFP ป้อนข้อมูล ต่ำ |
เวล |
0 |
0.8 |
V |
4.7k ถึง 10K pull-up ไปที่ VCC วัดที่ด้าน SFP ของตัวเชื่อมต่อ |
|
SFP ป้อนข้อมูล สูง |
VIH |
2 |
VCC +0.3 |
V |
4.7k ถึง 10K pull-up ไปที่ VCC วัดที่ด้าน SFP ของตัวเชื่อมต่อ |
อินเทอร์เฟซไฟฟ้าความเร็วสูงการส่งผ่าน Line-SFP
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
คนพิมพ์ |
สูงสุด |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
เส้น ความถี่ |
ฟลอริด้า |
|
125 |
|
MHz |
การเข้ารหัส 5 ระดับต่อ IEEE 802.3 |
|
เอาต์พุต TX ความต้านทาน |
Zout, TX |
|
100 |
|
โอห์ม |
ความแตกต่างสำหรับทั้งหมดความถี่ระหว่าง1MHz และ 125MHz |
|
RX ป้อนข้อมูล ความต้านทาน |
zin, rx |
|
100 |
|
โอห์ม |
ความแตกต่างสำหรับทั้งหมดความถี่ระหว่าง1MHz และ125MHz |
อินเทอร์เฟซไฟฟ้าความเร็วสูง HOST-SFP
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
คนพิมพ์ |
สูงสุด |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
ข้อมูลสิ้นสุดเดียว ป้อนข้อมูล แกว่ง |
การพกพา |
250 |
|
1200 |
MV |
จบลงด้วย |
|
เอาท์พุทข้อมูลที่สิ้นสุดเดียว แกว่ง |
การกิน |
350 |
|
800 |
MV |
จบลงด้วย |
|
เวลาเพิ่มขึ้น/ตก |
TR-TF |
|
175 |
|
psec |
20%-80% |
|
TX ป้อนข้อมูล ความต้านทาน |
zin |
|
50 |
|
โอห์ม |
จบลงด้วย |
|
เอาต์พุต RX ความต้านทาน |
ซุป |
|
50 |
|
โอห์ม |
จบลงด้วย |
ข้อกำหนดทั่วไป
|
ทั่วไป |
||||||
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
คนพิมพ์ |
สูงสุด |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
ข้อมูล ประเมิน |
BR |
10 |
|
100 |
MB/SEC |
IEEE802.3U |
|
สายเคเบิล ความยาว |
l |
|
|
100 |
ม. |
หมวด 5 Utp. เบอร์ <10-12 |
หมายเหตุ:
1. ความอดทนต่อนาฬิกา เป็น +/- 50 PPM
2. โดยค่าเริ่มต้น TK-G2-RJ45 เป็นอุปกรณ์ดูเพล็กซ์เต็มรูปแบบใน ที่ต้องการ ผู้เชี่ยวชาญ โหมด
3. ครอสโอเวอร์อัตโนมัติเดอการพูด เปิดใช้งาน สายครอสโอเวอร์ภายนอกคือ ไม่ ที่จำเป็น
ข้อกำหนดด้านสิ่งแวดล้อม
|
ข้อกำหนดด้านสิ่งแวดล้อม |
||||||
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
คนพิมพ์ |
สูงสุด |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
อุณหภูมิการทำงาน |
สูงสุด |
-40 |
|
85 |
° C |
อุณหภูมิเคส |
|
อุณหภูมิการจัดเก็บ |
TSTO |
-40 |
|
85 |
° C |
บรรยากาศ อุณหภูมิ |
ข้อกำหนดทางกล
ที่ เจ้าภาพ-ด้านข้าง ของ ที่ TK-G2-RJ45สอดคล้องกัน ถึง ที่ เกี่ยวกับกลไก ข้อกำหนด ที่ระบุไว้ ใน ที่ SFP MSA1. ที่ด้านหน้า ส่วนของ SFP (ส่วนขยายส่วนหนึ่ง นอกเหนือจากใบหน้า จาน ของ เจ้าภาพ) เป็น ใหญ่กว่า รองรับ ที่ RJ-45 ตัวเชื่อมต่อ
การสั่งซื้อข้อมูล
|
ส่วนหนึ่ง ตัวเลข |
ความเร็ว โหมด |
Mac ส่วนต่อประสาน |
TX ปิดการใช้งาน การทำงาน |
การเชื่อมโยง ตัวบ่งชี้ บน RX-ลอส เข็มหมุด |
อุณหภูมิ |
|
TK-G1-RJ45 |
1,000mbps |
สราย |
ใช่ |
ใช่ |
0 ~ 70℃ |
|
TK-G2-RJ45 |
10/100m |
SGMII |
ใช่ |
ใช่ |
0 ~ 70℃ |
|
TK-G3-RJ45 |
10/100/1000 ม. |
SGMII |
ใช่ |
ใช่ |
0 ~ 70℃ |
|
TK-G4-RJ45 |
1,000m |
สราย |
ใช่ |
ใช่ |
-20 ° C ~+85 ° C |
การปฏิบัติตามกฎระเบียบ
|
คุณสมบัติ |
อ้างอิง |
ผลงาน |
|
การปล่อยไฟฟ้าสถิต (ESD) |
IEC/EN 61000-4-2 |
เข้ากันได้กับมาตรฐาน |
|
แม่เหล็กไฟฟ้า การรบกวน (EMI) |
FCC ส่วนหนึ่ง ชั้นเรียน 15 ชั้น ข EN 55022 ระดับ ข (CISPR 22A) |
เข้ากันได้กับมาตรฐาน |
|
ตาเลเซอร์ ความปลอดภัย |
FDA 21CFR 1040.10 1040.11 IEC/EN 60825-1, 2 |
ระดับ 1 เลเซอร์ ผลิตภัณฑ์ |
|
ส่วนประกอบ การยอมรับ |
IEC/EN 60950 อล |
เข้ากันได้กับมาตรฐาน |
|
rohs |
2002/95/EC |
เข้ากันได้กับมาตรฐาน |
|
EMC |
EN61000-3 |
เข้ากันได้กับมาตรฐาน |
