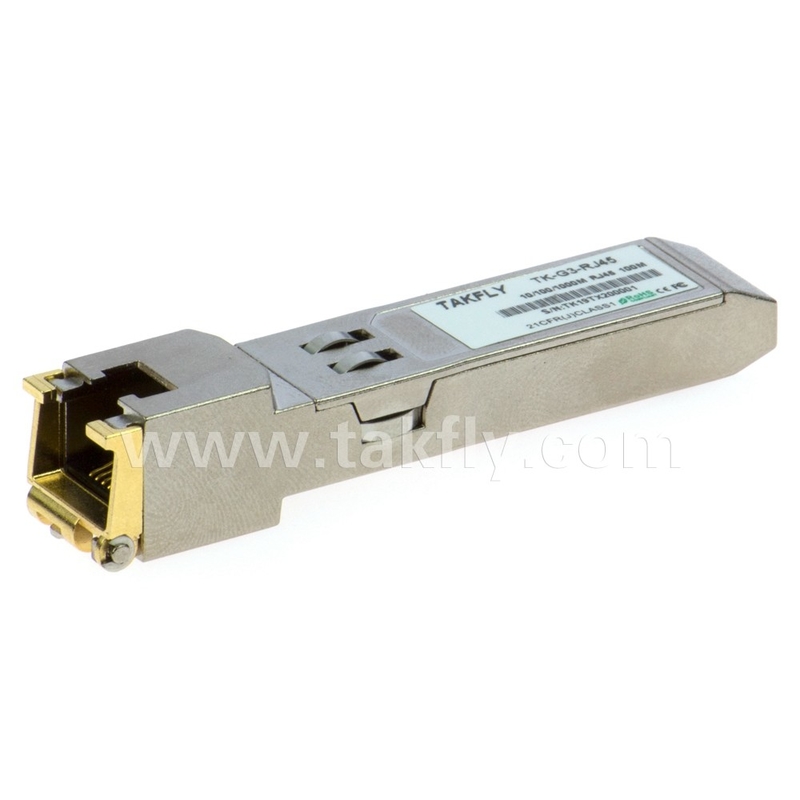

1000BASE-T Copper SFP Transceiver การส่งข้อมูลอย่างรวดเร็วและมั่นคงสําหรับอุปกรณ์สาย ODF
รายละเอียดสินค้า:
| Place of Origin: | Guangdong, SHENZHEN |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
การชำระเงิน:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | ได้รับการรับรอง: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| เน้น: | เครื่องรับสัญญาณ SFP ทองแดง 1000BASE-T,เครื่องรับสัญญาณ SFP ทองแดง 1000BASE-T รวดเร็ว,เครื่องรับสัญญาณ SFP ทองแดง 1000BASE-T ที่มั่นคง |
||
รายละเอียดสินค้า
ลักษณะ
- ขึ้นไป ถึง 1.25กิ๊บ/s bi-ด้าน ข้อมูล ลิงค์
- ขา SFP ที่ติดต่อได้ร้อนรินท
-
TX ปิดการใช้งานและ RX เสีย/ไม่เสีย การทํางานการสื่อสาร
-
อย่างเต็มที่ กล่องโลหะสําหรับ ต่ํา EMI
-
ต่ํา พลังงาน การระบาย ( 1.05W แบบเฉพาะ)
-
หนาแน่น รวมเครื่องเชื่อม RJ-45
-
การเข้าถึง ร่างกาย ชั้น IC ผ่าน 2 สายรีล รถบัส
-
1000 การดําเนินงาน BASE-T ระบบโฮสต์
อินเตอร์เฟซ SERDES
-
ระยะอุณหภูมิห้องทํางาน0°C ถึง +70°C (การค้า)
-
-20°C ถึง +85°C (ขยาย)
การใช้งาน
1.25 กิกาบิต อีเทอร์เน็ต หมดแล้ว แมว 5สายเคเบิล
คําอธิบาย
TK- G1-RJ45 ทองแดง ขนาดเล็ก แบบ สามารถติดต่อได้ (SFP)เครื่องรับสัญญาณ คือ สูง ผลประกอบค่าใช้จ่าย มีประสิทธิภาพ รูปแบบที่ตรงกับ ด้วย รายการ กิกาบิต อีเทอร์เน็ต และ 1000ฐาน-T มาตรฐาน ในฐานะ กําหนด ใน IEEE802.3-2002 และ IEEE802.3ab,ซึ่ง การสนับสนุน1000Mbps ข้อมูล-อัตรา ขึ้น ถึง 100เมตร ติดตาม หมดแล้ว ไม่ปกป้องสับสน-คู่ประเภท 5 สายเคเบิล.โมดูล หนุน1000Mbps เต็ม คอนโดสองหลัง ข้อมูล-ลิงค์ด้วย5-ระดับ สัมผัส ความกว้างการปรับปรุง (PAM) สัญญาณทั้งหมด สี่ คู่ ใน รายการ สายเคเบิล เป็น ใช้กับ สัญลักษณ์ อัตรา ใน 250Mbps ใน ทุกคน คู่ โมดูล ให้มาตรฐาน ซีรีย์ ID ข้อมูล สนับสนุนหนอน SFP MSA ซึ่งสามารถ เข้าถึงด้วย ที่อยู่ ของ A0h ผ่าน รายการ 2สาย ซีรีย์ CMOS EEPROM ระเบียบ รายการ ร่างกาย IC สามารถ เช่นกัน เป็น การเข้าถึงed ผ่าน 2สาย ซีรีย์ รถบัสที่ ที่อยู่
ปิน คํานิยาม
ปิน สัญลักษณ์
รูป 1. ปิน คํานิยาม
คําอธิบาย Pin
|
PIN |
ชื่อ |
ปฏิบัติหน้าที่ |
SEQ. |
หมายเหตุ |
|
|
1 |
VeeT |
สายส่งที่ดิน |
1 |
VeeT และ VeeR เชื่อมต่อกัน ใน SFP |
|
|
2 |
TX_FAULT |
เครื่องส่งสัญญาณ ความผิด Indiคาชั่น |
3 |
ไม่ ปฏิบัติแล้ว ติดกับ VeeT ใน SFP. |
|
|
3 |
TX_DISABLE |
ปิดเครื่องส่งสัญญาณ |
3 |
ดู TX ปิดการใช้งาน |
|
|
4 |
MOD DEF (2) |
การนิยามโมดูล 2 |
3 |
ข้อมูล สายสําหรับ Serial ID และ ข้อมูลสองทิศทาง รถขนส่ง |
|
|
5 |
MOD DEF (1) |
การนิยามโมดูล 1 |
3 |
เส้นนาฬิกาสําหรับ Serial ID และ บีดีข้อมูล รถขนส่ง |
|
|
6 |
MOD DEF (0) |
การนิยามโมดูล 0 |
3 |
ติดกับวี ใน SFP |
|
|
7 |
อัตรา เลือก |
ไม่ดําเนินการ |
3 |
ไม่ใช้งาน 33K ดึง ไปยัง Vee ใน SFP. |
|
|
8 |
LOS |
การสูญเสียสัญญาณ |
3 |
ดู ตัวเลือก LOS |
|
|
9 |
VeeR |
สถานที่รับ |
1 |
VeeT และ VeeR เชื่อมต่อกัน ใน SFP |
|
|
10 |
VeeR |
สถานที่รับ |
1 |
VeeT และ VeeR เชื่อมต่อกัน ใน SFP |
|
|
11 |
VeeR |
สถานที่รับ |
1 |
VeeT และ VeeR เชื่อมต่อกัน ใน SFP |
|
|
|
12 |
RD- |
หมุนกลับ ได้รับ ข้อมูลออก |
3 |
เครื่องเชื่อม AC ความเร็วสูง 100 โอม ข้อมูล เส้นทาง |
|
|
13 |
RD+ |
ไม่พลิก ได้รับ ข้อมูลออก |
3 |
เครื่องเชื่อม AC ความสูงของความแตกต่าง 100 โอม ความเร็ว สายข้อมูล |
||
|
14 |
VeeR |
สถานที่รับ |
1 |
VeeT และ VeeR เชื่อมต่อกัน ใน SFP |
||
|
15 |
VccR |
พลังการรับ |
2 |
VccR และ VccT เชื่อมต่อ ใน SFP |
||
|
16 |
VccT |
พลังการส่งสัญญาณ |
2 |
VccR และ VccT เชื่อมต่อ ใน SFP |
||
|
17 |
VeeT |
สายส่งที่ดิน |
1 |
VeeT และ VeeR เชื่อมต่อกัน ใน SFP |
||
|
18 |
TD+ |
ไม่พลิก ข้อมูลใน |
3 |
เครื่องเชื่อม AC ความสูงของความแตกต่าง 100 โอม ความเร็ว สายข้อมูล |
||
|
19 |
TD- |
หมุนกลับ ข้อมูลใน |
3 |
เครื่องเชื่อม AC ความสูงของความแตกต่าง 100 โอม ความเร็ว สายข้อมูล |
||
|
20 |
VeeT |
เครื่องส่งสัญญาณ ดิน |
1 |
VeeT และ VeeR เชื่อมต่อกัน ใน SFP |
หมายเหตุ:
ติดต่อ Seq: ตําแหน่งการติดต่อ pin ระหว่างร้อน ติดปุ่ม
1) TX ความผิดพลาดไม่ได้สนับสนุนและ คือ เสมอs ติดต่อ ลงพื้น
2) ปิด TX, การเข้าที่ใช้ในการรีเซ็ตตัวรับ โมดูลนี้ ปิ้น คือ ดึง ภายใน โมดูล with a
4.7 KΩ resistor ต่ํา (0 ∙ 0.8 วอล): เครื่องรับสัญญาณเปิด ระหว่าง (0.8 วอล และ 2.0 V): ไม่นิยาม สูง (2.0 ∙ 3.465 วอลต์): เครื่องรับสัญญาณ ใน
การตั้งค่าใหม่ สถานะ เปิด: เครื่องรับและส่ง การตั้งค่าใหม่ ประเทศ
3) Mod-Def 0 1,2นี่คือปินการนิยามโมดูล พวกเขาควรถูกดึง ขึ้นด้วย 4.7K~ 10K เครื่องต่อรอง ใน
คณะกรรมการเจ้าภาพ ความแรงดึงสูง VccT หรือ VccR Mod-Def 0 มีสิทธิ์ติดถนน โดยโมดูล ระบุว่า โมดูลคือ ปัจจุบัน Mod-Def 1 คือนาฬิกา สายสองสาย อินเตอร์เฟซซีเรียลสําหรับซีเรียล ID
Mod-Def 2 คือสายข้อมูลของอินเตอร์เฟซซีเรียลสองสาย สําหรับลําดับ ID
4) RX_LOS (Loss of Signal): LVTTL รองรับกับความแรงดันสูงสุดของ Host_Vcc RX_LOS สามารถเปิด หรือ คนพิการ (ดูการสั่งซื้อ ข้อมูล) RX_LOS ไม่ใช้ และ คือ เสมอ ติด ถึง ดิน ผ่าน ขนาด 100 ออห์ม แข้งกัน
5) RD-/+: นี่คือการออกของตัวรับความแตกต่าง มันคือ AC 100 เส้นขีดจําแนก สิ้นสุดด้วย 100 (ความแตกต่าง) ที่ผู้ใช้ SERDES
6) TD-/+: นี่คือความแตกต่างการเข้าของตัวส่งไฟฟ้า 100การสิ้นสุดความแตกต่าง iภายนอกโมดูล
พลังงานไฟฟ้า +3.3 วอลต์ อินเตอร์เฟซ
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
จําหน่าย ปัจจุบัน |
IS |
|
320 |
375 |
mA |
1.2W พลังงานสูงสุดเมื่อเต็ม ระยะ ของแรงดันและ อุณหภูมิ หมายเหตุด้านล่าง |
|
หน่วยงาน โวลเตชั่น |
Vcc |
3.13 |
3.3 |
3.47 |
V |
อ้างอิงไปยัง GND |
|
ขนาดสูงสุด โวลเตชั่น |
Vmax |
|
|
4 |
V |
ขนาดสูงสุด |
สัญญาณความเร็วต่ําลักษณะของโรค
|
ปริมาตร |
สัญลักษณ์ |
|
นาที |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
SFP Output ต่ํา |
VOL |
|
0 |
0.5 |
V |
4.7k ถึง 10k ดึงขึ้น host_Vcc วัด ใน ด้านเจ้าของเครื่องเชื่อม |
|
SFP Output สูง |
VOH |
|
host_Vcc - 05 |
host_Vcc + 0.3 |
V |
4.7k ถึง 10k ดึงขึ้น host_Vcc วัด ใน ด้านเจ้าของเครื่องเชื่อม |
|
SFP หน่วยงาน ต่ํา |
VIL |
|
0 |
0.8 |
V |
4.7k ถึง การดึง 10k ถึง Vcc, วัดจากด้าน SFP ของเครื่องเชื่อม |
|
SFP หน่วยงาน สูง |
HIV |
|
2 |
Vcc +03 |
V |
4.7k ถึง การดึง 10k ถึง Vcc, วัดจากด้าน SFP ของเครื่องเชื่อม |
อินเตอร์เฟซไฟฟ้าความเร็วสูง การส่ง สาย SFP
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
สาย ความถี่ |
fL |
|
125 |
|
MHz |
การรหัส 5 ระดับ IEEE 802.3 |
|
การออก Tx อุปสรรค |
โซท,ทีเอ็กซ์ |
|
100 |
|
โอม |
ความแตกต่างสําหรับทุกคน ความถี่ ระหว่าง 1MHz และ 125MHz |
|
Rx หน่วยงาน อุปสรรค |
ซิน,RX |
|
100 |
|
โอม |
ความแตกต่างสําหรับทุกคน ความถี่ ระหว่าง 1MHz และ 125MHz |
อินเตอร์เฟซไฟฟ้าความเร็วสูง โฮสต์-SFP
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
ข้อมูลแบบเดียว input สวิง |
การลอก |
250 |
|
1200 |
mV |
ปลายเดียว |
|
การออกข้อมูลแบบเดียว สวิง |
วูตซิ่ง |
350 |
|
800 |
mV |
ปลายเดียว |
|
เวลาขึ้น/ตก |
Tr,Tf |
|
175 |
|
กลาก |
20% - 80% |
|
Tx หน่วยงาน อุปสรรค |
ซิน |
|
50 |
|
โอม |
ปลายเดียว |
|
Rx ผลิต อุปสรรค |
โซท |
|
50 |
|
โอม |
ปลายเดียว |
ข้อมูลทั่วไป
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบปกติ |
แม็กซ์ |
หน่วย |
|
|
กรณีปฏิบัติ อุณหภูมิ |
การค้า |
Tc |
0 |
|
70 |
°C |
|
|
ขยาย |
|
- 20 |
|
85 |
°C |
|
อุณหภูมิในการเก็บ |
|
|
- 40 |
|
85 |
°C |
รายละเอียดทางกล
รายการ เจ้าบ้าน-ด้าน ของ ทค- G1-RJ45ตรงกับ ถึง รายการ เครื่องจักรกล รายละเอียด กําหนด ใน รายการ SFP MSA1.
หน้า ส่วนของ SFP (ส่วนขยาย) นอกหน้า แผ่น ของ เจ้าบ้าน) คือ ขนาดใหญ่กว่า ตอบสนอง รายการRJ- 45เครื่องเชื่อม
ส่งเสริม
1.ขนาดเล็ก แบบ ปัจจัย สามารถติดต่อได้ (SFP)เครื่องรับสัญญาณ มัลติ-แหล่ง ข้อตกลง(MSA),กันยายน2000.
2. IEEE802.3 ̇ 2002
3ครับAT24C01A/02/04/08/ 16 2-สาย รายการ CMOS E2PROMรางวัล ,แอตเมล บริษัท.
การปฏิบัติตามกฎหมาย
|
ลักษณะ |
รายละเอียด |
ผลงาน |
|
การปล่อยไฟฟ้าสแตตติก (ESD) |
IEC/EN 61000-4-2 |
สอดคล้องกับมาตรฐาน |
|
อิเล็กทรอมแกนติก การแทรกแซง (EMI) |
FCC ส่วน 15 ประเภท B EN 55022 ประเภท B (CISPR 22A) |
สอดคล้องกับมาตรฐาน |
|
เลเซอร์ตา ความปลอดภัย |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1-2 |
ประเภท 1 เลเซอร์ สินค้า |
|
ส่วนประกอบ การยอมรับ |
IEC/EN 60950 UL |
สอดคล้องกับมาตรฐาน |
|
ROHS |
2002/95/EC |
สอดคล้องกับมาตรฐาน |
|
EMC |
EN61000-3 |
สอดคล้องกับมาตรฐาน |
