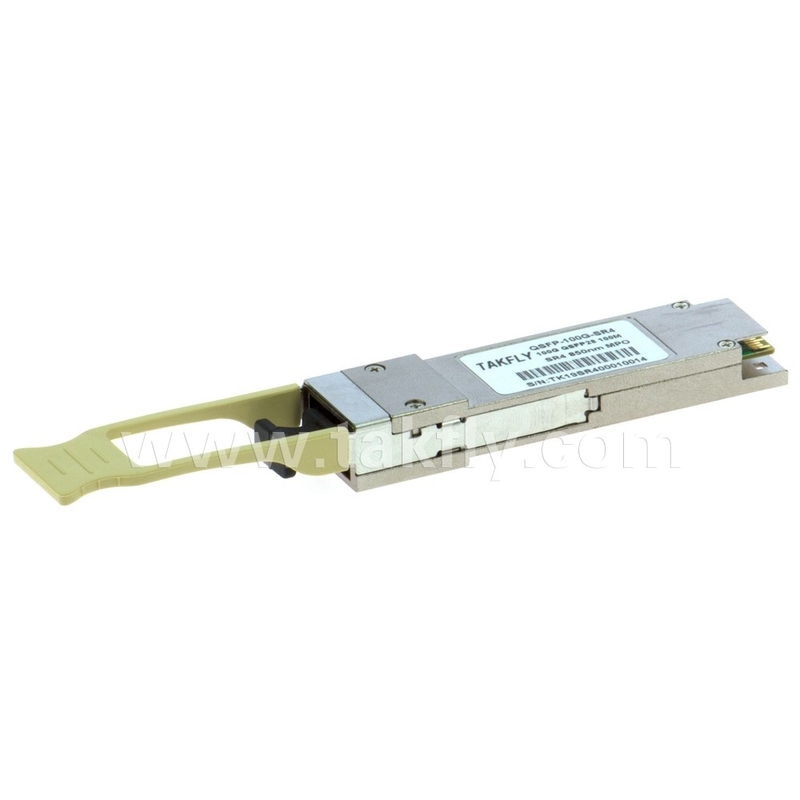

100Gbps QSFP28 SR4 850nm 100m MPO กับ DDM Transceiver สูงสุด 27.952 Gbps อัตราการส่งข้อมูลต่อช่องทาง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กวางตุ้ง, เซินเจิ้น |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | TKQS28-100G-SR4 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| เวลาการส่งมอบ: | 3-7วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| อัตราส่วน: | 50/50 | ความยาวคลื่นศูนย์กลาง: | 1450นาโนเมตร |
|---|---|---|---|
| การสูญเสียการแทรก: | ≤0.3dB | น้ำหนักบรรจุภัณฑ์: | 10g |
| ประเภทของแพคเกจ: | ไฟเบอร์เปลือย, ท่อหลวม 900um, สายเคเบิล 2 มม | ความยาวคลื่น: | 1310nm |
| การจัดแนวแกน: | แกนช้าหรือแกนเร็ว | ช่วงความยาวคลื่น: | 1310นาโนเมตร, 1550นาโนเมตร |
| การใช้งาน: | ระบบสื่อสารด้วยแสง | อัตราส่วนตัวแยก: | 98/2 |
| อุณหภูมิในการจัดเก็บ: | -40~+85℃ | หมายเลขพอร์ต: | 1X2 |
| ความยาวของเส้นใย: | 1 เมตร | ไฟเบอร์: | สายใย PM Corning 980nm |
| ความสามารถในการจัดการพลังงาน: | พลังงานสูง | ||
| เน้น: | เครื่องรับสัญญาณ 100M QSFP28 SR4,เครื่องรับสัญญาณ 100Gbps QSFP28 SR4,เครื่องรับสัญญาณ 850nm QSFP28 SR4 |
||
รายละเอียดสินค้า
- TKQS28-100G-SR4ได้ถูกออกแบบให้ใช้ใน 100 กิกะบิตต่อวินาที สายเชื่อมต่อผ่านไฟเบอร์มัลติโมด
- ส่วนตัวส่งแสงของเครื่องรับสัญญาณรวม VCSEL 4 ช่อง (Vertical Cavity การควบคุมโมดูลอินเตอร์เฟซการควบคุมรวมอินเตอร์เฟส Two Wire Serial ของสัญญาณนาฬิกาและข้อมูลมอนิเตอร์วินิจฉัย VCSEL bias, อุณหภูมิโมดูลtพลังงานแสงที่ส่งออก,แรงไฟฟ้าทางออนไลน์ที่ได้รับและความดันไฟฟ้านําเข้าถูกนําไปใช้ และผลการตรวจสอบสามารถนําไปใช้ได้ ผ่านอินเตอร์เฟซ TWSฟันธงถูกตั้ง และการหยุดการใช้งานถูกสร้างขึ้นเมื่อคุณสมบัติอยู่นอกขั้นต่ําฟันธงยังถูกตั้งและการสับสนที่เกิดขึ้นสําหรับการสูญเสียของสัญญาณเข้า (LOS) และสถานการณ์ความผิดพลาดของตัวส่งสัญญาณฟันธงทั้งหมดถูกล็อคและจะยังคงตั้ง แม้ว่าสภาพที่เริ่มต้นการล็อคจะเคลียร์และการดําเนินงานต่อ. การสกัดทั้งหมดสามารถถูกปิดบังและตราสามารถถูกตั้งค่าใหม่โดยการอ่านบันทึกตราที่เหมาะสม ผลิตภาพออนไลน์จะสับสนสําหรับการสูญเสียสัญญาณเข้าเว้นแต่การสับสนถูกปิดการตรวจสอบความผิดพลาดหรือ deactivation ช่องทางผ่านอินเตอร์เฟซ TWS จะปิดช่องทางสถานะ, เตือน/เตือน และข้อมูลความผิดพลาดสามารถใช้ได้ผ่านอินเตอร์เฟซ TWS
- ส่วนตัวรับออทคติกของเครื่องรับสัญญาณรวมระบบพินโฟตดิโอเดส 4 ช่อง, ระบบ TIA 4 ช่อง, ระบบพัฟเฟอร์ออกเสียง 4 ช่อง, มอนิโตรวัดการวินิจฉัย, และบล็อคควบคุมและเสี่ยงจัดจําหน่ายเครื่องตรวจสอบพลังงานเข้าทางออปติก และผลการตรวจสอบสามารถนําไปใช้ได้ผ่านอินเตอร์เฟซ TWS. เตือนและเตือนขั้นต่ําถูกกําหนดสําหรับสรรพคุณที่ติดตาม. ฟันธงถูกตั้งและการสับสนที่เกิดเมื่อสรรพคุณอยู่นอกขั้นต่ํา.ฟันธงยังถูกตั้งและการสกัดที่เกิดจากการสูญเสียสัญญาณเข้าทางออทติก (LOS)ฟันธงทั้งหมดถูกจับไว้ และจะยังคงติดตั้งอยู่ แม้ว่าสภาพที่เริ่มต้นฟันธงจะเคลียร์และการดําเนินงานจะดําเนินการต่อการสกัดทั้งหมดสามารถถูกปิดบังและป้ายจะรีเซ็ตเมื่ออ่านทะเบียนป้ายที่เหมาะสม. การออกไฟฟ้าจะปิดสําหรับการสูญเสียสัญญาณเข้า (เว้นแต่การปิดปิดถูกปิด) และการปิดช่องทางผ่านอินเตอร์เฟซ TWSข้อมูลสถานะและสัญญาณเตือน/เตือน สามารถใช้ได้ผ่านอินเตอร์เฟซ TWS.
ลักษณะ
Øสูงสุด 27.952 Gbps อัตราการส่งข้อมูลต่อช่องทาง
Øความยาวของสายเชื่อมสูงสุด 100m สายเชื่อมบนไฟเบอร์ OM3
Øเทคโนโลยี VCSEL ความน่าเชื่อถือสูง 850nm
Øเครื่องติดไฟฟ้าแบบร้อน
Øการวินิจฉัยดิจิตอลที่สอดคล้องกับ SFF-8436
Øสอดคล้องกับ QSFP28 MSA
Øระยะอุณหภูมิการทํางานของกรณี:0°C ถึง 70°C
Øการสูญเสียพลังงาน < 2.5 W
การใช้งาน
Øศูนย์ข้อมูล
ØQDR ใน Infiniband
Øช่องไฟเบอร์
มาตรฐาน
Øสอดคล้องกับ IEEE 802.3 bm
Øสอดคล้องกับ SFF-8436
Øสอดคล้องกับ RoHS
เสมอ ขนาดสูงสุด การจัดอันดับ
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
หมายเหตุ |
|
อุณหภูมิในการเก็บ |
Ts |
- 40 |
- |
85 |
oC |
|
|
ความชุ่มชื้น |
RH |
5 |
- |
95 |
% |
|
|
ความดันไฟฟ้า |
VCC |
- 03 |
- |
4 |
V |
|
|
ความดันไฟเข้าสัญญาณ |
|
วีซีซี-03 |
- |
Vcc+03 |
V |
|
สภาพการทํางานที่แนะนํา
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
หมายเหตุ |
|
อุณหภูมิการทํางานกรณี |
กรณี |
0 |
- |
70 |
oC |
ไม่มีการไหลผ่านอากาศ |
|
ความดันไฟฟ้า |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
กระแสไฟฟ้า |
ICC |
- |
|
750 |
mA |
|
|
อัตราข้อมูล |
BR |
|
25.78125 |
|
Gbps |
ทุกช่องทาง |
|
ระยะทางส่ง |
TD |
|
- |
100 |
m |
OM3 MMF |
รายละเอียดไฟฟ้า
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
Nโรค |
|
โลเตชั่นไฟฟ้า |
Vcc |
3.14 |
3.3 |
3.46 |
V |
|
|
กระแสไฟฟ้า |
Icc |
|
|
750 |
mA |
|
|
เครื่องส่งสัญญาณ |
||||||
|
อุปทานความแตกต่างทางเข้า |
ริน |
|
100 |
|
Ω |
1 |
|
การสวิงข้อมูลการใส่ความแตกต่าง |
วิน พีพี |
180 |
|
1000 |
mV |
|
|
ความอดทนความดันเข้าแบบเดียว |
VinT |
- 03 |
|
4.0 |
V |
|
|
เครื่องรับ |
||||||
|
การสวิงข้อมูลผลิตความแตกต่าง |
โวท ปป |
300 |
|
850 |
mV |
2 |
|
ความดันออกแบบเดียว |
|
- 03 |
|
4.0 |
V |
|
หมายเหตุ:
1.เชื่อมต่อตรงกับปินการเข้าข้อมูล TX
2.ใน 100Ω ออห์ม การสิ้นสุดความแตกต่าง
คุณสมบัติทางแสง
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
Nโรค |
|
เครื่องส่งสัญญาณ |
||||||
|
ความยาวคลื่นกลาง |
λ0 |
840 |
|
860 |
nm |
|
|
พลังการออกกําลังเฉลี่ยต่อเส้นทาง |
|
-แปด4 |
|
2.4 |
dBm |
|
|
ความกว้างของสายสี (RMS) |
σ |
|
|
0.6 |
nm |
|
|
อัตราการดับแสง |
รพ.ด่วน |
2 |
|
|
dB |
|
|
ค่าโทษต่อตัวส่งและการกระจายทุกเส้นทาง |
TDP |
|
|
4.3 |
dB |
|
|
ความอดทนต่อการสูญเสียการกลับแสง |
สารสกัด |
|
|
12 |
dB |
|
|
หน้ากากตาออก |
สอดคล้องกับ IEEE 802.3bm |
|
||||
|
เครื่องรับ |
||||||
|
ความยาวคลื่นของตัวรับ |
λin |
840 |
|
860 |
nm |
|
|
Rx ความรู้สึกต่อเส้นทาง |
RSENS |
|
|
-สิบ3 |
dBm |
1 |
|
พลังการเติบโตของอินทุ้น (อัตราการอุดหนุน) |
Psat |
2.4 |
|
|
dBm |
|
|
ความสะท้อนของตัวรับ |
Rr |
|
|
- 12 |
dB |
|
หมายเหตุ:
1.การวัดด้วย PRBS 231-1 รูปแบบการทดสอบ @25.78Gb/s BER<10- 12.
การมอบ Pin
รูปที่ 1 --- ปินออกของบล็อกเชื่อมต่อบนบอร์ดโฮสต์
|
ปิน |
สัญลักษณ์ |
ชื่อ / คําอธิบาย |
Nโรค |
|
1 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
2 |
Tx2n |
เครื่องส่งข้อมูล Inverted Data Input |
|
|
3 |
Tx2p |
การออกข้อมูลที่ไม่พลิกกลับจากตัวส่ง |
|
|
4 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
5 |
Tx4n |
เครื่องส่งข้อมูล Inverted Data Input |
|
|
6 |
Tx4p |
การออกข้อมูลที่ไม่พลิกกลับจากตัวส่ง |
|
|
7 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
8 |
ModSelL |
โมดูลเลือก |
|
|
9 |
ResetL |
โมดูลรีเซ็ต |
|
|
10 |
VccRx |
3.3V เครื่องรับไฟฟ้า |
2 |
|
11 |
SCL |
นาฬิกาอินเตอร์เฟซ 2 สาย |
|
|
12 |
SDA |
ข้อมูลอินเตอร์เฟซลําดับ 2 สาย |
|
|
13 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
|
|
14 |
Rx3p |
Receiver Non-Inverted Data Output เครื่องรับข้อมูลที่ไม่ได้เปลี่ยน |
|
|
15 |
Rx3n |
Receiver Inverted Data Output (ผู้รับข้อมูลที่กลับออก) |
|
|
16 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
17 |
Rx1p |
Receiver Non-Inverted Data Output เครื่องรับข้อมูลที่ไม่ได้เปลี่ยน |
|
|
18 |
Rx1n |
Receiver Inverted Data Output (ผู้รับข้อมูลที่กลับออก) |
|
|
19 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
20 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
21 |
Rx2n |
Receiver Inverted Data Output (ผู้รับข้อมูลที่กลับออก) |
|
|
22 |
Rx2p |
Receiver Non-Inverted Data Output เครื่องรับข้อมูลที่ไม่ได้เปลี่ยน |
|
|
23 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
24 |
Rx4n |
Receiver Inverted Data Output (ผู้รับข้อมูลที่กลับออก) |
1 |
|
25 |
Rx4p |
Receiver Non-Inverted Data Output เครื่องรับข้อมูลที่ไม่ได้เปลี่ยน |
|
|
26 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
27 |
ModPrsl |
โมดูล ปัจจุบัน |
|
|
28 |
IntL |
สะดุด |
|
|
29 |
VccTx |
3เครื่องส่งพลังงาน.3V |
2 |
|
30 |
Vcc1 |
3.3V พลังงานไฟฟ้า |
2 |
|
31 |
LPMode |
โหมดพลังงานต่ํา,ไม่เชื่อมต่อ |
|
|
32 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
33 |
Tx3p |
เครื่องส่งข้อมูล |
|
|
34 |
Tx3n |
การออกข้อมูลที่พลิกกลับจากตัวส่ง |
|
|
35 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
|
36 |
Tx1p |
เครื่องส่งข้อมูล |
|
|
37 |
Tx1n |
การออกข้อมูลที่พลิกกลับจากตัวส่ง |
|
|
38 |
GND |
สายส่งที่ดิน (ร่วมกับพื้นที่รับ) |
1 |
หมายเหตุ:
1.GND คือสัญลักษณ์สําหรับสัญญาณและการจําหน่าย (พลังงาน) ที่เป็นเรื่องปกติสําหรับโมดูล QSFP28 ทั้งหมดเป็นเรื่องปกติภายในโมดูล QSFP28 และความแรงดันของโมดูลทั้งหมดถูกอ้างอิงไปยังความสามารถนี้ เว้นแต่มีการระบุอย่างอื่นเชื่อมต่อเหล่านี้โดยตรงกับป้ายป้ายบอร์ดโฮสต์พื้นที่ทั่วไป.
2.VccRx, Vcc1 และ VccTx เป็นเครื่องจําหน่ายพลังงานรับและส่ง และใช้พร้อมกัน การกรองเครื่องจําหน่ายพลังงานที่แนะนําในบอร์ดโฮสต์ถูกแสดงด้านล่างVcc1 และ Vcc Tx สามารถเชื่อมต่อภายใน QSFP28 โมดูลทรานซิเวอร์ได้ในส่วนผสมใด ๆ. ปินเชื่อมทุกตัวมีค่าเฉพาะสําหรับกระแสไฟฟ้าสูงสุด 500mA
ฟังก์ชันการวินิจฉัยดิจิตอล
TKQS28-100G-SR4 รองรับโปรโตคอลการสื่อสารลําดับ 2 สาย ตามที่กําหนดใน QSFP28 MSA.which สามารถเข้าถึงปารามิเตอร์การทํางานในเวลาจริงดังต่อไปนี้
Ÿอุณหภูมิของเครื่องรับสัญญาณ
Ÿกระแสเลเซอร์ bias
Ÿพลังงานแสงที่ส่งผ่าน
Ÿพลังงานแสงที่ได้รับ
Ÿความดันไฟฟ้าของเครื่องรับสัญญาณ
มันยังมีระบบระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระ
ข้อมูลการทํางานและการวินิจฉัยถูกติดตามและรายงานโดย Digital Diagnostics Transceiver Controller ภายในเครื่องรับสัญญาณ ซึ่งสามารถเข้าถึงผ่านอินเตอร์เฟซซีเรียล 2 สาย เมื่อโปรโตคอลลําดับถูกเปิดใช้งาน สัญญาณนาฬิกาลําดับ (SCL pin) จะถูกผลิตโดยเจ้าภาพ ด้านบวกของเวลาข้อมูลในQSFP28เครื่องรับสัญญาณเข้าสู่ส่วนของแผนที่ความจําที่ไม่ได้รับการป้องกันการเขียน
ขอบลบเวลาข้อมูลจากQSFP28เครื่องรับสัญญาณ สัญญาณข้อมูลเรียงลําดับ (SDA pin) เป็นสองทิศสําหรับการถ่ายทอดข้อมูลเรียงลําดับ โฮสต์ใช้ SDA ร่วมกับ SCL เพื่อระบุจุดเริ่มต้นและจุดจบของการเปิดโครงการโปรโตคอลลําดับ ความทรงจําถูกจัดเป็นชุดของคําข้อมูล 8 บิต ที่สามารถแก้ไขได้เป็นตัวต่อตัวหรือลําดับกัน อินเตอร์เฟซซีเรียล 2 สายให้การเข้าถึงเรียงลําดับหรือสุ่มกับปารามิเตอร์ 8 บิท ที่ติดต่อจาก 00h ถึงที่อยู่สูงสุดของความจํา
ข้อนี้กําหนดแผนที่ความจําสําหรับตัวรับ QSFP28 ที่ใช้สําหรับการระบุตัวเลขลําดับ, การติดตามดิจิตอลและฟังก์ชันการควบคุมบางส่วน. อินเตอร์เฟซเป็นสิ่งที่จําเป็นสําหรับอุปกรณ์ QSFP28 ทั้งหมด.แผนที่ความจําได้ถูกเปลี่ยนเพื่อรองรับ 4 ช่องทางออตติกและจํากัดพื้นที่ความจําที่จําเป็น.โครงสร้างของความทรงจําแสดงในรูปที่ 2 - แผนที่ความจํา QSFP28พื้นที่ความจําจัดเป็นพื้นที่ที่อยู่ด้านล่าง, หน้าเดียว, พื้นที่ที่อยู่ 128 ไบท์ และหลายหน้าที่อยู่ด้านบน. โครงสร้างนี้ทําให้การเข้าถึงที่อยู่ในหน้าล่างได้ทันที, เช่นการสับสับธงและจอ. ขั้นตอนที่สําคัญในเวลาน้อยลง เช่น ข้อมูลการระบุตัวเลขลําดับและการตั้งค่าขั้นต่ํา สามารถใช้ได้กับฟังก์ชันเลือกหน้าโครงสร้างยังให้การขยายที่อยู่โดยการเพิ่มหน้าบนเพิ่มเติมตามความต้องการตัวอย่างเช่น ในภาพ 2หน้าบน 01 และ 02 เป็นตัวเลือก หน้าบน 01 ทําให้สามารถนํา Application Select Table มาใช้งาน และหน้าบน 02 ให้พื้นที่อ่าน/เขียนให้กับผู้ใช้งานหน้าล่างและหน้าบน 00 และ 03 ได้ถูกนําไปใช้เสมอ. ที่อยู่อินเตอร์เฟซที่ใช้คือ A0xh และใช้เป็นหลักสําหรับข้อมูลที่สําคัญในเวลา เช่น การจัดการขัดแย้งในเพื่อให้สามารถอ่านได้ครั้งเดียว สําหรับข้อมูลทั้งหมดที่เกี่ยวข้องกับสถานการณ์การหยุด การยืนยัน, โฮสต์สามารถอ่านฟิลด์ป้าย เพื่อกําหนดช่องทางและชนิดของป้ายที่เกิด
สําหรับข้อมูลรายละเอียดเพิ่มเติม รวมถึงนิยามแผนที่ความจํา กรุณาดูQSFP28รายละเอียด MSA
ภาพ 2รางวัลแผนที่ความจํา QSFP28
แผนที่ความจําล่าง
128 ไบท์ล่างของพื้นที่ที่อยู่ของบัสลําดับ 2 สาย ดูตารางที่ 1ใช้ในการเข้าถึงหลากหลาย
การวัดและฟังก์ชันการวินิจฉัย หน้าแผนที่ความทรงจําด้านบนจะเข้าถึงในการอ่านต่อมา ส่วนนี้ของพื้นที่ที่อยู่ สามารถติดต่อโดยตรง และจึงถูกเลือกสําหรับการติดตามและควบคุมฟังก์ชันที่อาจจําเป็นต้อง การนิยามของiสนาม dentifier เท่ากับหน้า 00h ไบท์ 128
ตารางที่ 1รางวัลแผนที่ความจําล่าง
|
ที่อยู่ไบท์ Byte AddressByte Address สายที่อยู่ |
คําอธิบาย |
ประเภท |
|
0 |
ตัวระบุ (1 ไบท์) |
เพียงอ่าน |
|
1-2 |
สถานะ (2 ไบท์) |
เพียงอ่าน |
|
3-21 |
การสับสับธง (19 ไบท์) |
เพียงอ่าน |
|
22-33 |
โมดูล มอนิเตอร์ (12 ไบท์) |
เพียงอ่าน |
|
34-81 |
เครื่องตรวจสอบช่องทาง (48 ไบท์) |
เพียงอ่าน |
|
82-85 |
เก็บไว้ (4 ไบท์) |
เพียงอ่าน |
|
86-97 |
การควบคุม (12 ไบท์) |
อ่าน/เขียน |
|
98-99 |
เก็บไว้ (2 ไบท์) |
อ่าน/เขียน |
|
100-106 |
โมดูลและหน้ากากช่อง (7 ไบท์) |
อ่าน/เขียน |
|
107-118 |
เก็บไว้ (12 ไบท์) |
อ่าน/เขียน |
|
119-122 |
พื้นที่การเข้าเปลี่ยนรหัสผ่าน (ไม่จําเป็น) (4 ไบท์) |
อ่าน/เขียน |
|
123-126 |
พื้นที่การใส่รหัสผ่าน (ไม่จําเป็น) (4 ไบท์) |
อ่าน/เขียน |
|
127 |
หน้า เลือกไบท์ |
อ่าน/เขียน |
Bits ตัวชี้ระบุสถานะ
ตัวชี้วัดสถานะถูกกําหนดในตาราง 2
ตาราง 2รางวัลตัวชี้วัดสถานะ
|
ไบท์ |
หน่อย |
ชื่อ |
คําอธิบาย |
|
1 |
ทั้งหมด |
เก็บไว้ |
|
|
2 |
7 |
เก็บไว้ |
|
|
|
6 |
เก็บไว้ |
|
|
|
5 |
เก็บไว้ |
|
|
|
4 |
เก็บไว้ |
|
|
|
3 |
เก็บไว้ |
|
|
|
2 |
เก็บไว้ |
|
|
|
1 |
IntL |
สภาพดิจิทัลของปินการตัด IntL |
|
|
0 |
ข้อมูล_ไม่_พร้อม |
ชี้ให้เห็นว่าเครื่องรับสัญญาณยังไม่ได้บรรลุพลังงานและข้อมูลจอยังไม่พร้อม. บิตยังคงสูงจนกว่าข้อมูลจะพร้อมที่จะอ่าน |
สะดุด Flags
ส่วนหนึ่งของแผนที่ความทรงจํา (Bytes 3 ถึง 21) สร้างสนามธง ภายในสนามนี้มีการรายงานสถานะของ LOS และ Tx Fault รวมถึงสัญญาณเตือนและเตือนสําหรับรายการที่ติดตามต่าง ๆสําหรับการทํางานปกติและภาวะปกติ, บิตในสนามนี้มีค่า 0b สําหรับสภาพที่กําหนดไว้ของ LOS, Tx Fault, โมดูลและช่องสัญญาณเตือนและเตือน, บิตที่เหมาะสมหรือบิตถูกตั้งค่า = 1b.บิตยังคงตั้ง (ล็อค) จนกว่าจะเคลียร์โดยการอ่านที่รวมถึงบิตที่ได้รับผลกระทบหรือรีเซ็ตโดยปิน ResetLฟันธงสภาวะช่องทางการสับสนถูกกําหนดในตารางที่ 3
ตารางที่ 3 ฐานะช่องทาง ฟันธงการตัด
|
ไบท์ |
หน่อย |
ชื่อ |
คําอธิบาย |
|
3 |
7 |
L-Tx4 LOS |
ตัวชี้ TX LOS ที่ล็อคช่อง 4 (ไม่สนับสนุน) |
|
|
6 |
L-Tx3 LOS |
ตัวชี้ TX LOS ที่ล็อคช่อง 3 (ไม่สนับสนุน) |
|
|
5 |
L-Tx2 LOS |
ตัวชี้ TX LOS ที่ล็อคช่อง 2 (ไม่สนับสนุน) |
|
|
4 |
L-Tx1 LOS |
ตัวชี้ TX LOS ที่ล็อคช่อง 1 (ไม่สนับสนุน) |
|
|
3 |
L-Rx4 LOS |
ตัวชี้ RX LOS ที่ติดล็อค ช่อง 4 |
|
|
2 |
L-Rx3 LOS |
ตัวชี้ RX LOS ที่ติดล็อค ช่อง 3 |
|
|
1 |
L-Rx2 LOS |
ตัวชี้ระดับ RX LOS ที่ล็อคช่อง 2 |
|
|
0 |
L-Rx1 LOS |
ตัวชี้ RX LOS ที่ติดล็อค ช่อง 1 |
|
4 |
7-4 |
เก็บไว้ |
|
|
|
3 |
ความผิดพลาด L-Tx4 |
ตัวชี้สัญญาณความผิดพลาด TX ที่ล็อคช่อง 4 |
|
|
2 |
ความผิดพลาด L-Tx3 |
ตัวชี้สัญญาณความผิดพลาด TX ที่ล็อคช่อง 3 |
|
|
1 |
ความผิดพลาด L-Tx2 |
ตัวชี้สัญญาณความผิดพลาด TX ที่ล็อคช่อง 2 |
|
|
0 |
ความผิดพลาด L-Tx1 |
ตัวชี้สัญญาณความผิดพลาด TX ที่ล็อคช่อง 1 |
|
5 |
ทั้งหมด |
เก็บไว้ |
|
สัญลักษณ์การสับสนของโมดูล มอนิเตอร์ ได้กําหนดไว้ในตารางที่ 4
ตาราง 4รางวัลโมดูล มอนิโตร ติดตามการตัดสัญญาณ
|
ไบท์ |
หน่อย |
ชื่อ |
คําอธิบาย |
|
6 |
7 |
ระเบิดระดับสูง L-Temp |
ระเบิดอุณหภูมิสูง |
|
|
6 |
ระเบิดระดับต่ํา L-Temp |
ระเบิดอุณหภูมิต่ํา |
|
|
5 |
L-Temp เตือนสูง |
เตือนอุณหภูมิสูง |
|
|
4 |
เตือนระยะสั้น |
เตือนอุณหภูมิต่ํา |
|
|
3-0 |
เก็บไว้ |
|
|
7 |
7 |
ระเบิดระดับสูง L-Vcc |
ระเบิดไฟฟ้าแรงดันสูง |
|
|
6 |
ระเบิดระดับต่ํา L-Vcc |
เครื่องเตือนความแรงต่ํา |
|
|
5 |
L-Vcc เตือนสูง |
การเตือนความดันไฟฟ้าสูงที่ล็อค |
|
|
4 |
เตือนความต่ําของ L-Vcc |
การเตือนความดันไฟฟ้าต่ําที่ล็อค |
|
|
3-0 |
เก็บไว้ |
|
|
8 |
ทั้งหมด |
เก็บไว้ |
|
ฟันธงการตัดช่องจอถูกกําหนดในตารางที่ 5
ตารางที่ 5รางวัลช่องตรวจสอบ แผงตัด
|
ไบท์ |
หน่อย |
ชื่อ |
คําอธิบาย |
|
9 |
7 |
L-Rx1 ระเบิดพลังงานสูง |
ระเบิดพลังงานสูง RX ที่ติดต่อช่อง 1 |
|
|
6 |
L-Rx1 ระเบิดความแรงต่ํา |
ระเบิดพลังงาน RX ต่ํา, ช่อง 1 |
|
|
5 |
L-Rx1 เตือนความแรงสูง |
เตือนความแรงสูง RX ที่ล็อค, ช่อง 1 |
|
|
4 |
L-Rx1 เตือนความแรงต่ํา |
เตือนพลังงาน RX ต่ํา, ช่อง 1 |
|
|
3 |
L-Rx2 ระเบิดพลังงานสูง |
ระเบิดพลังงานสูง RX ที่ติดต่อช่อง 2 |
|
|
2 |
L-Rx2 ระเบิดความแรงต่ํา |
ระเบิดพลังงาน RX ต่ํา, ช่อง 2 |
|
|
1 |
L-Rx2 เตือนความแรงสูง |
เตือนความแรงสูง RX ที่ล็อคช่อง 2 |
|
|
0 |
L-Rx2 เตือนความแรงต่ํา |
เตือนความแรง RX ต่ํา, ช่อง 2 |
|
10 |
7 |
L-Rx3 ระเบิดพลังงานสูง |
ระเบิดพลังงานสูง RX ที่ติดต่อช่อง 3 |
|
|
6 |
L-Rx3 ระเบิดความแรงต่ํา |
ระเบิดพลังงาน RX ต่ํา ช่อง 3 |
|
|
5 |
L-Rx3 เตือนความแรงสูง |
เตือนความแรงสูง RX ปิดช่อง 3 |
|
|
4 |
L-Rx3 เตือนความแรงต่ํา |
เตือนพลังงาน RX ต่ํา, ช่อง 3 |
|
|
3 |
L-Rx4 ระเบิดพลังงานสูง |
ระเบิดพลังงานสูง RX ที่ติดต่อช่อง 4 |
|
|
2 |
L-Rx4 ระเบิดความแรงต่ํา |
ระเบิดพลังงาน RX ต่ํา ช่อง 4 |
|
|
1 |
L-Rx4 เตือนความแรงสูง |
เตือนความแรงสูง RX ที่ติดต่อช่อง 4 |
|
|
0 |
L-Rx4 เตือนความแรงต่ํา |
เตือนพลังงาน RX ต่ํา, ช่อง 4 |
|
11 |
7 |
L-Tx1 เตือนความคัดค้านสูง |
ระเบิด TX สะดวกสูง |
|
|
6 |
L-Tx1 Bias Low Alarm ระเบิดระดับต่ํา |
ระเบิด TX ต่ํา, ช่อง 1 |
|
|
5 |
L-Tx1 ความคัดค้าน ระวังสูง |
การเตือน TX ความคัดค้านสูง |
|
|
4 |
L-Tx1 เตือนความเบี่ยงเบนต่ํา |
การเตือนความเบี่ยงเบน TX ต่ําที่ล็อคช่อง 1 |
|
|
3 |
L-Tx2 Bias ระเบิดระดับสูง |
ระเบิด TX High Bias ช่อง 2 |
|
|
2 |
L-Tx2 Bias ระเบิดต่ํา |
ระเบิด TX ต่ํา ช่อง 2 |
|
|
1 |
L-Tx2 Bias เตือนสูง |
ระวังการเสี่ยง TX สูง |
|
|
0 |
L-Tx2 Bias เตือนต่ํา |
การเตือน TX ต่ํา, ช่อง 2 |
|
12 |
7 |
L-Tx3 เตือนความคัดค้านสูง |
ระเบิด TX High Bias ช่อง 3 |
|
|
6 |
L-Tx3 Bias Low Alarm ระเบิดความต่ํา |
ระเบิด TX ต่ํา ช่อง 3 |
|
|
5 |
L-Tx3 เตือนความคัดค้านสูง |
เตือนการเสี่ยง TX สูงติดต่อช่อง 3 |
|
|
4 |
L-Tx3 เตือนความเบี่ยงเบนต่ํา |
ระวัง TX ต่ํา |
|
|
3 |
L-Tx4 เตือนความคัดค้านสูง |
ระเบิด TX สะดวกสูง ช่อง 4 |
|
|
2 |
L-Tx4 Bias Low Alarm ระเบิดระดับต่ํา |
ระเบิด TX ต่ํา ช่อง 4 |
|
|
1 |
L-Tx4 เตือนความคัดค้านสูง |
เตือนความคัดค้าน TX สูงติดต่อ ช่อง 4 |
|
|
0 |
L-Tx4 เตือนความเบี่ยงเบนต่ํา |
เตือนความเบี่ยงเบน TX ต่ํา |
|
13 |
7 |
L-Tx1 ระเบิดพลังงานสูง |
ระเบิดพลังงาน TX ระเบิดไฟฟ้าสูง ช่อง 1 |
|
|
6 |
L-Tx1 ระเบิดความแรงต่ํา |
ติดตู้เตือน TX แรงต่ํา ช่อง 1 |
|
|
5 |
L-Tx1 เตือนความแรงสูง |
เตือน TX ความแรงสูง, ช่อง 1 |
|
|
4 |
L-Tx1 เตือนความแรงต่ํา |
ระวังพลังงาน TX ต่ํา |
|
|
3 |
L-Tx2 ระเบิดพลังงานสูง |
ระเบิดพลังงาน TX ระเบิดไฟฟ้าสูง ช่อง 2 |
|
|
2 |
L-Tx2 ระเบิดพลังงานต่ํา |
ระเบิดพลังงาน TX ต่ํา, ช่อง 2 |
|
|
1 |
L-Tx2 เตือนความแรงสูง |
เตือน TX ความแรงสูง, ช่อง 2 |
|
|
0 |
L-Tx2 เตือนความแรงต่ํา |
ระวังพลังงาน TX ต่ํา |
|
14 |
7 |
L-Tx3 ระเบิดพลังงานสูง |
ระเบิดพลังงาน TX ระเบิดไฟฟ้าสูง ช่อง 3 |
|
|
6 |
L-Tx3 ระเบิดพลังงานต่ํา |
ระเบิดพลังงาน TX ต่ํา, ช่อง 3 |
|
|
5 |
L-Tx31 เตือนความแรงสูง |
เตือน TX ความแรงสูง, ช่อง 3 |
|
|
4 |
L-Tx3 เตือนความแรงต่ํา |
ระวังแรง TX ลดช่อง 3 |
|
|
3 |
L-Tx4 ระเบิดพลังงานสูง |
ระเบิดพลังงาน TX ระเบิดไฟฟ้าสูง ช่อง 4 |
|
|
2 |
L-Tx4 ระเบิดพลังงานต่ํา |
ระเบิดพลังงาน TX ต่ํา ช่อง 4 |
|
|
1 |
L-Tx4 เตือนความแรงสูง |
เตือน TX ความแรงสูง, ช่อง 4 |
|
|
0 |
L-Tx4 เตือนความแรงต่ํา |
เตือนความแรง TX ต่ํา, ช่อง 4 |
|
15-16 |
ทั้งหมด |
เก็บไว้ |
ฟันธงการตรวจสอบช่องทางที่ถูกจองไว้ ชุด 4 |
|
17-18 |
ทั้งหมด |
เก็บไว้ |
ฟันธงจองช่องจดจํากัด ชุด 5 |
|
19-20 |
ทั้งหมด |
เก็บไว้ |
ฟันธงติดตามช่องทางที่ได้รับการอนุรักษ์ ชุดที่ 6 |
|
21 |
ทั้งหมด |
เก็บไว้ |
|
โมดูล มอนิเตอร์
การติดตามในเวลาจริงสําหรับโมดูล QSFP28 ประกอบด้วยอุณหภูมิของเครื่องรับสัญญาณ, ความดันไฟฟ้าของเครื่องรับสัญญาณ, และการติดตามสําหรับช่องทางส่งและรับแต่ละช่องทางปริมาตรที่วัดจะถูกรายงานในสนามข้อมูล 16 บิต, หมายถึงสองไบท์ที่เชื่อมโยงกันตารางที่ 6
ตารางที่ 6รางวัลค่าติดตามโมดูล
|
ไบท์ |
หน่อย |
ชื่อ |
คําอธิบาย |
|
22 |
ทั้งหมด |
อุณหภูมิ MSB |
อุณหภูมิที่วัดภายในโมดูล |
|
23 |
ทั้งหมด |
อุณหภูมิ LSB |
|
|
24-25 |
ทั้งหมด |
เก็บไว้ |
|
|
26 |
ทั้งหมด |
ความดันไฟฟ้า MSB |
ความดันไฟฟ้าที่วัดภายในโมดูล |
|
27 |
ทั้งหมด |
ความดันไฟฟ้า LSB |
|
|
28-33 |
ทั้งหมด |
เก็บไว้ |
|
การติดตามช่องทาง
ติดตามช่องทางในเวลาจริงสําหรับช่องทางส่งและรับแต่ละช่อง และรวมพลังงานการเข้าทางออปติก,Tx bias current และ Tx output Power การวัดถูกปรับระดับตามอุณหภูมิการทํางานและแรงดันที่กําหนดโดยผู้ผลิต และควรตีความตามที่นิยามต่อไปนี้ค่าขั้นต่ําการเตือนและเตือน ควรตีความในวิธีเดียวกันกับข้อมูล 16 บิตในเวลาจริงตารางที่ 7 กําหนดการติดตามช่องทาง.
ตาราง 7รางวัลค่าติดตามช่องทาง
|
ไบท์ |
หน่อย |
ชื่อ |
คําอธิบาย |
|
34 |
ทั้งหมด |
Rx1 พลังงาน MSB |
พลังการเข้า RX ที่วัดภายใน ช่อง 1 |
|
35 |
ทั้งหมด |
Rx1 พลังงาน LSB |
|
|
36 |
ทั้งหมด |
Rx2 พลังงาน MSB |
พลังการเข้า RX ที่วัดภายใน ช่อง 2 |
|
37 |
ทั้งหมด |
Rx2 พลังงาน LSB |
|
|
38 |
ทั้งหมด |
Rx3 พลังงาน MSB |
พลังการเข้า RX ที่วัดภายใน ช่อง 3 |
|
39 |
ทั้งหมด |
Rx3 พลังงาน LSB |
|
|
40 |
ทั้งหมด |
Rx4 พลังงาน MSB |
พลังการเข้า RX ที่วัดภายใน ช่อง 4 |
|
41 |
ทั้งหมด |
Rx4 พลังงาน LSB |
|
|
42 |
ทั้งหมด |
Tx1 Bias MSB |
การวัด TX bias ภายใน ช่อง 1 |
|
43 |
ทั้งหมด |
Tx1 Bias LSB |
|
|
44 |
ทั้งหมด |
Tx2 Bias MSB |
การวัด TX bias ภายใน ช่อง 2 |
|
45 |
ทั้งหมด |
Tx2 Bias LSB |
|
|
46 |
ทั้งหมด |
Tx3 Bias MSB |
การวัด TX bias ภายใน ช่อง 3 |
|
47 |
ทั้งหมด |
Tx3 Bias LSB |
|
|
48 |
ทั้งหมด |
Tx4 Bias MSB |
การวัด TX bias ภายใน ช่อง 4 |
|
49 |
ทั้งหมด |
Tx4 Bias LSB |
|
|
50 |
ทั้งหมด |
Tx1 พลังงาน MSB |
พลังการออก TX ที่วัดภายใน ช่อง 1 |
|
51 |
ทั้งหมด |
Tx1 พลังงาน LSB |
|
|
52 |
ทั้งหมด |
Tx2 พลังงาน MSB |
พลังการออก TX ที่วัดภายใน ช่อง 2 |
|
53 |
ทั้งหมด |
Tx2 พลังงาน LSB |
|
|
54 |
ทั้งหมด |
Tx3 พลังงาน MSB |
พลังการออก TX ที่วัดภายใน ช่อง 3 |
|
55 |
ทั้งหมด |
Tx3 พลังงาน LSB |
|
|
56 |
ทั้งหมด |
Tx4 พลังงาน MSB |
พลังการออก TX ที่วัดภายใน ช่อง 4 |
|
57 |
ทั้งหมด |
Tx4 พลังงาน LSB |
|
|
58-65 |
|
|
ชุดจอช่องจดจํา 4 |
|
66-73 |
|
|
ชุดจอช่องจดจํา 5 |
|
74-81 |
|
|
ชุดจอช่องจดจํา 6 |
ไบท์ควบคุม
ไบท์ควบคุมถูกกําหนดในตาราง 8.
ตาราง 8รางวัลไบท์ควบคุม
|
ไบท์ |
หน่อย |
ชื่อ |
คําอธิบาย |
|
86 |
7-4 |
เก็บไว้ |
|
|
|
3 |
Tx4_Disable |
บิตอ่าน / เขียนที่อนุญาตให้โปรแกรมปิดตัวส่ง |
|
|
2 |
Tx3_Disable |
บิตอ่าน / เขียนที่อนุญาตให้โปรแกรมปิดตัวส่ง |
|
|
1 |
Tx2_Disable |
บิตอ่าน / เขียนที่อนุญาตให้โปรแกรมปิดตัวส่ง |
|
|
0 |
Tx1_Disable |
บิตอ่าน / เขียนที่อนุญาตให้โปรแกรมปิดตัวส่ง |
|
87 |
7 |
Rx4_Rate_Select |
โปรแกรมอัตราการเลือก Rx ช่อง 4 msb |
|
|
6 |
Rx4_Rate_Select |
โปรแกรมอัตราการเลือก Rx ช่อง 4 lsb |
|
|
5 |
Rx3_Rate_Select |
โปรแกรมอัตราการเลือก Rx ช่อง 3 msb |
|
|
4 |
Rx3_Rate_Select |
โปรแกรมอัตราการเลือก Rx ช่อง 3 lsb |
|
|
3 |
Rx2_Rate_Select |
โปรแกรมอัตราการเลือก Rx ช่อง 2 msb |
|
|
2 |
Rx2_Rate_Select |
โปรแกรมอัตราการเลือก Rx ช่อง 2 lsb |
|
|
1 |
Rx1_Rate_Select |
โปรแกรมอัตราการเลือก Rx ช่อง 1 msb |
|
|
0 |
Rx1_Rate_Select |
โปรแกรมอัตราการเลือก Rx ช่อง 1 lsb |
|
88 |
7 |
Tx4_Rate_Select |
โปรแกรมอัตราการเลือก, Tx ช่อง 4 msb (ไม่สนับสนุน) |
|
|
6 |
Tx4_Rate_Select |
โปรแกรมอัตราการเลือก, Tx ช่อง 4 lsb (ไม่สนับสนุน) |
|
|
5 |
Tx3_Rate_Select |
โปรแกรมอัตราการเลือก, Tx ช่อง 3 msb (ไม่สนับสนุน) |
|
|
4 |
Tx3_Rate_Select |
โปรแกรมอัตราการเลือก, Tx ช่อง 3 lsb (ไม่สนับสนุน) |
|
|
3 |
Tx2_Rate_Select |
โปรแกรมอัตราการเลือก, Tx ช่อง 2 msb (ไม่สนับสนุน) |
|
|
2 |
Tx2_Rate_Select |
โปรแกรมอัตราการเลือก, Tx ช่อง 2 lsb (ไม่สนับสนุน) |
|
|
1 |
Tx1_Rate_Select |
โปรแกรมอัตราการเลือก, Tx ช่อง 1 msb (ไม่สนับสนุน) |
|
|
0 |
Tx1_Rate_Select |
โปรแกรมอัตราการเลือก, Tx ช่อง 1 lsb (ไม่สนับสนุน) |
|
89 |
ทั้งหมด |
Rx4_Application_Select การเลือก |
โปรแกรมการใช้งาน เลือกตาม SFF-8079, Rx ช่อง 4 |
|
90 |
ทั้งหมด |
Rx3_Application_Select การเลือก |
โปรแกรมการใช้งาน เลือกตาม SFF-8079, Rx ช่อง 3 |
|
91 |
ทั้งหมด |
Rx2_Application_Select การเลือก |
โปรแกรมการใช้งาน เลือกตาม SFF-8079, Rx ช่อง 2 |
|
92 |
ทั้งหมด |
Rx1_Application_Select การเลือก |
โปรแกรมการใช้งาน เลือกตาม SFF-8079, Rx ช่อง 1 |
|
93 |
2-7 |
เก็บไว้ |
|
|
|
1 |
Power_set |
แรงไฟถูกตั้งเป็นอัตราพลังงานต่ํา พื้นฐาน 0 |
|
|
0 |
Power_over-ride การขับขี่ |
ปรับเปลี่ยนสัญญาณ LPMode โดยใช้โปรแกรม |
|
94 |
ทั้งหมด |
Tx4_Application_Select การเลือก |
โปรแกรมการใช้งาน เลือกตาม SFF-8079, Tx Channel 4 (ไม่สนับสนุน) |
|
95 |
ทั้งหมด |
Tx3_Application_Select การเลือก |
โปรแกรมการใช้งาน เลือกตาม SFF-8079, Tx Channel 3 (ไม่สนับสนุน) |
|
96 |
ทั้งหมด |
Tx2_Application_Select การเลือก |
โปรแกรมการใช้งาน เลือกตาม SFF-8079, Tx Channel 2 (ไม่สนับสนุน) |
|
97 |
ทั้งหมด |
Tx1_Application_Select การเลือก |
โปรแกรมการใช้งาน เลือกตาม SFF-8079, Tx Channel 1 (ไม่สนับสนุน) |
|
98-99 |
ทั้งหมด |
เก็บไว้ |
|
โฮสต์ - แบล็อกอินเตอร์เฟซทรานเซียเวอร์
ขนาดลักษณะ
ขนาดลักษณะ
|
ลักษณะ |
รายละเอียด |
ผลงาน |
|
การปล่อยไฟฟ้าสแตตติก (ESD) |
IEC/EN 61000-4-2 |
สอดคล้องกับมาตรฐาน |
|
การแทรกแซงทางแม่เหล็กไฟฟ้า (EMI) |
ขนาดความหนาของเครื่องยนต์ |
สอดคล้องกับมาตรฐาน |
|
ความปลอดภัยของสายตาด้วยเลเซอร์ |
FDA 21CFR 104010, 1040.11 IEC/EN 60825-1, 2 |
ผลิตภัณฑ์เลเซอร์ประเภท 1 |
|
การรับรู้องค์ประกอบ |
IEC/EN 60950, UL |
สอดคล้องกับมาตรฐาน |
|
ROHS |
2002/95/EC |
สอดคล้องกับมาตรฐาน |
|
EMC |
EN61000-3 |
สอดคล้องกับมาตรฐาน |
