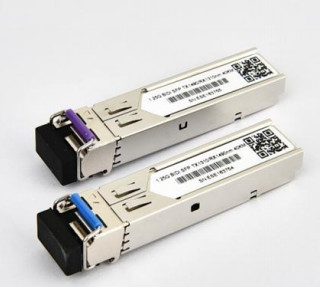

เครื่องรับส่งสัญญาณสองทิศทาง SFP 1.25Gbps, เข้าถึง 20KM Tx1310nm/Rx1490nm
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กวางตุ้ง, เซินเจิ้น |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | TK-Bxx92-3LCD20 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| เวลาการส่งมอบ: | 3-7วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| อัตราส่วน: | 50/50 | ความยาวคลื่นศูนย์กลาง: | 1450นาโนเมตร |
|---|---|---|---|
| การสูญเสียการแทรก: | ≤0.3dB | น้ำหนักบรรจุภัณฑ์: | 10g |
| ประเภทของแพคเกจ: | ไฟเบอร์เปลือย, ท่อหลวม 900um, สายเคเบิล 2 มม | ความยาวคลื่น: | 1310nm |
| การจัดแนวแกน: | แกนช้าหรือแกนเร็ว | ช่วงความยาวคลื่น: | 1310นาโนเมตร, 1550นาโนเมตร |
| การใช้งาน: | ระบบสื่อสารด้วยแสง | อัตราส่วนตัวแยก: | 98/2 |
| อุณหภูมิในการจัดเก็บ: | -40~+85℃ | หมายเลขพอร์ต: | 1X2 |
| ความยาวของเส้นใย: | 1 เมตร | ไฟเบอร์: | สายใย PM Corning 980nm |
| ความสามารถในการจัดการพลังงาน: | พลังงานสูง | ||
| เน้น: | Tx1310nm/Rx1490nm SFP เครื่องรับสัญญาณสองทิศ,1.25Gbps SFP ไบดิเรชั่นเทรนซีเวอร์,20km Reach SFP Bi-Directional Transceiver เครื่องรับสัญญาณสองทิศทาง |
||
รายละเอียดสินค้า
- เครื่องรับสัญญาณ SFP-BIDI เป็นโมดูลที่มีประสิทธิภาพสูงและมีค่าใช้จ่ายที่คุ้มค่า รองรับอัตราการส่งข้อมูลคู่ 1.25Gbps/1.0625Gbps และระยะทางการส่ง 20KM ด้วย SMF
- เครื่องรับสัญญาณประกอบด้วยสามส่วน: เครื่องส่งเลเซอร์ FP, โฟโตดิโอเดส PIN ที่รวมกับเครื่องเสริมเสียงก่อนการแพร่ต่อ (TIA) และหน่วยควบคุม MCU.โมดูลทั้งหมดตอบสนองความต้องการความปลอดภัยเลเซอร์ชั้น I.
- เครื่องรับและส่งสัญญาณมีความสอดคล้องกับ SFP Multi-Source Agreement (MSA) และ SFF-8472 สําหรับข้อมูลเพิ่มเติม กรุณาดู SFP MSA
ลักษณะ
- อัตราการส่งข้อมูลแบบคู่ 1.25Gbps/1.063Gbps
- เลเซอร์ FP 1310nm และเครื่องตรวจแสง PIN สําหรับการส่งสัญญาณ 20KM
- สอดคล้องกับ SFP MSA และ SFF-8472 พร้อมอุปกรณ์เก็บ LC แบบง่าย
- การติดตามการวินิจฉัยดิจิตอล: การปรับขนาดภายในหรือปรับขนาดภายนอก
- สอดคล้องกับ SONET OC-24-LR-1
- สอดคล้องกับ RoHS
- +3.3V จําหน่ายพลังงานแบบเดียว
- ระยะอุณหภูมิห้องทํางาน: 0 °C ถึง +70 °C (พาณิชย์) /-40 °C ถึง +85 °C (อุตสาหกรรม)
การใช้งาน
- Gigabit Ethernet
- ช่องไฟเบอร์
- เปลี่ยนไปเปลี่ยนอินเตอร์เฟซ
- แอปพลิเคชัน Backplane ที่เปลี่ยน
- อินเตอร์เฟซ Router/Server
- ระบบส่งแสงอื่น ๆ
โมดูล บล็อก สัญลักษณ์
เสมอ ขนาดสูงสุด การจัดอันดับ
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | ผู้ตัดสิน |
| ความดันไฟฟ้าสูงสุด | Vcc | - 05 | 4.7 | V | ||
| อุณหภูมิในการเก็บ | TS | - 40 | 85 | °C | ||
| อุณหภูมิการทํางานกรณี | TOP | 0 | 70 | °C |
เครื่องไฟฟ้า ลักษณะ(TOP = 0 ถึง 70 °C, VCC = 3.15 ถึง 3.60 วอลท์)
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | ผู้ตัดสิน |
| โลเตชั่นไฟฟ้า | Vcc | 3.15 | 3.3 | 3.6 | V | |
| กระแสไฟฟ้า | Icc | 185 | 280 | mA | ||
| เครื่องส่งสัญญาณ | ||||||
| อุปทานความแตกต่างทางเข้า | ริน | 100 | Ω | 1 | ||
| สวิงการใส่ข้อมูลแบบเดียว | วิน ปป | 250 | 1200 | mV | ||
| ส่งไฟฟ้าปิด | โรคทางเพศ | วีซีซี 13 | Vcc | V | ||
| ส่งกระแสไฟฟ้าเปิด | VEN | วัว | วี + 08 | V | 2 | |
| ส่ง ปิดการยืนยันเวลา | 10 | เรา | ||||
| เครื่องรับ | ||||||
| สวิงการออกข้อมูลแบบเดียว | โวท ปป | 250 | 800 | mV | 3 | |
| เวลาการเพิ่มข้อมูลออก | tr | 100 | 175 | ps | 4 | |
| เวลาตกของข้อมูลออก | tf | 100 | 175 | ps | 4 | |
| LOS ความผิด | ความผิดพลาด VLOS | วีซีซี 05 | VccHOST | V | 5 | |
| LOS ปกติ | มาตรฐาน VLOS | วัว | วี + 05 | V | 5 | |
| การปฏิเสธไฟฟ้า | PSR | 100 | mVpp | 6 | ||
หมายเหตุ:
- เชื่อมต่อตรงกับปินการเข้าข้อมูล TX
- หรือเปิดวงจร
- เข้าไปใน 100 ออห์ม ความแตกต่างการสิ้นสุด
- 20 80 %
- การสูญเสียสัญญาณคือ LVTTL โลจิก 0 แสดงให้เห็นการทํางานปกติ โลจิก 1 แสดงให้เห็นว่าไม่มีสัญญาณถูกตรวจพบ
- ความรู้สึกของตัวรับตรงกับการปรับปรุงซีนูโซอิดของไฟฟ้า 20 Hz ถึง 1.5 MHz ถึงค่าที่กําหนดไว้ที่นําผ่านเครือข่ายกรองไฟฟ้าที่แนะนํา
เครื่องไฟฟ้า หน่วยงาน / ผลิต ลักษณะ
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ | |
| การสลับความแรงกดไฟเข้า | 120 | 820 | mVpp | 1 | |||
|
Tx ปิดการเข้า |
H | HIV | 2.0 | Vcc+03 |
V |
||
| L | VIL | 0 | 0.8 | ||||
|
Tx การออกผิดพลาด |
H | VOH | 2.0 | Vcc+03 |
V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
| ความแตกต่างทางเข้า | ซิน | 100 | Ω | ||||
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ | |
| ความแตกต่างของความแรงออกสวิง | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS ผลิต |
H | VOH | 2.0 | Vcc+03 | V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
หมายเหตุ:
1. TD +/- เป็น AC ที่เชื่อมต่อภายในด้วย 100Ω การสิ้นสุดความแตกต่างภายในโมดูล
2. Tx Fault และ Rx LOS เป็นการออกของคอลเลคเตอร์ที่เปิด, ซึ่งควรถูกดึงขึ้นด้วยความต้านทาน 4.7k ถึง 10kΩ บนบอร์ดโฮสต์. ดึงขึ้นความกระชับกําลังระหว่าง 2.0V และ Vcc + 0.3V
3. RD +/- ออกเป็นภายใน AC ติดต่อ, และควรจะสิ้นสุดด้วย 100Ω (ความแตกต่าง) ที่ SERDES ผู้ใช้
อุปกรณ์แสง ลักษณะ
เครื่องส่งสัญญาณ
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ |
| ความยาวคลื่นการทํางาน | λC | 1260 | 1310 | 1360 | nm | |
| อัตรากําลังการออก (เปิด) | โพ | -9 | -3 | dBm | 1 | |
| อัตราการสูญหาย | รพ.ด่วน | 10 | dB | 1 | ||
| ความกว้างของสายสี RMS | Δλ | 4 | nm | |||
| เวลาขึ้น/ตก (20% ~ 80%) | Tr/Tf | 0.26 | ps | 2 | ||
| หน้ากากตาออก | เทลคอร์เดีย GR-253-CORE และ ITU-T G.957 รองรับได้ | |||||
1การวัดที่ 2^23-1 NRZ แบบ PRBS
2. การกําหนดหน้ากากปิดตา
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ |
| ความยาวคลื่นการทํางาน | 1470 | 1510 | nm | |||
| ความรู้สึก | Psen | - 22 | dBm | 1 | ||
| ขั้นต่ํา ความอ้วน | Pimax | -3 | dBm | |||
| รายละเอียด | พ่อ | - 36 | dBm | |||
| รายละเอียดของสินค้า | Pd | - 24 | dBm | 2 | ||
| LOS Hysteresis | Pd-Pa | 0.5 | 6 | dB |
1. วัดด้วยแหล่งแสง 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ
2เมื่อ LOS ถอนการยืนยัน, ข้อมูล RX +/- ออกเป็นสัญญาณออก.
ปิน คํานิยาม และ หน้าที่
| PIN | ชื่อ | หน้าที่ | หมายเหตุ |
| 1 | VeeT | Tx แผ่น | |
| 2 | ความผิด Tx | ชี้แจงความผิดพลาด Tx การออกของเครื่องเก็บข้อมูลเปิด | 1 |
| 3 | Tx ปิดการทํางาน | LVTTL input, internal pull-up, Tx ปิดการใช้งานบน | 2 |
| 4 | MOD-DEF2 | 2 สายอินเตอร์เฟียสซีเรียลข้อมูล input/output (SDA) | 3 |
| 5 | MOD-DEF1 | 2 สายอินเตอร์เฟียสซีเรียล clock input (SCL) | 3 |
| 6 | MOD-DEF0 | รูปแบบการระบุที่อยู่ | 3 |
| 7 | ค่าเลือก | ไม่มีการเชื่อมต่อ | |
| 8 | LOS | Rx การสูญเสียสัญญาณ การออกของเครื่องเก็บข้อมูลเปิด | 4 |
| 9 | VeeR | Rx ดิน | |
| 10 | VeeR | Rx ดิน | |
| 11 | VeeR | Rx ดิน | |
| 12 | RD- | ข้อมูลที่ได้รับกลับออก | 5 |
| 13 | RD+ | รับข้อมูลออก | 5 |
| 14 | VeeR | Rx ดิน | |
| 15 | VccR | อุปทานพลังงาน Rx | |
| 16 | VccT | Tx พลังงานไฟฟ้า | |
| 17 | VeeT | Tx แผ่น | |
| 18 | TD+ | ส่งข้อมูลใน | 6 |
| 19 | TD- | ส่งข้อมูลกลับใน | 6 |
| 20 | VeeT | Tx แผ่น |
หมายเหตุ:
- เมื่อสูง ออกนี้แสดงให้เห็นความผิดพลาดของเลเซอร์ของชนิดใด ๆ ต่ําแสดงให้เห็นการทํางานปกติ และควรถูกดึงขึ้นด้วย 4.7 10KΩ resistor บนบอร์ดเจ้าภาพ
- TX disable เป็นสัญลักษณ์การเข้าที่ใช้ในการปิดผลิตออปติกของตัวส่งสัญญาณ มันถูกดึงขึ้นภายในโมดูลด้วยตัวต่อรอง 4.7 10KΩ สถานการณ์ของมันคือ: ต่ํา (0 0.8V): ตัวส่งสัญญาณเปิด (> 0.8, < 2.0V): ไม่กําหนดสูง (2.0V ~ Vcc + 0.3V): เครื่องส่งปิด เปิด: เครื่องส่งปิด
- Mod-Def 01,2. เหล่านี้คือปินนิยามโมดูล. พวกเขาควรถูกดึงขึ้นด้วยความต้านทาน 4.7K 10KΩ บนบอร์ดโฮสต์. ความตึงขึ้นจะ VccT หรือ VccR
- Mod-Def 0 ได้ถูกก่อตั้งโดยโมดูลเพื่อแสดงให้เห็นว่าโมดูลมีที่อยู่ Mod-Def 1 คือเส้นนาฬิกาของสองสายอินเตอร์เฟซซีเรียลสําหรับ ID ซีเรียล
- Mod-Def 2 คือสายข้อมูลของอินเตอร์เฟซซีเรียลสองสายสําหรับการจําแนกซีเรียล
- เมื่อสูง การออกนี้แสดงให้เห็นถึงการสูญเสียสัญญาณ (LOS) ต่ําแสดงให้เห็นถึงการทํางานปกติ
- RD+/-: นี่คือผลิตของตัวรับความแตกต่าง มันคือสายความแตกต่าง 100Ω ที่เชื่อมต่อ AC ซึ่งควรจบด้วย 100Ω (ความแตกต่าง) ที่ SERDES ของผู้ใช้การเชื่อม AC ทําภายในโมดูลและดังนั้นไม่จําเป็นต้องบนบอร์ดเจ้าภาพ.
- TD +/-: นี่คือการเข้าของตัวส่งความแตกต่าง มันคือสายความแตกต่างที่เชื่อมต่อกับ AC โดยมีจุดสิ้นสุดความแตกต่าง 100Ω ภายในโมดูลการเชื่อม AC ทําภายในโมดูลและดังนั้นไม่จําเป็นต้องบนบอร์ดเจ้าภาพ.
ดิจิตอล การตรวจสอบ หน้าที่
เครื่องรับสัญญาณ TAKFLY TK-B3424-3LCD20 รองรับโปรโตคอลการสื่อสารลําดับ 2 สายตามที่กําหนดใน SFP MSA. มันเกี่ยวข้องอย่างใกล้ชิดกับ E2PROM ที่กําหนดในมาตรฐาน GBICมีสเปคชันไฟฟ้าเหมือนกัน.
ไอดีซีเรียล SFP มาตรฐานให้การเข้าถึงข้อมูลการระบุที่อธิบายความสามารถของเครื่องรับสัญญาณ, อินเตอร์เฟซมาตรฐาน, ผู้ผลิต, และข้อมูลอื่น ๆ
นอกจากนี้ เครื่องรับสัญญาณ TAKFLY SFP ยังให้บริการอินเตอร์เฟซการติดตามการวินิจฉัยดิจิตอลที่ขยายเติบโตเป็นเอกลักษณ์ ซึ่งอนุญาตให้เข้าถึงปริมาตรการทํางานของอุปกรณ์ในเวลาจริง เช่น อุณหภูมิของเครื่องรับสัญญาณกระแสเลเซอร์ bias, แรงไฟฟ้าทางออนไลน์ที่ส่ง, แรงไฟฟ้าทางออนไลน์ที่รับ และความแรงกดไฟฟ้าที่ให้บริการเครื่องรับสัญญาณที่เตือนผู้ใช้ปลายเมื่อปารามิตรการทํางานเฉพาะอย่างยิ่งอยู่ภายนอกช่วงปกติที่กําหนดไว้ในโรงงาน.
SFP MSA กําหนดแผนที่ความทรงจํา 256 ไบต์ใน E2PROM ที่สามารถเข้าถึงได้ผ่านอินเตอร์เฟซซีเรียล 2 สายที่ที่อยู่ 8 บิต 1010000X (A0h)อินเตอร์เฟซการติดตามการวินิจฉัยดิจิตอลใช้ที่อยู่ 8 บิต 1010001X (A2h), ดังนั้นแผนที่ความทรงจําที่กําหนดไว้ในตอนแรกของตัวเลขชุด ID จะยังคงไม่เปลี่ยนแปลงและจึงเป็นความสอดคล้องอย่างสมบูรณ์แบบกับทั้งรายละเอียด GBIC และ SFP Multi Source Agreement.
ข้อมูลการทํางานและการวินิจฉัยถูกติดตามและรายงานโดย Digital Diagnostics Transceiver Controller (DDTC) ภายในเครื่องรับสัญญาณ ซึ่งเข้าถึงผ่านอินเตอร์เฟซซีเรียล 2 สายเมื่อโปรโตคอลลําดับถูกเปิด, สัญญาณนาฬิกาซีเรียล (SCL, Mod Def 1) ถูกผลิตโดยเจ้าภาพ. ด้านขอบบวกนาฬิกาข้อมูลใน SFP transceiver ในส่วนของ E2PROM ที่ไม่ได้รับการป้องกันการเขียนด้านลบนาฬิกาข้อมูลจาก SFP เครื่องรับ. สัญญาณข้อมูลลําดับ (SDA, Mod Def 2) เป็นแบบสองทิศสําหรับการถ่ายทอดข้อมูลลําดับ. โฮสต์ใช้ SDA ร่วมกับ SCL เพื่อระบุจุดเริ่มต้นและจุดจบของการเปิดโปรโตคอลลําดับความทรงจําถูกจัดเป็นชุดของคําข้อมูล 8 บิต ที่สามารถแก้ไขได้เป็นตัวต่อตัวหรือลําดับการวินิจฉัยดิจิตอลสําหรับ TK-B3424-3LCD20 มีการปรับขนาดภายในโดยกําหนด
แบบปกติ อินเตอร์เฟซ วงจร
แพ็คเกจ ขนาด
กฎหมาย ความสอดคล้อง
| ลักษณะ | รายละเอียด | ผลงาน |
| การปล่อยไฟฟ้าสแตตติก (ESD) | IEC/EN 61000-4-2 | สอดคล้องกับมาตรฐาน |
| การแทรกแซงทางแม่เหล็กไฟฟ้า (EMI) | ขนาดความหนาของเครื่องยนต์ | สอดคล้องกับมาตรฐาน |
| ความปลอดภัยของสายตาด้วยเลเซอร์ | FDA 21CFR 104010, 1040.11 IEC/EN 60825-1, 2 | ผลิตภัณฑ์เลเซอร์ประเภท 1 |
| การรับรู้องค์ประกอบ | IEC/EN 60950, UL | สอดคล้องกับมาตรฐาน |
| ROHS | 2002/95/EC | สอดคล้องกับมาตรฐาน |
| EMC | EN61000-3 | สอดคล้องกับมาตรฐาน |
