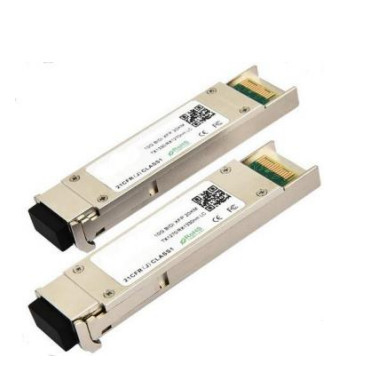

• 10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270 nm
10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270 nm

10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270 nm

รายละเอียดสินค้า:

สถานที่กำเนิด: กวางตุ้ง, เซินเจิ้น
ชื่อแบรนด์: TAKFLY
ได้รับการรับรอง: CE,ROHS,REACH,ISO9001,ISO14001
หมายเลขรุ่น: TK-Bxx92-3LCD60

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: US$0.01 ~ US$1200/PC
เวลาการส่งมอบ: 3-7วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
อัตราส่วน: 50/50 ความยาวคลื่นศูนย์กลาง: 1450นาโนเมตร
การสูญเสียการแทรก: ≤0.3dB น้ำหนักบรรจุภัณฑ์: 10g
ประเภทของแพคเกจ: ไฟเบอร์เปลือย, ท่อหลวม 900um, สายเคเบิล 2 มม ความยาวคลื่น: 1310nm
การจัดแนวแกน: แกนช้าหรือแกนเร็ว ช่วงความยาวคลื่น: 1310นาโนเมตร, 1550นาโนเมตร
การใช้งาน: ระบบสื่อสารด้วยแสง อัตราส่วนตัวแยก: 98/2
อุณหภูมิในการจัดเก็บ: -40~+85℃ หมายเลขพอร์ต: 1X2
ความยาวของเส้นใย: 1 เมตร ไฟเบอร์: สายใย PM Corning 980nm
ความสามารถในการจัดการพลังงาน: พลังงานสูง
เน้น:

เครื่องรับสัญญาณสองทิศ 1330nm XFP

,

เครื่องรับสัญญาณสองทิศ 60KM XFP

,

เครื่องรับสัญญาณสองทิศ 10Gbps XFP

รายละเอียดสินค้า

คำอธิบาย
  • TAKFLY XFP-TKBxx92-3LCD60 สอดคล้องกับ IEEE803.3ae 10Gbase-Bx และระยะการส่งข้อมูลสูงสุด 60 กม. บน SMF

  • โมดูลตัวรับส่งสัญญาณประกอบด้วยตัวส่งสัญญาณที่มีตัวส่งเลเซอร์ DFB 1270/ 1330nm และส่วนตัวรับประกอบด้วยโฟโตไดโอด APD ที่รวมเข้ากับ TIA ตัวส่งและตัวรับจะแยกจากกันภายในช่วงอุณหภูมิกว้าง 0°C ถึง +70°C และให้การกระจายความร้อนที่เหมาะสมและ การป้องกันแม่เหล็กไฟฟ้าที่ดีเยี่ยมทำให้มีความหนาแน่นของพอร์ตสูงสำหรับระบบ 10GbE



คุณสมบัติ

  • รองรับอัตราบิต 9.95Gb/s ถึง 10.5Gb/s
  • รอยเท้า XFP ที่เสียบปลั๊กได้ทันที

  • ความยาวลิงค์สูงสุด 60KM พร้อม SMF

  • เครื่องส่งสัญญาณเลเซอร์ DFB 1270/ 1330nm และตัวรับสัญญาณ 1330/ 1270nm

  • แพ็คเกจ XFP MSA พร้อมตัวเชื่อมต่อ LC

  • ไม่จำเป็นต้องมีนาฬิกาอ้างอิง

  • การสนับสนุนย้อนกลับแบบวนซ้ำ

  • +3.3V ,+1.8V แหล่งจ่ายไฟ

  • การกระจายพลังงาน <2W

  • เข้ากันได้กับมาตรฐาน RoHS

  • ฟังก์ชั่นการวินิจฉัยแบบดิจิตอลในตัว

  • ช่วงอุณหภูมิ 0°C ถึง 70°C



การใช้งาน

  1. 10GBASE-ER 10G อีเธอร์เน็ตที่ 10.3125Gbps
  2. 10GBASE-EW 10G อีเธอร์เน็ตที่ 9.953Gbps
  3. 1200-SM-LL-L 1-0G ไฟเบอร์แชนเนลที่ 10.51875Gbps

คะแนนสูงสุดที่แน่นอน

พารามิเตอร์ เครื่องหมาย นาที- ประเภท- สูงสุด- หน่วย บันทึก
อุณหภูมิในการจัดเก็บ ทศ -40 - 85 องศาเซลเซียส
การจัดเก็บความชื้นโดยรอบ ฮ่า 5 - 95 -
ความชื้นสัมพัทธ์ในการทำงาน RH - - 85 -
แรงดันไฟฟ้าของแหล่งจ่ายไฟ วีซีซี -0.3 - 4 วี
แรงดันไฟฟ้าขาเข้าของสัญญาณ วีซีซี วีซีซี-0.3 - วีซีซี+0.3 วี



เงื่อนไขการใช้งานที่แนะนำ

พารามิเตอร์ เครื่องหมาย นาที- ประเภท- สูงสุด- หน่วย บันทึก
อุณหภูมิในการทำงานโดยรอบ ตา 0 - 70 องศาเซลเซียส โดยไม่มีการไหลของอากาศ
แรงดันไฟฟ้าของแหล่งจ่ายไฟ วีซีซี 3.14 3.3 3.47 วี
กระแสไฟของแหล่งจ่ายไฟ ไอซีซี - - 450 มิลลิแอมป์
อัตราข้อมูล บีอาร์   10.3125   Gbps
ระยะการส่งข้อมูล ทีดี 2 - 60 กม หมายเหตุ (1)
เส้นใยคู่ ไฟเบอร์โหมดเดี่ยว ITU-T G.652
หมายเหตุ:
1) วัดด้วย SMF


ข้อมูลจำเพาะของเครื่องส่งสัญญาณ

พารามิเตอร์ เครื่องหมาย นาที. ประเภท สูงสุด หน่วย บันทึก
กำลังเปิดตัวโดยเฉลี่ย ปณ 2 - 6 เดซิเบลเมตร
กำลังเปิดตัวเฉลี่ย (ปิดเลเซอร์) มุ่ย-ของ F



-



-

 -30 เดซิเบลเมตร หมายเหตุ (1)
แอมพลิจูดการปรับแสง โอมา -3 - - เดซิเบลเมตร หมายเหตุ (1)
ช่วงความยาวคลื่นกลาง เลซี   1270/1330   นาโนเมตร
อัตราส่วนการปราบปรามโหมดด้านข้าง สสส 30 - - เดซิเบล
สเปกตรัมแบนด์วิธ (-20dB) ซิ - - 1 นาโนเมตร
อัตราส่วนการสูญพันธุ์ เอ่อ 3.5 6 - เดซิเบล หมายเหตุ (2)
เอาท์พุตมาส์กตา สอดคล้องกับ FC_PI_4 REV 7.0   หมายเหตุ (2)
หมายเหตุ:

1) พลังงานแสงถูกปล่อยเข้าสู่ SMF

2) วัดด้วยรูปแบบการทดสอบ RPBS 2^31-1 @10.3125Gbs



ข้อมูลจำเพาะของเครื่องรับ

พารามิเตอร์ เครื่องหมาย นาที- ประเภท- สูงสุด- หน่วย บันทึก
ความยาวคลื่นแสงอินพุต เลติน   1330/1270   นาโนเมตร
ความไวของตัวรับโดยเฉลี่ย เข็มหมุด - - -20 เดซิเบลเมตร หมายเหตุ (1)
กำลังไฟฟ้าอิ่มตัวของอินพุต (โอเวอร์โหลด) พสท 0.5 - - เดซิเบลเมตร หมายเหตุ (1)
LOS ยืนยัน พีเอ -30 - - เดซิเบลเมตร
LOS ยกเลิกการยืนยัน พีดี - - -25 เดซิเบลเมตร
LOS-ฮิสเทรีซิส ฟิสิกส์ 0.5 - 4 เดซิเบล
บันทึก:

1) วัดด้วยรูปแบบการทดสอบ RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB



ลักษณะการเชื่อมต่อทางไฟฟ้า

พารามิเตอร์ เครื่องหมาย นาที- ประเภท- สูงสุด- หน่วย บันทึก
กระแสไฟรวมทั้งหมด ไอซีซี - - 350 มิลลิแอมป์
เครื่องส่ง
แรงดันไฟฟ้าอินพุตข้อมูลส่วนต่าง วีดีที 120 - 820 mVp-p
อิมพีแดนซ์อินพุตสายดิฟเฟอเรนเชียล ริน 85 100 115 โอห์ม
ข้อผิดพลาดของเครื่องส่งสัญญาณเอาต์พุต - สูง VFaultH 2.4 - วีซีซี วี
เครื่องส่งสัญญาณผิดพลาดเอาต์พุต-ต่ำ VFaultL -0.3 - 0.8 วี
เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า - สูง VDisH 2 - วีซีซี+0.3 วี
เครื่องส่งสัญญาณปิดการใช้งานแรงดันไฟฟ้า- ต่ำ VDisL -0.3 - 0.8 วี
ผู้รับ
แรงดันเอาต์พุตข้อมูลส่วนต่าง วีดีอาร์ 300 - 850 mVp-p
ความต้านทานเอาต์พุตของเส้นดิฟเฟอเรนเชียล ปราชัย 80 100 120 โอห์ม
ตัวรับ LOS ตัวต้านทานแบบดึงขึ้น ร.ล.ส 4.7 - 10 โคห์ม
ข้อมูลขาออกเวลาเพิ่มขึ้น / ลดลง tr/tf 20 - - ปล
แรงดันขาออก LOS-สูง วลอส 2 - วีซีซี วี
แรงดันขาออก LOS-ต่ำ วีลอสแอล -0.3 - 0.4 วี



เข็มหมุด คำอธิบาย

10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270 nm 0

เข็มหมุด

ตรรกะ

เครื่องหมาย

ชื่อ/คำอธิบาย

บันทึก
1   จีเอ็นดี กราวด์โมดูล 1
2   วี5 อุปกรณ์เสริม –5.2 แหล่งจ่ายไฟ – ไม่จำเป็น
3 LVTTL-I Mod-Desel ยกเลิกการเลือกโมดูล; เมื่อถือไว้ต่ำจะทำให้โมดูลตอบสนองต่อคำสั่งอินเทอร์เฟซแบบอนุกรม 2 สายได้
4 LVTTL-O ขัดจังหวะ ขัดจังหวะ (บาร์); บ่งชี้ถึงสภาวะที่สำคัญซึ่งสามารถอ่านได้ผ่านอินเทอร์เฟซแบบ 2 สายแบบอนุกรม 2
5 LVTTL-I TX_DIS ปิดการใช้งานเครื่องส่งสัญญาณ; แหล่งเลเซอร์ของตัวส่งสัญญาณปิดอยู่
6   VCC5 +5 พาวเวอร์ซัพพลาย
7   จีเอ็นดี กราวด์โมดูล 1
8   VCC3 พาวเวอร์ซัพพลาย +3.3V
9   VCC3 พาวเวอร์ซัพพลาย +3.3V
10 LVTTL-I เอสซีแอล นาฬิกาอินเทอร์เฟซแบบ 2 สายแบบอนุกรม 2
11 LVTTLI/O สดีเอ สายข้อมูลอินเทอร์เฟซแบบอนุกรม 2 สาย 2
12 LVTTL-O Mod_Abs ไม่มีโมดูล; แสดงว่าไม่มีโมดูลอยู่ ต่อสายดินในโมดูล 2
13 LVTTL-O Mod_NR โมดูลไม่พร้อม; XGIGA กำหนดให้เป็นตรรกะหรือระหว่าง RX_LOS และ Loss of Lock ใน TX/RX 2
14 LVTTL-O RX_LOS ตัวรับสัญญาณสูญเสียตัวบ่งชี้สัญญาณ 2
15   จีเอ็นดี กราวด์โมดูล 1
16   จีเอ็นดี กราวด์โมดูล 1
17 ซีเอ็มแอล-โอ ถ- ตัวรับสัญญาณข้อมูลกลับด้าน
18 ซีเอ็มแอล-โอ อาร์ดี+ ตัวรับสัญญาณข้อมูลเอาต์พุตแบบไม่กลับด้าน
19   จีเอ็นดี กราวด์โมดูล 1
20   VCC2 พาวเวอร์ซัพพลาย +1.8V – ไม่จำเป็น





21





LVTTL-I





P_ลง/RST

 ปิดเครื่อง; เมื่ออยู่สูง ให้วางโมดูลไว้ในโหมดสแตนด์บายพลังงานต่ำ และบนขอบที่ตกลงมาของ P_Down จะเริ่มการรีเซ็ตโมดูล
      รีเซ็ต; ขอบที่ตกลงมาจะเริ่มต้นการรีเซ็ตโมดูลโดยสมบูรณ์ รวมถึงอินเทอร์เฟซแบบอนุกรมแบบ 2 สาย ซึ่งเทียบเท่ากับวงจรกำลัง
22   VCC2 พาวเวอร์ซัพพลาย +1.8V – ไม่จำเป็น
23   จีเอ็นดี กราวด์โมดูล 1
24 PECL-I RefCLK+ อินพุตนาฬิกาอ้างอิงแบบไม่กลับด้าน, AC ต่อพ่วงบนบอร์ดโฮสต์ - ไม่จำเป็น 3
25 PECL-I RefCLK- อินพุตกลับหัวนาฬิกาอ้างอิง, AC ต่อพ่วงบนบอร์ดโฮสต์ - ไม่จำเป็น 3
26   จีเอ็นดี กราวด์โมดูล 1
27   จีเอ็นดี กราวด์โมดูล 1
28 CML-I ทีดี- อินพุตข้อมูลกลับด้านของเครื่องส่งสัญญาณ
29 CML-I ทีดี+ อินพุตข้อมูลแบบไม่กลับด้านของเครื่องส่งสัญญาณ
30   จีเอ็นดี กราวด์โมดูล 1

หมายเหตุ:

1) กราวด์วงจรโมดูลถูกแยกออกจากกราวด์แชสซีโมดูลภายในโมดูล

2) เปิดนักสะสม; ควรดึงขึ้นด้วย 4.7k – 10kohms บนบอร์ดโฮสต์ให้มีแรงดันไฟฟ้าระหว่าง 3.15V ถึง 3.6V

3) XFP-10GER ไม่จำเป็นต้องมีอินพุตนาฬิกาอ้างอิง หากมีก็จะถูกละเลย



บล็อคแนะนำ เซอร์กิต

10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270 nm 1

โครงร่าง ขนาด

10Gbps XFP Bi-Directional Transceiver, 60KM Reach Tx1270/1330nm / Rx1330/1270 nm 2



การปฏิบัติตามกฎระเบียบ

คุณสมบัติ อ้างอิง ผลงาน
การคายประจุไฟฟ้าสถิต (ESD) IEC/EN 61000-4-2 เข้ากันได้กับมาตรฐาน
การรบกวนทางแม่เหล็กไฟฟ้า (EMI)

FCC ส่วนที่ 15 คลาส B EN 55022 คลาส B

(CISPR22A)

 เข้ากันได้กับมาตรฐาน
ความปลอดภัยของดวงตาด้วยเลเซอร์ อย.21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 ผลิตภัณฑ์เลเซอร์คลาส 1
การรับรู้ส่วนประกอบ IEC/EN 60950,UL เข้ากันได้กับมาตรฐาน
ROHS 2002/95/อีซี เข้ากันได้กับมาตรฐาน
อีเอ็มซี EN61000-3 เข้ากันได้กับมาตรฐาน
