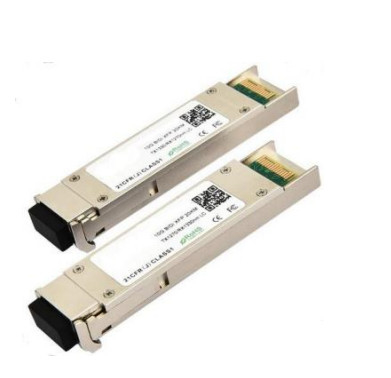

10Gbps ไดเรชั่นสอง XFP เทรนไซเวอร์ 20KM Reach Tx1270/Rx1330nm Tx1330/Rx1270nm
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กวางตุ้ง, เซินเจิ้น |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | TK-Bxx92-3LCD20 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| เวลาการส่งมอบ: | 3-7วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| อัตราส่วน: | 50/50 | ความยาวคลื่นศูนย์กลาง: | 1450นาโนเมตร |
|---|---|---|---|
| การสูญเสียการแทรก: | ≤0.3dB | น้ำหนักบรรจุภัณฑ์: | 10g |
| ประเภทของแพคเกจ: | ไฟเบอร์เปลือย, ท่อหลวม 900um, สายเคเบิล 2 มม | ความยาวคลื่น: | 1310nm |
| การจัดแนวแกน: | แกนช้าหรือแกนเร็ว | ช่วงความยาวคลื่น: | 1310นาโนเมตร, 1550นาโนเมตร |
| การใช้งาน: | ระบบสื่อสารด้วยแสง | อัตราส่วนตัวแยก: | 98/2 |
| อุณหภูมิในการจัดเก็บ: | -40~+85℃ | หมายเลขพอร์ต: | 1X2 |
| ความยาวของเส้นใย: | 1 เมตร | ไฟเบอร์: | สายใย PM Corning 980nm |
| ความสามารถในการจัดการพลังงาน: | พลังงานสูง | ||
| เน้น: | เครื่องรับสัญญาณ XFP สองทิศ,เครื่องรับสัญญาณ XFP 20KM,เครื่องรับสัญญาณ XFP 10Gbps |
||
รายละเอียดสินค้า
- TAKFLY XFP-TKBxx92-3LCD20 เป็นที่สอดคล้องกับ IEEE803.3ae 10Gbase-Bx. และระยะทางการส่งถึง 20KM บน SMF.
- โมดูลตัวรับสัญญาณประกอบด้วยตัวส่งสัญญาณด้วยตัวส่งสัญญาณเลเซอร์ DFB 1270/ 1330nmเครื่องปรับเสียงก่อนเครื่องตรวจจับ 1330/ 1270nm ที่บูรณาการ (IDP) ที่ติดตั้งในหัวเครื่องแสงและ IC ปรับเสียงหลังเครื่องปรับเสียง. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
ครับ
ลักษณะ
- รองรับอัตราบิต 9.95Gb/s ถึง 10.5Gb/s
- ครับรองเท้า XFP ที่ติดต่อได้ร้อน
-
ความยาวของเส้นทางสูงสุด 20KM กับ SMF
-
1270/ 1330nm DFB เลเซอร์ส่งและ 1330/ 1270nm รับ
-
แพ็คเกจ XFP MSA พร้อมเครื่องเชื่อม LC
-
ไม่จําเป็นต้องใช้นาฬิกาอ้างอิง
-
สนับสนุนลุปหลัง
-
+3.3V, +1.8V พลังงาน
-
การสูญเสียพลังงาน < 2W
-
สอดคล้องกับ RoHS
-
ฟังก์ชันการวินิจฉัยดิจิตอลที่ติดตั้ง
-
ระยะอุณหภูมิ 0 °C ถึง 70 °C
การใช้งาน
- 10GBASE-LR ที่ 10.3125Gbps
- 10GBASE-LW ที่ 9.953Gbps
- 10GBASE-BX 10G เอเธิร์น
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที. | แบบ. | แม็กซ์. | หน่วย | หมายเหตุ |
| อุณหภูมิในการเก็บ | Ts | - 40 | - | 85 | oC | |
| ความชื้นของบริเวณเก็บรักษา | HA | 5 | - | 95 | % | |
| ความชื้นสัมพัทธ์ในการทํางาน | RH | - | - | 85 | % | |
| ความดันไฟฟ้า | VCC | - 03 | - | 4 | V | |
| ความดันไฟเข้าสัญญาณ | VCC | วีซีซี-03 | - | Vcc+03 | V |
สภาพการทํางานที่แนะนํา
| ปริมาตร | สัญลักษณ์ | นาที. | แบบ. | แม็กซ์. | หน่วย | หมายเหตุ |
| อุณหภูมิการทํางานภายใน | TA | 0 | - | 70 | oC | ไม่มีการไหลผ่านอากาศ |
| ความดันไฟฟ้า | VCC | 3.14 | 3.3 | 3.47 | V | |
| กระแสไฟฟ้า | ICC | - | - | 450 | mA | |
| อัตราข้อมูล | BR | 10.3125 | Gbps | |||
| ระยะทางส่ง | TD | 2 | - | 20 | กม. | หมายเหตุ (1) |
| สายใยผสม | สายใยแบบเดียว | ITU-T G652 | ||||
รายละเอียดของเครื่องส่ง
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ |
| พลังการเปิดตัวเฉลี่ย | โปรโมชั่น | -2 | - | 2 | dBm | |
| พลังงานการเปิดตัวเฉลี่ย ((เลเซอร์ปิด) | ราคา F |
- |
- |
- 30 | dBm | หมายเหตุ (1) |
| อัมพลิทูด์ของการปรับเปลี่ยนทางแสง | OMA | -3 | - | - | dBm | หมายเหตุ (1) |
| ระยะความยาวคลื่นกลาง | λC | 1270/1330 | nm | |||
| อัตราการยับยั้งแบบด้านข้าง | SMSR | 30 | - | - | dB | |
| ความกว้างแบนด์บิดของสายวิทยุ ((-20dB) | σ | - | - | 1 | nm | |
| อัตราการสูญหาย | รพ.ด่วน | 3.5 | 6 | - | dB | หมายเหตุ (2) |
| หน้ากากตาออก | สอดคล้องกับ FC_PI_4 REV 70 | หมายเหตุ (2) | ||||
1) พลังแสงถูกปล่อยไปยัง SMF
2) วัดด้วยรูปแบบการทดสอบ RPBS 2^31-1 @ 10.3125Gbs
ระบบรับ
| ปริมาตร | สัญลักษณ์ | นาที. | แบบ. | แม็กซ์. | หน่วย | หมายเหตุ |
| ความยาวคลื่นทางออนไลน์ | λIN | 1330/1270 | nm | |||
| ความรู้สึกของตัวรับโดยเฉลี่ย | PIN | - | - | -14.4 | dBm | หมายเหตุ (1) |
| พลังการเติบโตของอินทุ (ออฟเวอร์โหลด) | PSAT | 0.5 | - | - | dBm | หมายเหตุ (1) |
| รายละเอียด | PA | - 30 | - | - | dBm | |
| รายละเอียดของรายละเอียด | PD | - | - | - 15 | dBm | |
| LOS - ไฮสเตเรซิส | PHys | 0.5 | - | 4 | dB |
1) วัดด้วยแบบทดสอบ RPBS 2^31-1 @ 10.3125Gbs BER=< 10^-12 ER=6DB
ลักษณะของอินเตอร์เฟซไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที. | แบบ. | แม็กซ์. | หน่วย | หมายเหตุ |
| กระแสไฟฟ้ารวม | Icc | - | - | 350 | mA | |
| เครื่องส่งสัญญาณ | ||||||
| ความดันไฟเข้าข้อมูลต่าง | VDT | 120 | - | 820 | mVp-p | |
| ความขัดขวางการเข้าสายความแตกต่าง | RIN | 85 | 100 | 115 | โอม | |
| ความผิดพลาดของเครื่องส่งไฟฟ้า | VFaultH | 2.4 | - | Vcc | V | |
| อุปกรณ์ส่งสัญญาณผิดพลาด Output-Low | VFaultL | - 03 | - | 0.8 | V | |
| พลังงานสื่อปิด โวลเตชั่นสูง | VDisH | 2 | - | Vcc+03 | V | |
| ปิดเครื่องส่งไฟฟ้า ความดันต่ํา | VDisL | - 03 | - | 0.8 | V | |
| เครื่องรับ | ||||||
| ความดันออกข้อมูลความแตกต่าง | VDR | 300 | - | 850 | mVp-p | |
| ความขัดขวางการออกของสายความแตกต่าง | ROUT | 80 | 100 | 120 | โอม | |
| รับ LOS ดึงตัวต่อ | RLOS | 4.7 | - | 10 | โคม | |
| ข้อมูลออก เวลาเพิ่ม/ลด | tr/tf | 20 | - | - | ps | |
| LOS Output Voltage-High | VLOSH | 2 | - | Vcc | V | |
| LOS ความดันออกต่ํา | VLOSL | - 03 | - | 0.4 | V | |
ปิน คําอธิบาย
|
ปิน |
สงสัย |
สัญลักษณ์ |
ชื่อ / คําอธิบาย |
หมายเหตุ |
| 1 | GND | โมดูลพื้นดิน | 1 | |
| 2 | VEE5 | ปรับปรุงการใช้งาน | ||
| 3 | LVTTL-I | โมด-ดีเซล | Module De-select; เมื่อถือต่ําอนุญาตให้โมดูลตอบสนองคําสั่งอินเตอร์เฟซซีเรียล 2 สาย | |
| 4 | LVTTL-O | หยุด | สะดุด (บาร์); แสดงถึงการมีของสภาพสําคัญที่สามารถอ่านผ่านอินเตอร์เฟซ 2-สายลําดับ | 2 |
| 5 | LVTTL-I | TX_DIS | เครื่องส่งปิด; เครื่องส่งแหล่งเลเซอร์ปิด | |
| 6 | VCC5 | +5 การให้พลังงาน | ||
| 7 | GND | โมดูลพื้นดิน | 1 | |
| 8 | VCC3 | พลังงานพลังงาน +3.3V | ||
| 9 | VCC3 | พลังงานพลังงาน +3.3V | ||
| 10 | LVTTL-I | SCL | นาฬิกาอินเตอร์เฟซ 2 สายแบบซีเรียล | 2 |
| 11 | LVTTLI/O | SDA | สายข้อมูลอินเตอร์เฟียส 2 สายลําดับ | 2 |
| 12 | LVTTL-O | Mod_Abs |
โมดูลหายไป แสดงว่าโมดูลหายไป โมดูล |
2 |
| 13 | LVTTL-O | Mod_NR |
Module Not Ready; XGIGA กําหนดมันว่าเป็น logical OR ระหว่าง RX_LOS และการสูญเสียการล็อคใน TX/RX |
2 |
| 14 | LVTTL-O | RX_LOS | ตัวชี้สัญญาณการสูญเสียสัญญาณของตัวรับ | 2 |
| 15 | GND | โมดูลพื้นดิน | 1 | |
| 16 | GND | โมดูลพื้นดิน | 1 | |
| 17 | CML-O | RD- | เครื่องรับข้อมูลออกแบบกลับ | |
| 18 | CML-O | RD+ | เครื่องรับข้อมูลที่ออกไม่ได้ | |
| 19 | GND | โมดูลพื้นดิน | 1 | |
| 20 | VCC2 | +1.8V พลังงานไฟฟ้า ไม่จําเป็น | ||
|
21 |
LVTTL-I |
P_Down/RST |
พลังงานลง; เมื่อสูง, วางโมดูลในพลังงานต่ํา ระบบรอและด้านล่างของ P_Down เริ่มการ การตั้งค่าใหม่ของโมดูล |
|
| การรีเซ็ต; ขอบที่ตกจะเริ่มการรีเซ็ตแบบครบถ้วนของโมดูลรวมถึงอินเตอร์เฟซลําดับ 2 สาย, เท่ากับวงจรพลังงาน | ||||
| 22 | VCC2 | +1.8V พลังงานไฟฟ้า ไม่จําเป็น | ||
| 23 | GND | โมดูลพื้นดิน | 1 | |
| 24 | PECL-I | อ้างอิง: | นาฬิกาอ้างอิง input ไม่พลิกกลับ, AC ติดต่อบนบอร์ดเจ้าภาพ ไม่จําเป็น | 3 |
| 25 | PECL-I | อ้างอิง | การนําเข้าเวลาอ้างอิงที่พลิกกลับ, AC ที่เชื่อมต่อกับบอร์ดโฮสต์ | 3 |
| 26 | GND | โมดูลพื้นดิน | 1 | |
| 27 | GND | โมดูลพื้นดิน | 1 | |
| 28 | CML-I | TD- | การใส่ข้อมูลที่พลิกกลับจากเครื่องส่ง | |
| 29 | CML-I | TD+ | เครื่องส่งข้อมูลที่ไม่พลิก | |
| 30 | GND | โมดูลพื้นดิน | 1 |
หมายเหตุ:
1) แผ่นดินวงจรของโมดูลถูกแยกจาก แผ่นดินเซสซี่ของโมดูลภายในโมดูล
2) เปิดคอลเลคเตอร์; ควรดึงขึ้นกับ 4.7k 10kohms บนบอร์ดโฮสต์ที่ความกระชับกําลังระหว่าง 3.15V และ 3.6V
3) input reference clock ไม่จําเป็นโดย XFP-10GER หากมีมันจะถูกละเลย
แนะนําบล็อก วงจร
รูปแบบ ขนาด
การปฏิบัติตามกฎหมาย
| ลักษณะ | รายละเอียด | ผลงาน |
| การปล่อยไฟฟ้าสแตตติก (ESD) | IEC/EN 61000-4-2 | สอดคล้องกับมาตรฐาน |
| การแทรกแซงทางแม่เหล็กไฟฟ้า (EMI) |
FCC ส่วน 15 ชั้น B EN 55022 ชั้น B (CISPR 22A) |
สอดคล้องกับมาตรฐาน |
| ความปลอดภัยของสายตาด้วยเลเซอร์ | FDA 21CFR 104010, 1040.11 IEC/EN 60825-1, 2 | ผลิตภัณฑ์เลเซอร์ประเภท 1 |
| การรับรู้องค์ประกอบ | IEC/EN 60950, UL | สอดคล้องกับมาตรฐาน |
| ROHS | 2002/95/EC | สอดคล้องกับมาตรฐาน |
| EMC | EN61000-3 | สอดคล้องกับมาตรฐาน |
ฟังก์ชันการวินิจฉัยดิจิตอล
เครื่องรับสัญญาณ TAKFLY TK-B3524-3LCD2 รองรับโปรโตคอลการสื่อสารลําดับ 2 สาย ตามที่กําหนดใน SFP MSA. มันเกี่ยวข้องอย่างใกล้ชิดกับ E2PROM ที่กําหนดในมาตรฐาน GBICมีสเปคชันไฟฟ้าเหมือนกัน.
