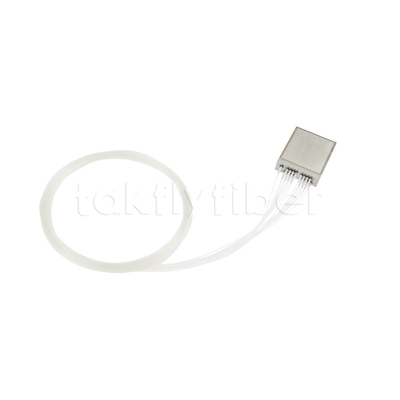

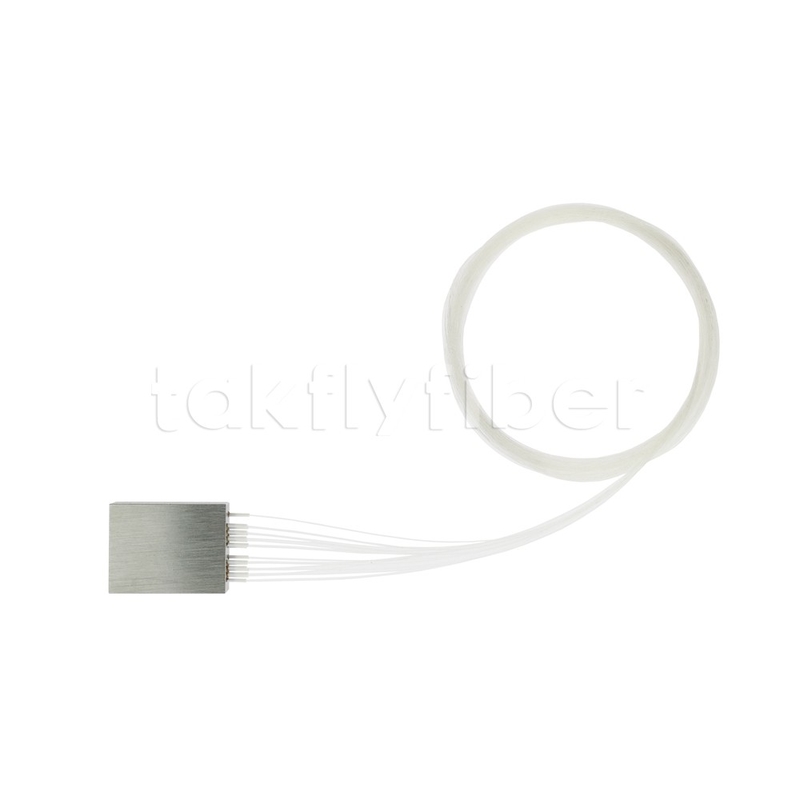

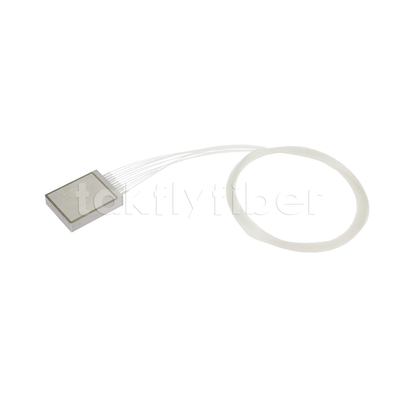

โมดูล DWDM แบบอุตสาหกรรม 16CH Ultra Compact
รายละเอียดสินค้า:
| ชื่อแบรนด์: | DF/TAKFLY/OEM |
| ได้รับการรับรอง: | CE/ROHS/REACH/ISO9001/ISO14001 |
| หมายเลขรุ่น: | tk-dwdm-16ch-ulc |
| Document: | Takfly Product Catalogue.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | 899.99 |
| รายละเอียดการบรรจุ: | กล่องภายใน+กล่อง |
| เวลาการส่งมอบ: | 7-9 ทำงาน ays |
| เงื่อนไขการชำระเงิน: | T/T,Western Union |
| สามารถในการผลิต: | 200 ชิ้นต่อสัปดาห์ |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขช่อง: | 16 | ความยาวคลื่นกลางช่องสัญญาณ: | ITU |
|---|---|---|---|
| การสูญเสียการแทรก mux หรือ demux: | ≤2.5dB | แยกติดอยู่ติดกัน: | ≥30dB |
| แยกไม่ออก: | ≥40dB | การสูญเสียขึ้นอยู่กับโพลาไรเซชัน: | ≤0.4dB |
| ส่งคืนการสูญเสีย: | ≥45dB | ขนาด: | 30x23x6.5mm |
| อุณหภูมิการทํางาน: | -40~ +85℃ | ||
รายละเอียดสินค้า
โมดูล DWDM แบบอุตสาหกรรม 16CH Ultra Compact
กองวิจัยและพัฒนาของ Takfly ได้พัฒนา DWDM แบบอุตสาหกรรมซึ่งใช้เทคโนโลยีกรองแผ่นบาง (TFF) ที่พัฒนาได้ดี และใช้วิธีการบูรณาการไมโครออปติกสเปซฟรี ultra-compactอุปกรณ์สามารถทํางานได้ในช่วงอุณหภูมิที่กว้างขวาง และมีประสิทธิภาพที่ไม่ธรรมดา ซึ่งสามารถตอบสนองความต้องการมาตรฐานของอุตสาหกรรม
ลักษณะ
1ความสูญเสียการใส่ที่ต่ํามาก
2. TFF เทคโนโลยีพื้นที่อิสระ
3. โมดูลปัสสิฟ ไม่ต้องการพลังงานไฟฟ้า
4. อุณหภูมิการทํางานที่มั่นคง
5. การผสมผสานวงจรที่กําหนดเอง
การใช้งาน
1. DWDM ไฮบริดผ่านเครือข่าย CWDM
2. การขยายท่าเรือเพื่อการเพิ่มความกว้างแบนด์วิทในอนาคต
3. เครือข่าย 5G
รหัสสินค้า
|
รายการ จํานวน |
ลูกค้า ส่วน จํานวน |
ออตติกอนาคต ส่วน จํานวน |
คําอธิบาย |
|
1 |
NA |
NA |
16CH DWDM โมดูล,ITU, 100กิโลกรัมG657A2 สายใย 900อืม หาย ท่อ,-40 ~ + 85°C,FC/APC |
รายละเอียด
2.1 16CH 100GHz MUX&DEMUX รายละเอียด DWDM
|
ปริมาตร |
รายละเอียด |
หน่วย |
|
|
ช่องทาง จํานวน |
16 |
CH |
|
|
ความยาวคลื่นกลางช่องทาง (nm) |
ITU |
|
|
|
ช่องทาง แบนด์ผ่าน(0.5dB) |
λc ± 011 |
nm |
|
|
Mux หรือ Demux การใส่ ความเสียหาย |
≤ 25 |
dB |
|
|
การแยกตัว |
ใกล้เคียง |
≥ 30 |
dB |
|
ไม่ติดกัน |
≥ 40 |
dB |
|
|
การขั้วโลก คนที่อยู่ภายใต้ความคุ้มครอง ความเสียหาย |
≤0.4 |
dB |
|
Ripple |
≤0.5 |
dB |
|
กลับ ความเสียหาย |
≥45 |
dB |
|
ขนาด |
30x23x65 |
mm |
|
สายใย ประเภท |
G657A2 สายใย, 900อืม ชุด |
|
|
สายใย ความยาว |
>1 |
M |
|
เครื่องเชื่อม |
FC/APC |
|
|
อุณหภูมิการทํางาน |
- 40~ + 85 |
.C |
|
อุณหภูมิในการเก็บ |
- 40 ~ + 85 |
.C |
หมายเหตุ: ดังกล่าว ปริมาตรโดยไม่เชื่อมต่อหรือ คู่ของ เครื่องเชื่อม การสูญเสีย คือ 0.25dB
