รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | ISO, CE RoHS |
| หมายเลขรุ่น: | DF-PM-ไอโซเลเตอร์-WDM |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | USD90-160/pc |
| รายละเอียดการบรรจุ: | กล่องแผลพุพอง |
| เวลาการส่งมอบ: | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที, เพย์พาล |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| การปรับแต่ง: | ใช่ | ||
|---|---|---|---|
| เน้น: | โพลาไรซ์ที่รักษาตัวแยกไฟเบอร์ออปติก,PM Isolator WDM ไฮบริด,ไฟเบอร์ออปติกไอโซเลเตอร์ ICT AI Computing |
||
รายละเอียดสินค้า

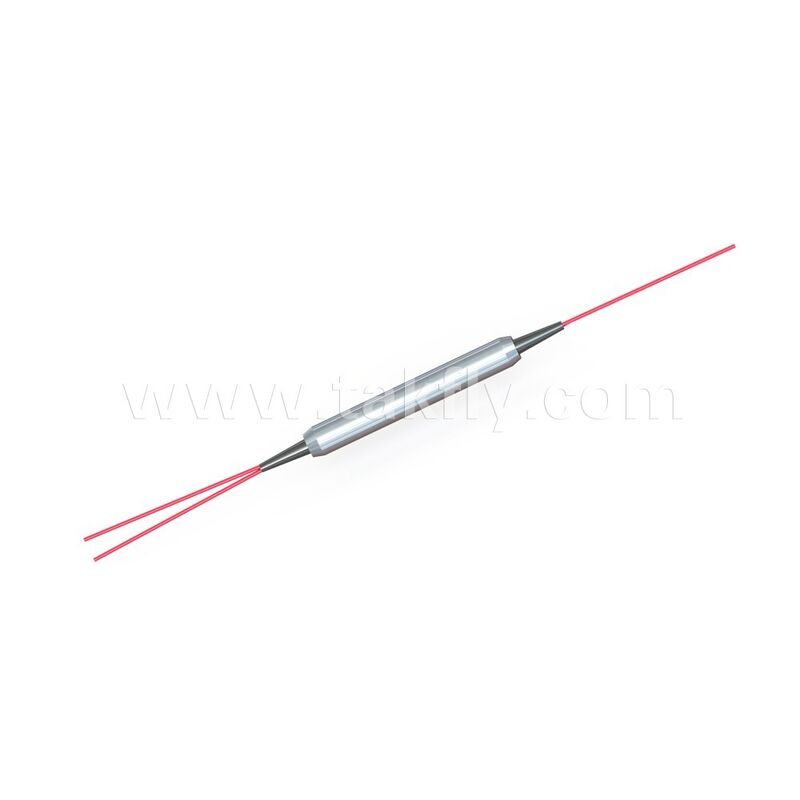

ใยแก้วนำแสงรักษาโพลาไรเซชัน PM Isolator & WDM Hybrid สำหรับการประมวลผล AI ในศูนย์ข้อมูล
PM Isolator & WDM Hybrid
PM Isolator & WDM Hybrid เป็นส่วนประกอบพิเศษที่รวมเอาออปติคัลไอโซเลเตอร์และตัวแยกสัญญาณ WDM เข้าไว้ในแพ็คเกจขนาดกะทัดรัด การผสมผสานระหว่างไอโซเลเตอร์และตัวแยกสัญญาณ WDM นี้มีประโยชน์อย่างยิ่งสำหรับการออกแบบและการใช้งานแอมพลิฟายเออร์ใยแก้วนำแสงแบบโดป มีตัวแยกสัญญาณ WDM สองประเภทให้เลือก: 1480nm/1550nm และ 980nm/1550nm สัญญาณที่หน้าต่าง 1550nm จะผ่านไอโซเลเตอร์ก่อน จากนั้นจึงรวมกับกำลังเลเซอร์ปั๊มที่ตัวแยกสัญญาณ WDM วงจรออปติคัลในขั้นตอนก่อนหน้าจะได้รับการป้องกันเนื่องจากการแยกทางแสง มีตัวเลือกการแยกแบบขั้นตอนเดียวและสองขั้นตอนให้เลือก
ผลิตภัณฑ์นี้ช่วยลดต้นทุนโดยรวมและทำให้โครงสร้างระบบง่ายขึ้น ในขณะที่ยังคงให้ประสิทธิภาพและความน่าเชื่อถือที่ดียิ่งขึ้น
คุณสมบัติหลัก
- การสูญเสียการแทรกต่ำ
- การสูญเสียผลตอบแทนสูง
- อัตราส่วนการแยกสูง
- การแยกสูง
- ความเสถียรและความน่าเชื่อถือสูง
แผนภาพโครงสร้าง
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | หน่วย | ข้อมูลจำเพาะ |
|---|---|---|
| ขั้นตอน | - | ขั้นตอนเดียว | สองขั้นตอน | ขั้นตอนเดียว | สองขั้นตอน |
| ช่องสัญญาณ | ||
| ช่วงความยาวคลื่นสัญญาณ | nm | 1064±10 | 1550±15 |
| การสูญเสียการแทรกสูงสุด | dB | 2.6 | 3.8 | 0.9 | 1.0 |
| การแยกสัญญาณย้อนกลับสูงสุด (ที่ 23°C) | dB | 40 | 52 | 40 | 52 |
| การแยกสัญญาณย้อนกลับขั้นต่ำ (ที่ 23°C) | dB | 28 | 45 | 28 | 45 |
| การแยกขั้นต่ำ (Com ถึง Pass @ ความยาวคลื่นย่าน Pass) | dB | 30 |
| อัตราส่วนการแยกขั้นต่ำ (ที่ 23°C) | dB | 20 |
| ช่องสัญญาณสะท้อนกลับ | ||
| ช่วงความยาวคลื่น | nm | 960~990 |
| การสูญเสียการแทรกสูงสุด | dB | 0.6 |
| การแยกขั้นต่ำ (Com ถึง Ref @ ความยาวคลื่นย่าน Pass) | dB | 15 |
| อัตราส่วนการแยกขั้นต่ำ (ที่ 23°C) | dB | 18 |
| การสูญเสียผลตอบแทนขั้นต่ำ | dB | 50 |
| ความเสถียรของอุณหภูมิการสูญเสียการแทรกสูงสุด | dB/°C | 0.005 |
| กำลังแสงสูงสุด (CW) | mW | 300 |
| แรงดึงสูงสุด | N | 5 |
| อุณหภูมิการทำงาน | °C | -5~+70 |
| อุณหภูมิการจัดเก็บ | °C | -40~+85 |
* สำหรับอุปกรณ์ที่มีคอนเนคเตอร์ การสูญเสียการแทรกจะสูงขึ้น 0.3dB การสูญเสียผลตอบแทนจะลดลง 5dB และอัตราส่วนการแยกจะลดลง 2dB
* คีย์คอนเนคเตอร์เริ่มต้นจะสอดคล้องกับแกนช้า
* คีย์คอนเนคเตอร์เริ่มต้นจะสอดคล้องกับแกนช้า
การใช้งาน
- ไฟเบอร์เลเซอร์
- ไฟเบอร์แอมพลิฟายเออร์
- อุปกรณ์ทดสอบ
