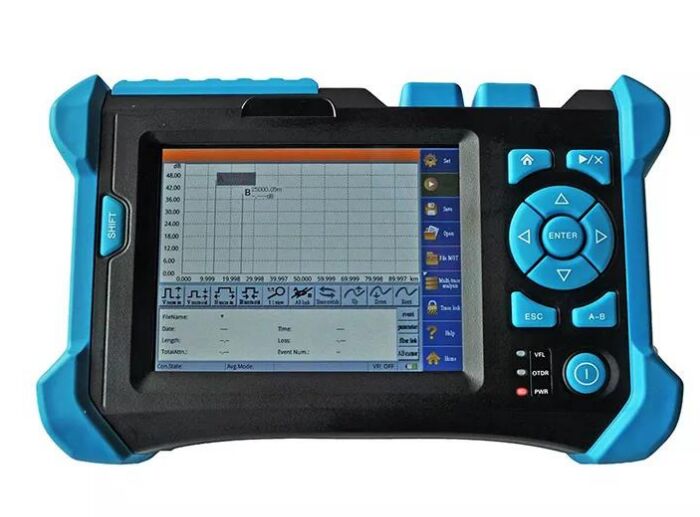

ออปติกส์ ทิม ดอมเมน รีฟเลคโตเมตร otdr สกรีนสัมผัสขนาดใหญ่ กุญแจการใช้งานง่าย
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีนเซินเจิ้น |
| ชื่อแบรนด์: | Takfly/OEM |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | เครื่องวัดแสงระยะเวลา |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | can be negotiable |
| รายละเอียดการบรรจุ: | สปอน+กล่อง+กระดาษแข็ง |
| เวลาการส่งมอบ: | 3-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| สามารถในการผลิต: | 50,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| ชื่อสินค้า: | เครื่องวัดแสงระยะเวลา | น้ำหนัก: | 1.5กก |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -10°ซ ถึง 50°ซ | อุณหภูมิหน่วยความจำ: | -40°ซ ถึง 70°ซ |
| ระยะการทดสอบสูงสุด: | 3กม | ขนาด (สูง x กว้าง x ลึก): | 150 x 235 x 66มม |
| เน้น: | เครื่องทดสอบใยแก้วนำแสง OTDR พร้อมหน้าจอสัมผัส,ปุ่มลัดสำหรับเครื่องวัดการสะท้อนแสงแบบออปติคัลไทม์โดเมน,OTDR จอใหญ่สำหรับทดสอบใยแก้วนำแสง |
||
รายละเอียดสินค้า
ออทติกัล ทาเมน (OTDR)
ภาพรวมสินค้า
เครื่องวัดระยะเวลาออฟติกส์ที่พัฒนาขึ้น มีหน้าจอสัมผัสขนาดใหญ่ พร้อมปุ่มการใช้สั้น เพื่อการทํางานง่าย
- หน้าจอสัมผัสขนาดใหญ่ + คีย์สั้นสําหรับการใช้งานที่เข้าใจง่าย
- แบตเตอรี่พอลิเมอร์ลิตียมขนาดสูงที่มีเวลาการทํางานต่อเนื่อง
- การทดสอบที่ฉลาด ด้วยการทํางานที่ง่ายและฟังก์ชันที่แข็งแรง
- การ์ดความจํา + สื่อการ์ด SD ที่มีความจุในการเก็บข้อมูล
- ความสามารถในการทดสอบ FTTx ที่ครบวงจร
- มีตัวเลือกความยาวคลื่นหลายแบบ
- การออกแบบกระดาษที่แข็งแกร่งอย่างแข็งแกร่ง พร้อมการป้องกันฝุ่นและแรงกระแทก
ผลประโยชน์ในการทํางานที่เพิ่มขึ้น
ผลงานที่แข็งแกร่งขึ้น การทํางานง่ายขึ้นมาก การทํางานที่มีประสิทธิภาพมากขึ้น
ออกแบบมาเพื่อตอบสนองความต้องการในการวัดใน FTTx, เครือข่ายกรุงเทพมหานคร, เครือข่ายกระดูกสันหลัง, และการใช้งานเครือข่ายออทคิตรอื่น ๆ
การระบุอินเตอร์เฟส
- 1 อินเตอร์เฟซออปติก 1/VFL
- 2 อินเตอร์เฟซออปติก 2/OTDR
- 3 ตัวชี้วัดการชาร์จ
- 4 อินเตอร์เฟซการ์ด SD
- 5 อินเตอร์เฟซของตัวปรับพลังงาน
- 6 อินเตอร์เฟซ earphone
- 7 อินเตอร์เฟซ USB
- 8 อินเตอร์เฟซ Ethernet
รายละเอียดเทคนิค
| ปริมาตร | รายละเอียด |
|---|---|
| ความยาวคลื่น (nm) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| ระยะไดนามิก (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| ความกว้างของกระแทก (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| โซนตาบอดเหตุการณ์ (m) | 10, ≤1.8 |
| โซนตาบอดความอ่อนแอ (m) | 20, ≤10 |
| การแสดง | 5หน้าจอสัมผัส LCD ขนาด 6 นิ้ว |
| ความเป็นเส้นตรง (dB/dB) | ± 005 |
| ขั้นต่ําการสูญเสีย (dB) | 0.05 |
| อัตราความละเอียดความเสีย (dB) | 0.01 |
| อัตราความละเอียดของตัวอย่าง (m) | 0.125 ถึง 8 |
| จุดการเก็บตัวอย่าง | 32K |
| ความไม่แน่นอนของระยะทาง (m) | ± ((1 m + 5 × 10 × ระยะทาง + ระยะเวลาการเก็บตัว) |
| ระยะทาง Scope (km) | 0.3 ถึง 180 |
| ระยะเวลาการอัพเดทแบบจริง | 0.2 |
| ความสามารถในการจดจําของรอย | การ์ด SD (4G) > 10,000 ชิ้น |
| ระยะเวลาในการวัด | กําหนดโดยผู้ใช้งาน; 5 วินาที 10 วินาที 15 วินาที 30 วินาที 1 นาที 2 นาที 3 นาที สามารถเลือก |
ข้อมูลทั่วไป
| ปริมาตร | รายละเอียด |
|---|---|
| ขนาด (H × W × D) | 150 × 235 × 66 มิลลิเมตร |
| น้ําหนัก | 1.5KG |
| อุณหภูมิ | การทํางาน: -10 °C ถึง 50 °C การเก็บรักษา: -40°C ถึง 70°C |
| ความชุ่มชื้น | 0% ถึง 95% (ไม่ประปา) |
| พลังงาน | แบตเตอรี่ลิเดียม การทํางานต่อเนื่อง ≥ 8 ชั่วโมง |
รายละเอียดอินเตอร์เฟซ
| ประเภทอินเตอร์เฟซ | รายละเอียด |
|---|---|
| อินเตอร์เฟซทางออนไลน์ | FC/UPC (PC และ APC สามารถเลือกได้) |
| อินเตอร์เฟซข้อมูล | อินเตอร์เฟซ USB, อินเตอร์เฟสการ์ด SD |
การกํากับความผิดพลาดที่มองเห็นได้ (VFL)
| ปริมาตร | รายละเอียด |
|---|---|
| ความยาวคลื่น | 650nm |
| พลังงานออก (dBm) | ≥ -3 |
| ระยะทางการทดสอบสูงสุด | 3 กิโลเมตร |
หมายเหตุทางเทคนิค
- ข้อจําแนกทางเทคนิคอธิบายผลการทํางานที่มั่นคง โดยใช้การวัดตัวเชื่อมแบบ PC แบบทั่วไป
- ระยะไดนามิกที่วัดในสัดส่วนความกว้างของแรงกระแทกสูงสุดและนาทีของสภาพเวลาเฉลี่ย
- สภาพการวัดบริเวณเขตตาบอด: เหตุการณ์การสะท้อนภายใน 4 กิโลเมตร, ความเข้มข้นของการสะท้อน < -45dB, วัดด้วยความกว้างของแรงกระแทกขั้นต่ํา
- ระยะไดนามิกที่วัดด้วยและไม่มีกรอง
ลักษณะของเครื่องวัด OTDR
- รูปแบบการวัดอัตโนมัติ: การตั้งค่าพารามิเตอร์อัตโนมัติ การเก็บข้อมูลรอย และการวิเคราะห์
- โหมดการวัดความยาวคลื่นหลายสาย: การสลับความยาวคลื่นอัตโนมัติสําหรับการวิเคราะห์การลดความหนา
- ฟังก์ชันการกําหนดรอย: การเปรียบเทียบรอยการวัดในเวลาจริงกับค่าเฉลี่ยในจอเดียวกัน
- การวิเคราะห์ความยาวคลื่นหลายสาย: การเปรียบเทียบ, การแสดงและการวิเคราะห์ของไฟล์ร่องรอยใด ๆ
- การทดสอบออนไลน์ FTTx ด้วยการระบุ splitter และปลายเส้นใย
- แบตเตอรี่ไอออนลิตียมขนาดใหญ่ที่มีเวลารอ > 8 ชั่วโมง
- โฟเมตไฟล์ Bellcore (.sor) ที่มีความจุในการเก็บ > 10,000 สัญลักษณ์
- การตรวจพบแสงสื่อสารเพื่อป้องกันอุปกรณ์
- การตรวจจับสถานะการเชื่อมต่อเพื่อการติดตามสถานะอย่างรวดเร็ว
- การสลับโหมดการวัดแบบยืดหยุ่น
โปรแกรม PC OTDR Traces Manager
- ความสามารถในการปรับปรุงจํานวนมากและการพิมพ์ชุด
- การผลิตรายงานการทดสอบตามความต้องการของผู้ใช้
- รูปแบบการพิมพ์ที่ยืดหยุ่น: หน่วยพิมพ์หน่วยพิมพ์หน่วยพิมพ์หน่วยพิมพ์หน่วยพิมพ์หน่วยพิมพ์หน่วยพิมพ์
- ตัวเลือกการพิมพ์และการตั้งหน้าที่เหมาะสม
- การเปรียบเทียบความแตกต่างของรูปคลื่น: การแสดงรูปคลื่นหลายรูปในหน้าต่างเดียวกันสําหรับการวิเคราะห์การเปลี่ยนแปลงปารามิเตอร์
