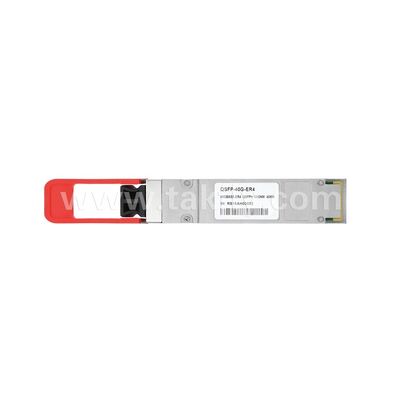

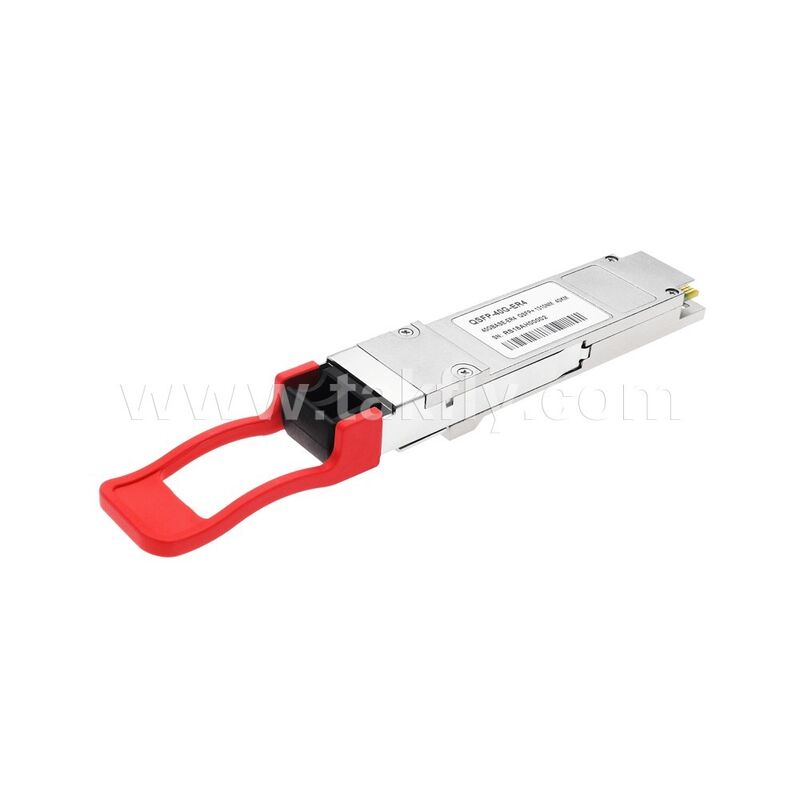

โมดูลรับส่งสัญญาณออปติคัล 40Gbps CWDM 40KM QSFP+ สำหรับ Data Center FTTH FTTX

ผลิตภัณฑ์นี้ใช้กับ 40GBASE-ER4 ของมาตรฐาน IEEE P802.3ba อย่างเคร่งครัด เป็นโมดูลตัวรับส่งสัญญาณที่ออกแบบมาสำหรับแอปพลิเคชันการสื่อสารด้วยแสงระยะทาง 40 กม.

โมดูลแปลงช่องอินพุต 4 x 10Gb/s เป็นสัญญาณออปติคัล CWDM 4 สัญญาณ และมัลติเพล็กซ์ช่องสัญญาณเป็นช่องเดียวสำหรับการส่งสัญญาณออปติคอล 40Gb/s ในด้านตัวรับ กระบวนการจะกลับกัน - อินพุตการส่งผ่านแสง 40Gb/s จะถูกแปลงเป็นสัญญาณแสง CWDM 4 สัญญาณ ซึ่งจากนั้นจะถูกแปลงเป็นข้อมูลไฟฟ้าเอาต์พุต 4 ช่องสัญญาณ

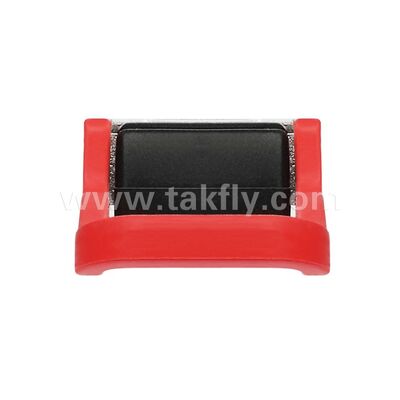

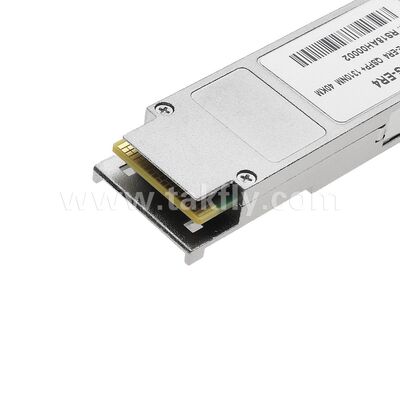

ตามตารางความยาวคลื่นที่กำหนดใน ITU-T G694.2 ความยาวคลื่นส่วนกลางของช่อง CWDM คือ 1271, 1291, 1311 และ 1331 นาโนเมตร โมดูลนี้มีขั้วต่อ LC ดูเพล็กซ์สำหรับอินเทอร์เฟซแบบออปติคอลและขั้วต่อ 148 พินสำหรับอินเทอร์เฟซทางไฟฟ้า จำเป็นต้องใช้ไฟเบอร์โหมดเดี่ยว (SMF) เพื่อลดการกระจายตัวของแสงในระบบระยะไกล

ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานข้อตกลงหลายแหล่งที่มา (MSA) ของ QSFP และได้รับการออกแบบให้ทนทานต่อสภาวะการทำงานภายนอกที่รุนแรง รวมถึงอุณหภูมิ ความชื้น และการรบกวน EMI ที่รุนแรง

• อัตราการส่งข้อมูลสูงสุด 11.2Gbps ต่อช่องสัญญาณ
• เป็นไปตามมาตรฐาน QSFP+ MSA
• สอดคล้องกับข้อกำหนด IEEE 802.3ba สำหรับลิงก์ 40GBASE-ER4
• เลเซอร์ DFB ที่ไม่ระบายความร้อน CWDM 4 ตัว โดยใช้ตารางความยาวคลื่น ITU G.694.2 ที่ 1271, 1291, 1311 และ 1331 นาโนเมตร
• APD-TIA ความไวแสงสูงพร้อม DEMUX แบบออปติคอล
• เข้าถึงได้ไกลถึง 40 กม. ผ่านไฟเบอร์โหมดเดี่ยวมาตรฐาน
• อินเตอร์เฟซไฟฟ้าแบบเสียบปลั๊กร้อน
• อุณหภูมิกรณีปฏิบัติการ 0°C ถึง +70°C
• แหล่งจ่ายไฟ 3V
• เป็นไปตามมาตรฐาน RoHS 6 (ไร้สารตะกั่ว)

• ใช้กันอย่างแพร่หลายในลิงก์อีเทอร์เน็ต 40GBASE-ER4 ของศูนย์ข้อมูล
• ระยะการส่งข้อมูลสูงสุด 40 กม. ผ่านไฟเบอร์โหมดเดี่ยวมาตรฐาน
• รองรับการทดสอบมัลติเพล็กซ์และดีมัลติเพล็กซ์ OTU3, OTU3e1, OTU3e2
