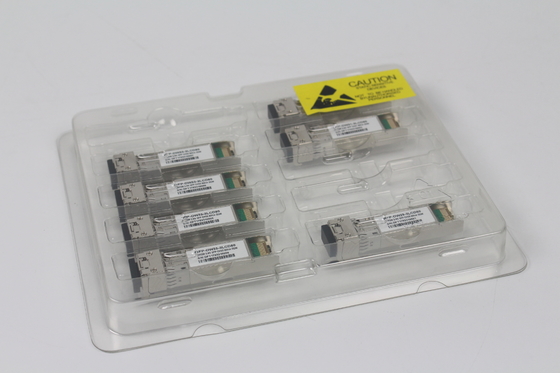

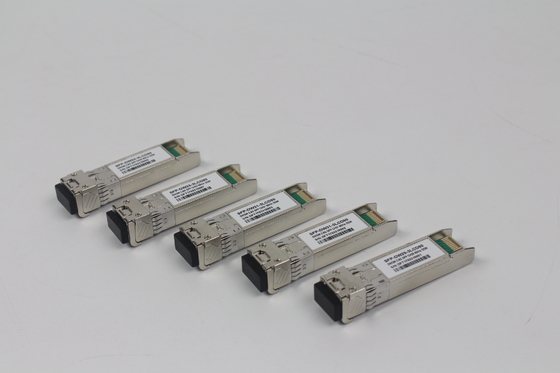

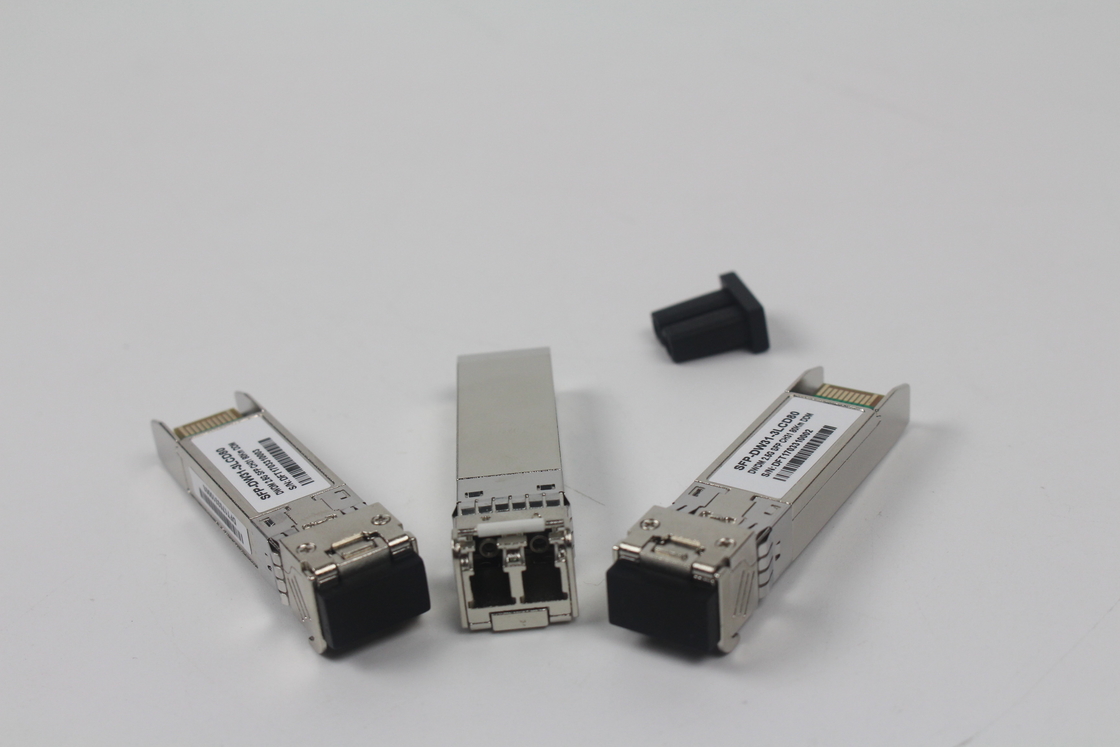

10Gbps DWDM 40KM 50GHz SFP+ เครื่องรับสัญญาณ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กวางตุ้ง, เซินเจิ้น |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | TKQS28-100G-SR4 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| เวลาการส่งมอบ: | 3-7วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| อัตราส่วน: | 50/50 | ความยาวคลื่นศูนย์กลาง: | 1450นาโนเมตร |
|---|---|---|---|
| การสูญเสียการแทรก: | ≤0.3dB | น้ำหนักบรรจุภัณฑ์: | 10g |
| ประเภทของแพคเกจ: | ไฟเบอร์เปลือย, ท่อหลวม 900um, สายเคเบิล 2 มม | ความยาวคลื่น: | 1310nm |
| การจัดแนวแกน: | แกนช้าหรือแกนเร็ว | ช่วงความยาวคลื่น: | 1310นาโนเมตร, 1550นาโนเมตร |
| การใช้งาน: | ระบบสื่อสารด้วยแสง | อัตราส่วนตัวแยก: | 98/2 |
| อุณหภูมิในการจัดเก็บ: | -40~+85℃ | หมายเลขพอร์ต: | 1X2 |
| ความยาวของเส้นใย: | 1 เมตร | ไฟเบอร์: | สายใย PM Corning 980nm |
| ความสามารถในการจัดการพลังงาน: | พลังงานสูง | ||
รายละเอียดสินค้า
ลักษณะ
- สายเชื่อมข้อมูลสูงสุด 11.1Gbps
- ส่งถึง 40KM บน SMF
- DWDM EML เลเซอร์และตัวรับ PIN
- กล่องโลหะ สําหรับ EMI ต่ํากว่า
- อินเตอร์เฟซ 2 สาย พร้อมการติดตามการวินิจฉัยดิจิตอล
- ขนาดของ SFP+ ที่ติดต่อได้ร้อน
- รายละเอียดที่สอดคล้องกับ SFF 8472
- สอดคล้องกับ SFP + MSA ด้วยเครื่องเชื่อม LC
- พลังงานพลังงาน 3.3V แบบเดียว
- ระยะอุณหภูมิการทํางานกรณี: 0°C ถึง 70°C
- การสูญเสียพลังงาน < 1.5W
การใช้งาน
- 10GBASE-ER/EW
- ช่องไฟเบอร์ 10G ขนาด 40 กม.
- 10G Ethernet กับ FEC
คําอธิบายสินค้า
เครื่องรับสัญญาณ TAKFLY TKD-xx92-3LCD40 ประกอบด้วยไดโอเดส PIN และเครื่องส่ง DFB-EML ที่มีความมั่นคงต่ออุณหภูมิโมดูลนี้ถูกออกแบบมาสําหรับไฟเบอร์แบบเดียว และทํางานในระยะยาวคลื่นนามินาลของ 50GHz ITU Gridความยาวคลื่น DWDM แบนด์ C
การเลือกสินค้า
C-band λc Wavelength Guide Pin คําอธิบาย
|
ช่องทาง |
ความยาวคลื่น (nm) |
ความถี่ (THZ) |
ช่องทาง |
ความยาวคลื่น (nm) |
ความถี่ (THZ) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
|
|
C16 |
1564.68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529.55 |
196.00 |
|
|
|
|
|
|
|
|
ไม่เป็น ITU |
ความยาวคลื่นสูงสุด ระหว่าง 1528.77nm-156713 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
อัตราการเรตติ้งสูงสุด
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบว่า |
แม็กซ์ |
หน่วย |
หมายเหตุ |
|
อุณหภูมิในการเก็บ |
Ts |
- 40 |
- |
85 |
oC |
|
|
ความชุ่มชื้น |
RH |
5 |
- |
95 |
% |
|
|
ความดันไฟฟ้า |
VCC |
- 03 |
- |
4 |
V |
|
|
ความดันไฟเข้าสัญญาณ |
|
วีซีซี-03 |
- |
Vcc+03 |
V |
|
สภาพการทํางานที่แนะนํา
|
ปริมาตร |
สัญลักษณ์ |
นาที |
|
แบบว่า |
แม็กซ์ |
หน่วย |
หมายเหตุ |
|
อุณหภูมิการทํางานกรณี |
กรณี |
0 |
|
- |
70 |
oC |
ไม่มีการไหลผ่านอากาศ |
|
|
|
|
|
|
|
|
|
|
ความดันไฟฟ้า |
VCC |
3.14 |
|
3.3 |
3.47 |
V |
|
|
|
|
|
|
|
|
|
|
|
กระแสไฟฟ้า |
ICC |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
อัตราข้อมูล |
BR |
|
|
10.3125 |
|
Gbps |
|
|
|
|
|
|
|
|
|
|
|
ระยะทางส่ง |
TD |
|
|
- |
40 |
กม. |
|
|
|
|
|
|
|
|
|
|
|
สายใยผสม |
|
|
สายใยแบบเดียว |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
คุณสมบัติทางแสง
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ |
|
|
|
|
|
|
|
|
|
|
|
เครื่องส่งสัญญาณ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
พลังแสงเฉลี่ย |
ปูท |
-2 |
|
2 |
dBm |
1 |
|
|
|
|
|
|
|
|
|
|
|
ความยาวคลื่นทางแสง |
λc |
λc-0.1 |
|
λc+01 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
ระยะความยาวคลื่นกลาง |
|
|
100 |
|
กิโลกรัม |
2 |
|
|
|
|
|
|
|
|
|
|
|
อัตราการดับแสง |
รพ.ด่วน |
6.0 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
เครื่องส่งและการกระจาย |
TDP |
|
|
3.0 |
dB |
|
|
|
การลงโทษ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
โหมดข้าง อัตราการยับยั้ง |
SMSR |
30 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
พลังการเปิดตัวเฉลี่ย |
ป๊อฟ |
|
|
- 30 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
หน้ากากตาออก |
|
สอดคล้องกับ IEEE 802.3ae |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
เครื่องรับ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ความรู้สึกต่อ Rx |
RSENS |
|
|
-15.8 |
dBm |
3 |
|
|
|
|
|
|
|
|
|
|
|
พลังการเติบโตของอินทุ้น |
Psat |
-6 |
|
|
dBm |
|
|
|
(การอุดหนุน) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ระยะความยาวคลื่น |
λC |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
รายละเอียดของรายละเอียด |
LOSD |
|
|
- 17 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
รายละเอียด |
LOSA |
- 30 |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
LOS Hysteresis |
|
0.5 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
หมายเหตุ: |
|
|
|
|
|
|
|
1)พลังงานออกคือพลังงานที่เชื่อมต่อกับเส้นใย 9/125 มม.
2)ตรงกับประมาณ 0.8 nm
3) วัดด้วย PRBS 231-1 รูปแบบการทดสอบ @10.325Gb/s BER<10- 12.
|
คุณสมบัติไฟฟ้า |
|
|
|
|
|
|
|
||
|
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
|
แม็กซ์ |
หน่วย |
หมายเหตุ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
โลเตชั่นไฟฟ้า |
Vcc |
3.14 |
3.3 |
|
3.46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
กระแสไฟฟ้า |
Icc |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
เครื่องส่งสัญญาณ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
อุปทานความแตกต่างทางเข้า |
อืม |
|
100 |
|
|
Ω |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
การสวิงข้อมูลการใส่ความแตกต่าง |
วิน พีพี |
120 |
|
|
820 |
mV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ส่งไฟฟ้าปิด |
โรคทางเพศ |
วีซีซี 13 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ส่งกระแสไฟฟ้าเปิด |
VEN |
วัว |
|
|
วี + 08 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT ความดันสูง |
|
วีซีซี 13 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT ความดันต่ํา |
|
วัว |
|
|
วี + 08 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ส่ง Disable Assert |
|
|
|
|
10 |
เรา |
|
|
|
|
เวลา |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
เครื่องรับ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
การสวิงข้อมูลผลิตความแตกต่าง |
โวท ปป |
350 |
|
|
850 |
mV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
เวลาการเพิ่มข้อมูลออก |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
เวลาตกของข้อมูลออก |
tf |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
รายละเอียดของสินค้า |
|
วีซีซี 13 |
|
|
VccHOST |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
รายละเอียด |
|
วัว |
|
|
วี + 08 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
หมายเหตุ:
- เชื่อมต่อโดยตรงกับ TX ไพน์ข้อมูลเข้า
- หรือเปิดวงจร
- เข้าไปใน 100 ออห์ม ความแตกต่างการสิ้นสุด
- นี่คือค่าที่ไม่ได้กรอง 20-80%
- การสูญเสียสัญญาณคือ LVTTL โลจิก 0 แสดงให้เห็นการทํางานปกติ โลจิก 1 แสดงให้เห็นว่าไม่มีสัญญาณถูกตรวจพบ
คําอธิบาย Pin
ปินออกจากบล็อกเชื่อมต่อบนบอร์ดโฮสต์
|
ปิน |
สัญลักษณ์ |
ชื่อ / คําอธิบาย |
หมายเหตุ |
|||
|
1 |
VEET |
สายส่งที่ดิน |
(ร่วมกับพื้นที่รับ) |
1 |
||
|
2 |
Tความผิด |
|
อาการผิดปกติของเครื่องส่งสัญญาณ |
|
2 |
|
|
3 |
TDIS |
ปิดตัวส่ง ไลเซอร์ ปิดออกสูงหรือเปิด |
3 |
|||
|
4 |
SDA |
สายข้อมูลอินเตอร์เฟซลําดับ 2 สาย |
4 |
|||
|
|
|
|
|
|||
|
5 |
SCL |
2 สาย Serial Interface คล็อกไลน์ |
4 |
|||
|
|
|
|
|
|||
|
6 |
MOD_ABS |
โมดูลไม่อยู่ โมดูลติดพื้น |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
RS0 |
|
อัตราเลือก 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
LOS |
การสูญเสียสัญญาณ |
โลจิก 0 แสดงการทํางานปกติ |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
ไม่จําเป็นต้องเชื่อมต่อ |
1 |
|||
|
|
|
|
|
|
||
|
10 |
VEER |
สถานที่รับ |
(ร่วมกับพื้นที่ส่งสัญญาณ) |
1 |
||
|
11 |
VEER |
สถานที่รับ |
(ร่วมกับพื้นที่ส่งสัญญาณ) |
1 |
||
|
12 |
RD- |
ผู้รับเปลี่ยนข้อมูลออก |
แคปป์ AC |
|
||
|
|
|
|
|
|||
|
13 |
RD+ |
ผู้รับ ข้อมูลที่ไม่พลิกออก แคปป์ AC |
|
|||
|
|
|
|
|
|
||
|
14 |
VEER |
สถานที่รับ |
(ร่วมกับพื้นที่ส่งสัญญาณ) |
1 |
||
|
15 |
VCCR |
พลังงานไฟฟ้ารับ |
|
|||
|
16 |
Vค่าธรรมเนียม |
พลังงานไฟฟ้าของเครื่องส่ง |
|
|||
|
17 |
VEET |
สายส่งที่ดิน |
(ร่วมกับพื้นที่รับ) |
1 |
||
|
18 |
TD+ |
เครื่องส่งข้อมูลที่ไม่พลิก |
|
|||
|
|
|
|
|
|
||
|
19 |
TD- |
ส่งข้อมูลกลับ |
เอซี คอปปิ้ล |
|
||
|
|
|
|
|
|
||
|
20 |
VEET |
สายส่งที่ดิน |
(ร่วมกับพื้นที่รับ) |
1 |
||
หมายเหตุ:
1)แผ่นดินวงจรถูกแยกภายในจากพื้นฐานชาสี
2)Tความผิดเป็นการออกที่เปิด / การระบายน้ําที่ควรถูกดึงขึ้นด้วย 4.7k resistor 10k Ohms บนบอร์ดเจ้าภาพถ้าสําหรับการใช้งาน ความดันดึงขึ้นควรอยู่ในช่วง 2.0V ถึง Vcc + 0.3Vการออกกําลังสูงแสดงให้เห็นถึงความผิดพลาดของเครื่องส่งที่เกิดจากกระแส TX bias หรือกําลังออก TX ที่เกินขั้นต่ําการเตือนที่กําหนดไว้. การออกที่ต่ําชี้ให้เห็นการทํางานปกติ ในสภาพต่ํา, การออกถูกดึงไป < 0.8V
การออกเลเซอร์ปิดที่ TDIS>2.0V หรือเปิดเปิดใน TDIS< 0.8V
ควรดึงขึ้นด้วยบอร์ดโฮสต์ 4.7kΩ - 10kΩ ให้ความกระชับกําลังระหว่าง 2.0V และ 3.6V. MOD_ABS ดึงสายต่ําเพื่อชี้ให้เห็นว่าโมดูลติดต่อ
ดึงลงภายในตาม SFF-8431 Rev 4.1.
LOS คือการออกของคอลเลคเตอร์ที่เปิดไว้. มันควรถูกดึงขึ้นด้วย 4.7kΩ ∼ 10kΩ บนบอร์ดโฮสต์ถึงความกระชับกําลังระหว่าง 2.0V และ 3.6V. โลจิก 0 แสดงให้เห็นการทํางานปกติ; โลจิก 1 แสดงให้เห็นการสูญเสียสัญญาณ
ฟังก์ชันการวินิจฉัยดิจิตอล
เครื่องรับสัญญาณ TKD-xx92-3LCD40 รองรับโปรโตคอลการสื่อสารลําดับ 2 สาย ตามที่กําหนดใน SFP + MSA
ไอดีซีเรียล SFP มาตรฐานให้การเข้าถึงข้อมูลการระบุที่อธิบายความสามารถของเครื่องรับสัญญาณ, อินเตอร์เฟซมาตรฐาน, ผู้ผลิต, และข้อมูลอื่น ๆ
นอกจากนี้ เครื่องรับสัญญาณ SFP+ ให้บริการอินเตอร์เฟซการติดตามการวินิจฉัยดิจิตอลที่ขยายเติบโตเป็นเอกลักษณ์ ซึ่งอนุญาตให้เข้าถึงปริมาตรการทํางานของอุปกรณ์ในเวลาจริง เช่น อุณหภูมิของเครื่องรับสัญญาณกระแสเลเซอร์ bias, แรงไฟฟ้าทางออนไลน์ที่ส่ง, แรงไฟฟ้าทางออนไลน์ที่รับ และความแรงกดไฟฟ้าที่ให้บริการเครื่องรับสัญญาณที่เตือนผู้ใช้ปลายเมื่อปารามิตรการทํางานเฉพาะอย่างยิ่งอยู่ภายนอกช่วงปกติที่กําหนดไว้ในโรงงาน.
SFP+ MSA กําหนดแผนที่ความจํา 256 ไบต์ใน EEPROM ที่สามารถเข้าถึงได้ผ่านอินเตอร์เฟซซีเรียล 2 สายที่ที่อยู่ 8 บิต 1010000X (A0h)อินเตอร์เฟซการติดตามการวินิจฉัยดิจิตอลใช้ที่อยู่ 8 บิต 1010001X (A2h), ดังนั้นแผนที่ความทรงจําที่กําหนดไว้ในตอนแรกยังคงไม่เปลี่ยนแปลง
ข้อมูลการทํางานและการวินิจฉัยถูกติดตามและรายงานโดย Digital Diagnostics Transceiver Controller (DDTC) ภายในเครื่องรับสัญญาณ ซึ่งสามารถเข้าถึงผ่านอินเตอร์เฟซซีเรียล 2 สายเมื่อโปรโตคอลลําดับถูกเปิด, สัญญาณนาฬิกาซีเรียล (SCL, Mod Def 1) ถูกผลิตโดยเจ้าภาพ. ด้านขอบบวกนาฬิกาข้อมูลใน SFP transceiver ในส่วนของ E2PROM ที่ไม่ได้รับการป้องกันการเขียนด้านลบนาฬิกาข้อมูลจาก SFP เครื่องรับ. สัญญาณข้อมูลลําดับ (SDA, Mod Def 2) เป็นแบบสองทิศสําหรับการถ่ายทอดข้อมูลลําดับ. โฮสต์ใช้ SDA ร่วมกับ SCL เพื่อระบุจุดเริ่มต้นและจุดจบของการเปิดโปรโตคอลลําดับความทรงจําถูกจัดเป็นชุดของคําข้อมูล 8 บิต ที่สามารถแก้ไขได้เป็นตัวต่อตัวหรือลําดับ.
แผนกบล็อกอินเตอร์เฟซโฮสต์ - ทรานซิสเวอร์
ขนาดลักษณะ
สอดคล้องกับ SFF-8432 rev50, การปรับปรุง Specifications ของ Pluggable Form Factor
การปฏิบัติตามกฎหมาย
|
ลักษณะ |
รายละเอียด |
ผลงาน |
|
|
การปล่อยไฟฟ้าสแตตติก (ESD) |
IEC/EN 61000-4-2 |
สอดคล้องกับมาตรฐาน |
|
|
|
|
|
|
|
การแทรกแซงทางแม่เหล็กไฟฟ้า (EMI) |
FCC ส่วน 15 ชั้น B EN 55022 ชั้น B |
สอดคล้องกับมาตรฐาน |
|
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
|
|
|
ความปลอดภัยของสายตาด้วยเลเซอร์ |
FDA 21CFR 104010, 1040.11 IEC/EN |
ผลิตภัณฑ์เลเซอร์ประเภท 1 |
|
|
60825-1-2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
การรับรู้องค์ประกอบ |
IEC/EN 60950, UL |
สอดคล้องกับมาตรฐาน |
|
|
|
|
|
|
|
ROHS |
2002/95/EC |
สอดคล้องกับมาตรฐาน |
|
|
|
|
|
|
|
EMC |
EN61000-3 |
สอดคล้องกับมาตรฐาน |
|
|
|
|
|
|
