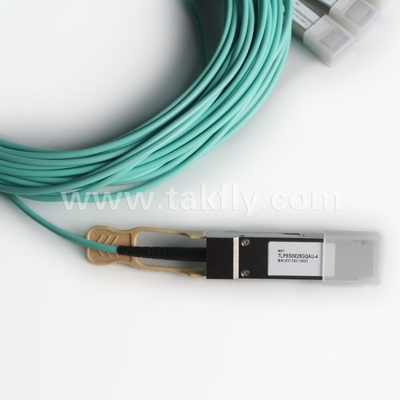

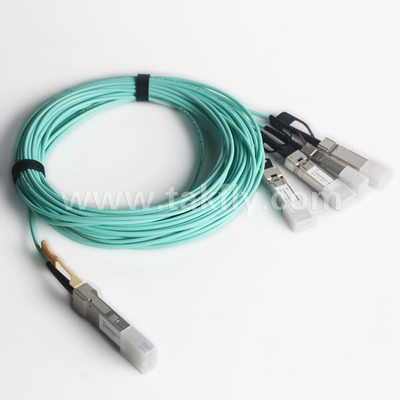

100Gb/s QSFP28 ถึง 4x SFP28 สายไฟฟ้าออปติกที่ทํางาน AOC สายไฟฟ้าส่งข้อมูลอย่างรวดเร็ว
รายละเอียดสินค้า:
| Place of Origin: | Guangdong, SHENZHEN |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
การชำระเงิน:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |

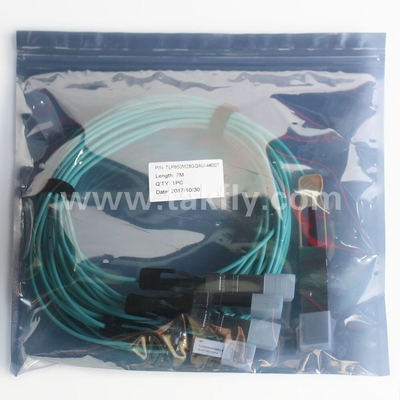

| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| เน้น: | สายเคเบิล AOC 100Gb/s QSFP28 ถึง 4x SFP28,4x SFP28 Breakout Active Optical Cable สายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า,สายเคเบิล AOC 100Gb/s QSFP28 |
||
|---|---|---|---|
รายละเอียดสินค้า
- ผลิตภัณฑ์นี้เป็นสายไฟฟ้าออนไลน์แบบปานกลางที่มีอัตราการส่งข้อมูลสูง (AOC) เพื่อแก้ข้อจํากัดความกว้างของสายไฟฟ้าทองแดงแบบดั้งเดิมAOC จบด้วยโมดูล QSFP28 ในปลายหนึ่งและโมดูล SFP28 สี่ในปลายอีกด้วยเทอร์มินัล QSFP28 มันให้ช่องทางส่งข้อมูลอิสระ 4 ช่องทางและช่องทางรับข้อมูล 4 ช่องทางผ่านเส้นใยริบบอนมัลติโมด ซึ่งแต่ละช่องทางสามารถทํางานได้ 25Gb/s

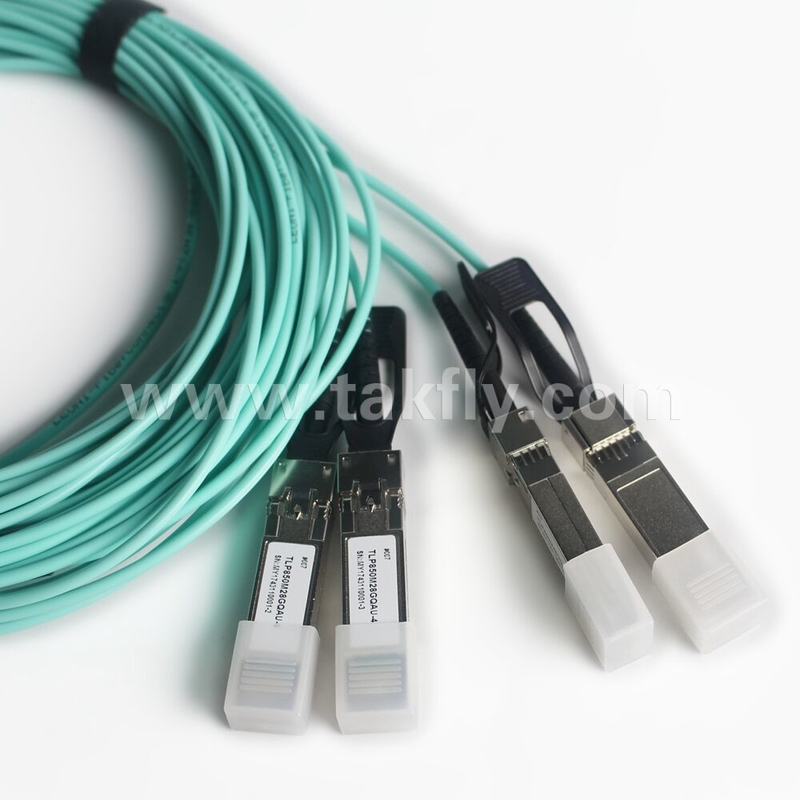

- ริบบันไฟเบอร์จะพัดออกเป็นสี่สายไฟเบอร์ ซึ่งแต่ละสายจะจบด้วยโมดูล SFP28อัตราการส่งข้อมูลรวมของ 100Gb/s ผ่านการส่งถึง 100m สามารถบรรลุได้ด้วยสินค้านี้เพื่อรองรับการแลกเปลี่ยนข้อมูลคอมพิวเตอร์ที่รวดเร็ว
- ผลิตภัณฑ์นี้ถูกออกแบบด้วยตัวประกอบรูปแบบ, การเชื่อมต่อทางแสง / ไฟฟ้าตาม QSFP28 และ SFP28 Multi-Source Agreements (MSA)มันถูกออกแบบมาเพื่อตอบสนองกับสภาพการทํางานภายนอกที่รุนแรงที่สุด รวมถึงอุณหภูมิ, ความชื้นและการแทรกแซง EMI
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideสัญญาณทางออปติกจะแพร่กระจายก่อนหน้านี้ผ่าน 4 เส้นทางการส่งข้อมูลทางออปติกในเส้นใยริบบอนมัลติโมด และจากนั้นผ่านเส้นใยไฟเบอร์สองแกนที่แยกแยกกัน 4 เส้นทางจากนั้นพวกเขาถูกจับโดยโฟโต้ไดโอเดสภายในตัวรับของ 4 โมดูล SFP28 ที่ปลายอื่นสัญญาณทางออนไลน์ถูกแปลงเป็นสัญญาณไฟฟ้า ซึ่งถูกส่งออกโดยตัวรับของ 4 โมดูล SFP28 แต่ละตัว
-
ในทิศทางกลับกัน แต่ละโมดูล 4 SFP28 เปลี่ยนสัญญาณไฟฟ้าเข้าเป็นสัญญาณออปติก โดย VCSEL ที่ขับเคลื่อนภายในโมดูลทางด้านตัวส่งสัญญาณทางออนไลน์ 4 สัญญาณออนไลน์จะแพร่กระจายก่อนหน้านี้ผ่านเส้นทางการส่งสัญญาณอื่น ๆ ของสายไฟเบอร์ไฟเบอร์สองแกนที่แยกกัน 4 และจากนั้นผ่านสายไฟเบอร์ไฟเบอร์หลายแบบ. พวกมันถูกจับโดยระบบดีโอเดสภาพภายใน QSFP28 บนด้านรับของมัน สัญญาณทางออปติกส์ถูกแปลงเป็นสัญญาณไฟฟ้าคู่เคียงและออกผลิตปลาย QSFP28 ของเคเบิลมี 8 ท่า, 4 สําหรับการส่งข้อมูลและ 4 สําหรับการรับข้อมูล เพื่อให้มีอัตราการแลกเปลี่ยนข้อมูลรวม 100Gb/s ในขณะที่แต่ละอันใน 4 เทอร์มินัล SFP28 ที่ปลายอีกด้านมี 2 ท่าทาง1 สําหรับการส่งข้อมูลและ 1 สําหรับการรับ, เพื่อให้ความเร็วการแลกเปลี่ยนข้อมูล 25Gb/s
- จําเป็นต้องใช้ไฟฟ้า +3.3V สําหรับการใช้งานของสินค้านี้ ทั้งปินไฟฟ้า VccTx และ VccRx เชื่อมต่อภายในและควรใช้พร้อมกันตามรายละเอียด MSA โมดูลให้บริการ 7 ปินควบคุมฮาร์ดแวร์ความเร็วต่ํา (รวมถึงอินเตอร์เฟซซีเรียล 2 สาย): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL และ IntL
- Module Select (ModSelL) เป็นปินการเข้า เมื่อเจ้าเครื่องยึดมันต่ํา สินค้านี้ตอบสนองคําสั่งการสื่อสารลําดับ 2 สายModSelL ยอมให้ใช้สินค้านี้บนบัสอินเตอร์เฟซ 2 สายเดียว ต้องใช้สาย ModSelL แต่ละสาย.
-
คล็อคลําดับ (SCL) และข้อมูลลําดับ (SDA) จําเป็นสําหรับอินเตอร์เฟซการสื่อสารบัสลําดับ 2 สายและทําให้เจ้าภาพสามารถเข้าถึงแผนที่ความทรงจํา QSFP28 ได้
-
ปิน ResetL ทําให้การรีเซ็ตครบถ้วน สามารถนําการตั้งค่ากลับไปสู่ภาวะโดยกําหนดได้ เมื่อระดับต่ําบนปิน ResetL ถือไว้นานกว่าความยาวของแรงผลักดันขั้นต่ําระหว่างการดําเนินการรีเซ็ต โฮสต์จะต้องไม่คํานึงถึงบิตสถานะทั้งหมด จนกว่ามันจะแสดงการเสร็จสิ้นของการหยุดรีเซ็ตผลิตภัณฑ์แสดงให้เห็นด้วยการโพสต์สัญญาณ IntL (Interrupt) กับบิต Data_Not_Ready ที่ถูกลบในแผนที่ความจําหมายเหตุว่าเมื่อพลังงานขึ้น (รวมถึงการใส่ร้อน) โมดูลควรโพสต์การเสร็จสิ้นของการรีเซ็ตสับสนโดยไม่ต้องการรีเซ็ต.
-
พินโหมดพลังงานต่ํา (LPMode) ใช้ในการตั้งค่าการบริโภคพลังงานสูงสุดของสินค้า เพื่อปกป้องโฮสต์ที่ไม่สามารถทําความเย็นโมดูลพลังงานสูงขึ้นได้หากโมดูลดังกล่าวถูกใส่โดยบังเอิญ.
-
Module Present (ModPrsL) เป็นสัญญาณในท้องถิ่นของบอร์ดโฮสต์ ซึ่งเมื่อไม่มีสินค้าปกติจะดึงขึ้นไปยังโฮสต์ Vcc เมื่อสินค้าถูกใส่เข้าไปในตัวเชื่อมมันครบเส้นทางที่ดินผ่านตัวต่อรองบนบอร์ดโฮสต์และยืนยันสัญญาณ. ModPrsL จากนั้นแสดงว่ามันมีอยู่โดยการตั้ง ModPrsL เป็นภาวะ
-
Interrupt (IntL) เป็นปินการออก ราคาต่ํา ราคาต่ํา แสดงถึงความผิดพลาดในการทํางานที่อาจเกิดขึ้น หรือสถานะที่สําคัญต่อระบบเจ้าภาพโฮสต์ระบุแหล่งของการสับสนโดยใช้อินเตอร์เฟซซีเรียล 2 สาย. ปิน IntL เป็นการออกของคอลเลคเตอร์เปิดและต้องถูกดึงไปยังแรงดัน Host Vcc บนบอร์ด Host
- อินเตอร์เฟซไฟฟ้าของโมดูล SFP28 เป็นที่สอดคล้องกับรายละเอียดไฟฟ้าของ SFI. อิมพิเดนซ์การเข้าของตัวส่งและการออกของตัวรับคือความแตกต่าง 100 โอม. เส้นทางข้อมูลถูกเชื่อมต่อ AC ภายใน.โมดูลให้การสิ้นสุดความแตกต่างและลดความแตกต่างในการแปลงโหมดทั่วไปเพื่อการสิ้นสุดสัญญาณที่มีคุณภาพและ EMI ที่ต่ําSFI ปกติใช้งานมากกว่า 200 มิลลิเมตรของวัสดุ FR4 ที่ดีขึ้นหรือสูงถึง 150 มิลลิเมตรของ FR4 มาตรฐานด้วยเครื่องเชื่อมเดียว.
-
เครื่องส่งแปลงข้อมูลไฟฟ้า PECL หรือ CML ซีเรียล 25Gbit/s เป็นข้อมูลออปติกซีเรียล มีระบบ Transmit Disable (Tx_Dis) ที่เข้ากันกับเครื่องเก็บข้อมูลเปิดโลจิก 1 หรือไม่มีการเชื่อมต่อบนปินนี้จะปิดเลเซอร์จากการส่ง. โลจิก 0 บนปินนี้ให้การทํางานปกติเครื่องส่งมีวงจรควบคุมพลังงานอัตโนมัติภายใน (APC) เพื่อให้แน่ใจว่าผลิตพลังงานทางออนไลน์คงที่ผ่านความกระชับกําลังและอุณหภูมิที่แตกต่างกัน. มีการให้บริการ Transmit Fault (Tx_Fault) ที่เข้ากันกับคอลเลคเตอร์เปิด TX_Fault เป็น Module Output Contact ที่เมื่อสูงแสดงว่าตัวส่งโมดูลได้ตรวจพบภาวะความผิดพลาดที่เกี่ยวข้องกับการทํางานหรือความปลอดภัยของเลเซอร์. ติดต่อการออก TX_Fault เป็นช่องระบายน้ํา / เครื่องสะสมที่เปิด และจะถูกดึงขึ้นไปยัง Vcc_Host ในโฮสต์ด้วยตัวต่อสู้ในช่วง 4.7-10 kΩ. TX_Disable คือ ติดต่อการเข้าโมดูลเมื่อ TX_Disable ติดเสียงสูงหรือเปิด, การออกของตัวส่งสัญญาณโมดูล SFP28 จะถูกปิด ติดต่อนี้จะถูกดึงขึ้นถึง VccT ด้วยตัวต่อสู้ 4.7 kΩ ถึง 10 kΩ
-
เครื่องรับเปลี่ยนข้อมูลออฟติก 25Gbit/s เป็นข้อมูลไฟฟ้า PECL/CML แบบซีเรียล มีระบบรับสัญญาณที่เปิดพร้อมกับ Loss of SignalRx_LOS เมื่อสูงแสดงระดับสัญญาณออปติกต่ํากว่าที่ระบุในมาตรฐานที่เกี่ยวข้อง. ติดต่อ Rx_LOS เป็นการออกระบายน้ํา / คอลเลคเตอร์ที่เปิด และต้องดึงขึ้นไปยัง Vcc_Host ในโฮสต์ด้วยตัวต่อสู้ในช่วง 4.7-10 kΩ หรือมีการปิดตัวการกรองปัสดุพลังงานแนะนําสําหรับทั้งตัวส่งและตัวรับสัญญาณ Rx_LOS มีจุดมุ่งหมายเป็นสัญญาณเบื้องต้นให้กับระบบที่ SFP28 ติดตั้งว่าความเข้มข้นของสัญญาณที่ได้รับอยู่ภายใต้ช่วงที่กําหนดการระบุดังกล่าวมักชี้ให้เห็นถึงสายไฟที่ไม่ได้ติดตั้ง, สายไฟที่แตก, หรือพิการ,ล้มเหลวหรือเครื่องส่งไฟที่ปิดในปลายไกลของสายไฟ
- โมดูล SFP28 สามารถติดต่อแบบร้อนได้ โมดูลที่ติดต่อแบบร้อนหมายถึงการติดต่อหรือตัดต่อโมดูลขณะที่บอร์ดโฮสกําลังทํางาน โมดูลที่ติดต่อแบบร้อนคือ 0.เครื่องเชื่อมที่ปรับปรุงมุมขวาตําแหน่ง 20 มิลลิเมตรตาม SFF-8083, หรือเชื่อมต่อที่ต้อนกันที่มีประสิทธิภาพไฟฟ้าที่เท่าเทียมกัน โมดูล SFP28 ติดต่อคู่กับโฮสต์ตามลําดับพื้นดินพลังงาน ตามด้วยสัญญาณ
|
ปริมาตร
|
สัญลักษณ์
|
นาที
|
แม็กซ์
|
หน่วย
|
หมายเหตุ
|
|
อุณหภูมิในการเก็บ
|
TS
|
- 40
|
85
|
degC
|
|
|
อุณหภูมิห้องทํางาน
|
TOP
|
0
|
70 |
degC
|
|
|
ความดันไฟฟ้า
|
VCC
|
- 05
|
3.6 |
V
|
|
|
ความชื้นสัมพัทธ์ (ไม่ประปา)
|
RH
|
0 | 85 |
%
|
|
ปริมาตร
|
สัญลักษณ์
|
นาที
|
แบบปกติ
|
แม็กซ์
|
หน่วย
|
|
อุณหภูมิห้องทํางาน
|
TOP
|
0
|
70
|
degC
|
|
|
ความดันไฟฟ้า
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
อัตราการส่งข้อมูล, แต่ละ Lane (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
อัตราข้อมูล (แต่ละ SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
ระบบควบคุมความดันไฟเข้าสูง
|
2 |
Vcc
|
V
|
||
|
ความดันไฟเข้าควบคุมต่ํา
|
0 |
0.8
|
V
|
FQA:
1คุณเป็นผู้ผลิตไหม?
ตอบ: ครับ เราเป็นผู้ผลิต, โซลูชั่น FTTH และผู้ให้บริการโซลูชั่นทั้งหมดของศูนย์ข้อมูลในเชนเจน, จีน, ตั้งขึ้นในปี 2000.
2. Q: MOQ ของคุณคืออะไร?
A: MOQ สามารถเป็น 1 pcs, แต่ราคาไม่แข่งขัน.
3. Q: คุณสามารถนําราคา FOB?
ตอบ: ได้ครับ เราสามารถจัดส่งทางอากาศ, DHL, TNT, UPC, FEDEX ฯลฯ สําหรับปริมาณมาก เราจะจัดส่งทางทะเล
เราสามารถยกราคาพร้อมส่งสินค้าและเวลานําให้คุณ หลังจากที่คุณบอกเราความต้องการรายละเอียดกับปริมาณ
เรามีบริษัทขนส่งที่สามารถแข่งขันได้ สําหรับคําตอบเพิ่มเติม คุณสามารถติดต่อเราได้
4ถาม: คุณภาพของคุณเป็นอย่างไร?
A: การผลิตของเราเป็นไปตามมาตรฐาน IEC, ยุโรป CE, ISO, RoHS, CPR และ ANATEL รับรอง
ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบ 100% ก่อนการจัดส่ง
5. ถาม: ช่วงเวลาที่คุณต้องการคืออะไร?
ตอบ: มันขึ้นอยู่กับปริมาณและผลิตภัณฑ์ สําหรับสายพัดพลาสต์ไฟเบอร์ออปติก ระยะเวลานําสามารถเป็น 2-3 วันทํางานภายใน 5000 pcs เราเก็บสินค้าปกติในสต็อค นอกจากนี้เราสามารถจัดการกับคําสั่งด่วนได้.
6. คําถาม: การรับประกันของคุณคืออะไร?
ตอบ: ขึ้นอยู่กับสินค้าที่แตกต่างกัน เรามีการรับประกัน 1 ปีสําหรับสายพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดค่าขนส่งจะจ่ายจากคุณ.
7ถาม: มีอะไรที่บรรจุอยู่?
ตอบ: แพ็คเกจมาตรฐานการส่งออกสากล หากคุณต้องการพิมพ์โลโก้ของคุณบนบรรจุ, กรุณาบอกเราก่อนที่เราจะอ้างอิง.
8. Q: คุณสามารถนําเสนอ OEM / ODM?
ตอบ: ครับ เราสามารถ รับผลิตภัณฑ์ทั้งหมดได้ เราสามารถเซ็นสัญญาความลับได้
9ถาม: ขอตัวอย่างหน่อยได้ไหม?
ตอบ: มันขึ้นอยู่กับสินค้า, ตัวอย่างฟรีให้บริการภายใต้ 10 usd. ส่งสินค้าจะจ่ายโดยผู้ซื้อก่อนการจัดส่ง.
10. Q: ผมสั่งได้อย่างไร?
A:1. ส่งไปรษณีย์หรือสอบถามที่มีชื่อสินค้า, เฉพาะเจาะจง, และปริมาณให้เรา. ให้ที่อยู่รับของคุณถ้าคุณต้องการ FOB, CIF, ราคา CFR.
2เราจะนําเสนออัตราราคาของเราพร้อมเวลานํา
3หลังจากที่ใบเสนอราคาได้รับการยืนยัน เราก็จะส่ง PI กับบัญชีธนาคารของเรา
4การผลิตจะจัดทําหลังจากการชําระเงินได้รับ
5ตรวจสอบตัวผู้รับก่อนส่ง
6หมายเลขการติดตามจะให้หลังจากการจัดส่ง
11ช่วงเวลาการชําระเงินของคุณคืออะไร?
A: T / T, Western Union, Paypal, MoneyGram ทันที สําหรับจํานวนมาก, สามารถเป็นเงินฝาก 50% ก่อน, เงินสมดุล 50% จ่ายก่อนการจัดส่ง
ด้วยมาตรฐานคุณภาพเดียวกัน หากคุณสามารถได้รับราคาที่ดีกว่าจากตลาด TAKFLY ก็สามารถสนับสนุนคุณในราคาเดียวกัน
มีประสบการณ์ 3 ปีในอุตสาหกรรมไฟเบอร์ออฟติก เป็นเกียรติที่ได้เป็นผู้ช่วยสินค้ามืออาชีพของคุณ
