สายเคเบิลใยแก้วนำแสงในร่มไมโคร GJFH-24-288
สรุปผลิตภัณฑ์
สายเคเบิลใยแก้วนำแสงในร่มไมโคร GJFH-24-288 ภาพรวมผลิตภัณฑ์ สายเคเบิลใยแก้วนำแสงในร่มไมโคร GJFH-24-288ได้รับการออกแบบมาเพื่อการใช้งานใยแก้วนำแสงในร่มประสิทธิภาพสูงพร้อมความน่าเชื่อถือและความยืดหยุ่นที่ยอดเยี่ยม การใช้งาน จัมเปอร์เชื่อมต่อที่ใช้งานใยแก้วนำแสงหรือไฟเบอร์ส่วนท้าย การกำหนดเส้นทางและการแพ...
Product Custom Attributes
ชื่อสินค้า:
สายเคเบิลใยแก้วนำแสงในร่มไมโคร GJFH-24-288
SM การลดทอน:
โดยทั่วไป 0.36/0.22
เส้นผ่านศูนย์กลางการหุ้ม(µm):
125±1.0
เอ็มเอ็ม การลดทอน:
โดยทั่วไป 3.0/1.0
จำนวนเส้นใยแก้วนำแสง:
24-288 ค
สีหลอดหลวม:
โครมาโตกราฟี
วัสดุเปลือก:
LSZH
เส้นผ่าศูนย์กลางฝัก:
3.0±0.1มม
ช่วงอุณหภูมิ:
-20°C-+60°C
การรับประกัน:
5 ปี การบำรุงรักษาตลอดอายุการใช้งาน
แบรนด์ไฟเบอร์:
คอร์นนิ่ง, YOFC, โอเอฟเอส, ดราก้า
เน้น:
สายเคเบิลไฟเบอร์ไมโครออปติก GJFH-24-288
,สายไฟฟ้าไฟเบอร์ออปติกภายใน 288 หลัก
,สายไฟเบอร์ GJFH พร้อมรับประกัน
คําอธิบายสินค้า
สายเคเบิลใยแก้วนำแสงในร่มไมโคร GJFH-24-288
ภาพรวมผลิตภัณฑ์
สายเคเบิลใยแก้วนำแสงในร่มไมโคร GJFH-24-288ได้รับการออกแบบมาเพื่อการใช้งานใยแก้วนำแสงในร่มประสิทธิภาพสูงพร้อมความน่าเชื่อถือและความยืดหยุ่นที่ยอดเยี่ยม
การใช้งาน
- จัมเปอร์เชื่อมต่อที่ใช้งานใยแก้วนำแสงหรือไฟเบอร์ส่วนท้าย
- การกำหนดเส้นทางและการแพตช์สำหรับศูนย์ข้อมูลและตำแหน่งเครือข่ายการสื่อสารภายในอาคาร
- การเชื่อมต่อระหว่างเครื่องมือและอุปกรณ์สื่อสาร
ลักษณะผลิตภัณฑ์
- เส้นใยเคลือบลอกออกง่าย
- องค์ประกอบเสริมเส้นด้ายอะรามิดให้ความต้านทานแรงดึงที่ดีเยี่ยม
- เบอร์มัลติคอร์ที่มีเส้นผ่านศูนย์กลางภายนอก/O.D.เล็ก
- ประสิทธิภาพการหน่วงไฟที่ดีพร้อมการลดทอนเหนี่ยวนำต่ำภายในช่วงอุณหภูมิการทำงาน
พารามิเตอร์และคุณสมบัติทางแสง
ข้อมูลจำเพาะไฟเบอร์โหมดเดี่ยว
| ประเภทไฟเบอร์ | G652D (1310/1550 นาโนเมตร) | G657A1 (1310/1550 นาโนเมตร) | G657A2 (1310/1550 นาโนเมตร) | G657B3 (1310/1550 นาโนเมตร) |
|---|---|---|---|---|
| การลดทอน (dB) โดยทั่วไป | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| การลดทอน (dB) สูงสุด | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| ความลาดชันเป็นศูนย์ | ≤0.091 แรงม้า/กม.*นาโนเมตร | ≤0.092 แรงม้า/กม.*นาโนเมตร | ≤0.092 แรงม้า/กม.*นาโนเมตร | ≤0.092 แรงม้า/กม.*นาโนเมตร |
| การกระจายตัว (1285~1340nm) | -3.5 - 3.5ps/(นาโนเมตร*กม.) | -3.5 - 3.5ps/(นาโนเมตร*กม.) | -3.5 - 3.5ps/(นาโนเมตร*กม.) | -3.5 - 3.5ps/(นาโนเมตร*กม.) |
| เส้นผ่านศูนย์กลางฟิลด์ของโหมด (@1310nm) | 9.1±0.4 ไมโครเมตร | 8.8±0.4 ไมโครเมตร | 8.8±0.4 ไมโครเมตร | 8.8±0.4 ไมโครเมตร |
| สายเคเบิลความยาวคลื่นคัตออฟ (นาโนเมตร) | ≤1260นาโนเมตร | ≤1260นาโนเมตร | ≤1260นาโนเมตร | ≤1260นาโนเมตร |
| รัศมีโค้งงอต่ำสุด (มม.) | 16 มม | 10 มม | 7.5 มม | 5.0 มม |
| เส้นผ่านศูนย์กลางการหุ้ม (µm) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
ข้อมูลจำเพาะของไฟเบอร์แบบหลายโหมด
| ประเภทไฟเบอร์ | 62.5/125 ไมโครเมตร (850/1300 นาโนเมตร) | 50/125 ไมโครเมตร (850/1300 นาโนเมตร) | BIOM2+ (850/1300 นาโนเมตร) | BIOM3 (850/1300 นาโนเมตร) | BIOM4 (850/1300 นาโนเมตร) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| การลดทอน (dB) โดยทั่วไป | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| การลดทอน (dB) สูงสุด | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| แบนด์วิธ (MHz*กม.) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| แบนด์วิธ Modal ที่มีประสิทธิภาพ | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 กิกะบิตอีเทอร์เน็ต SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| รัศมีโค้งงอต่ำสุด (มม.) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| เส้นผ่านศูนย์กลางการหุ้ม (µm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

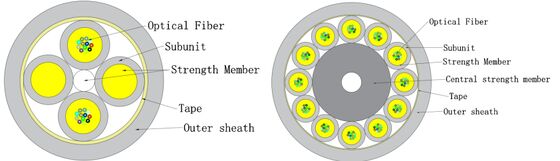

โครงสร้างผลิตภัณฑ์
| รายการ | คำอธิบาย |
|---|---|
| ใยแก้วนำแสง |
จำนวนไฟเบอร์:24-48, 50-72, 74-96, 98-288 สี:โครมาโตกราฟี |
| หน่วยย่อย/ฟิลเลอร์ |
นับ:4, 6, 8, 12 วัสดุ:LSZH |
| สมาชิกผู้แข็งแกร่ง |
วัสดุ:เส้นด้ายอะรามิด สี:ขึ้นอยู่กับความต้องการของลูกค้าหรือประเภทไฟเบอร์ เส้นผ่านศูนย์กลาง:3.0±0.1 มม ความหนา:0.5±0.05 มม |
| สมาชิกกองกำลังกลาง | วัสดุ:FRP และฝัก |
| เปลือกนอก |
วัสดุ:LSZH สี:ขึ้นอยู่กับความต้องการของลูกค้าหรือประเภทไฟเบอร์ |
| เลเยอร์พัสดุ |
วัสดุ:เทป เส้นผ่านศูนย์กลาง:9.0±0.3, 11.2±0.4, 13.5±0.5, 17.5±0.5 มม. |
ลักษณะทางกลและสิ่งแวดล้อม
| รายการ | คำอธิบาย |
|---|---|
| ความต้านแรงดึง |
ระยะสั้น:150N ระยะยาว:50N |
| ต้านทานการบดขยี้ |
ระยะสั้น:500N/100มม ระยะยาว:100N/100มม |
| ช่วงอุณหภูมิ | -20°C ถึง +60°C |
| รัศมีการดัด |
พลวัต:≥20D คงที่:≥10D |
บรรจุภัณฑ์และการจัดส่ง
- บรรจุภัณฑ์:การป้องกันถังไม้ ตามคำขอของลูกค้าหรือบริษัทของเรา
- ระยะเวลาในการจัดส่ง:ความยาวรอกมาตรฐาน: 0.5-2.0 กม. หรือตามคำขอของลูกค้า
การทำเครื่องหมายสายเคเบิล
- Cable Marker ทุก Meter โดยการพิมพ์แบบอิงค์เจ็ท
- ปีที่ผลิต
- ประเภทของสายเคเบิล
- จำนวนเส้นใย
- ความยาวสายเคเบิล
- ฯลฯ
- ตามคำขอของลูกค้าหรือบริษัทของเรา
รูปภาพสินค้า
เหตุใดจึงเลือก TAKFLY
- ประสบการณ์การผลิตผลิตภัณฑ์ใยแก้วนำแสงมากกว่า 26 ปี
- พนักงานประกอบมากกว่า 450+ คนที่มีประสบการณ์ 3 ปีขึ้นไป
- วิศวกร R&D มากกว่า 10 คนที่อุทิศตนเพื่อนวัตกรรม
- เครื่องฉีดและสายการผลิตนำเข้าจากเยอรมนี 16 เครื่อง
- เครื่องทดสอบมากกว่า 30 เครื่อง รวมถึงเครื่องมือทดสอบ OTDR, 3D, VFL, IL&RL
- อุปกรณ์การทดสอบที่ครอบคลุม: เครื่องทดสอบแรงดึง, เครื่องทดสอบความต้านทานการกระแทก, เครื่องทดสอบมิเตอร์ไฟฟ้า, เครื่องตรวจสอบแสง
- ยอมรับแบรนด์ OEM แล้ว
- การเข้าร่วมนิทรรศการระดับโลก: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
การควบคุมคุณภาพ
- การตรวจสอบจุดวัตถุดิบก่อนการผลิต
- การตรวจสอบอย่างเต็มรูปแบบหลังจากทุกขั้นตอน
- การตรวจสอบการผลิตที่เสร็จสิ้นแล้วเพียงครึ่งเดียวอย่างครอบคลุม
- ตรวจสอบผลิตภัณฑ์สำเร็จรูปให้เสร็จสิ้นก่อนบรรจุ
- การตรวจสอบจุดก่อนจัดส่ง
ข้อมูลการจัดส่ง
- ตัวอย่าง:1-3 วันทำการ
- คำสั่งการผลิตจำนวนมาก:3-7 วันทำการ
- บรรจุภัณฑ์:ถุงพลาสติก กล่อง และพาเลทตามคำขอ
