ADSS-100M สายเคเบิลอากาศแบบยึดตัวเองแบบเคลื่อนไหวแบบเคลื่อนไหวแบบเคลื่อนไหวด้วยไฟฟ้า
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กวางตุ้ง, เซินเจิ้น |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | DX-เกราะ-T1771 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| รายละเอียดการบรรจุ: | สปอน+กล่อง+กระดาษแข็ง |
| เวลาการส่งมอบ: | 3-7 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| รัศมีการดัด: | 20D/15D | การติดตั้ง: | ทางอากาศ |
|---|---|---|---|
| ฝัก: | LSZH | คอนเนตคอร์: | SC/PC ถึง SC/PC |
| เส้นผ่านศูนย์กลาง: | 8.5~16 มม | ประเภทสายเคเบิล: | โหมดเดียว |
| อุณหภูมิในการทำงาน: | -40°ซ ถึง +70°ซ | อนุญาตให้แรงดึงแรงดึง: | 100n <1,000n |
| ความยาว: | 2,000 ม. ต่อม้วนหรือกำหนดเอง | จำนวนไฟเบอร์: | 2คอร์/4คอร์ |
| แพคเกจการขนส่ง: | กลองไม้ | การบรรจุ: | ลังไม้ |
| เสื้อแจ็กเกต: | พีวีซี | วิธีการติดตั้ง: | ในร่ม/กลางแจ้ง |
| ประเภทตัวเชื่อมต่อ: | LC/UPC | จำนวนไฟเบอร์: | 12 |
| วัสดุแจ็คเก็ตออก: | วิชาพลศึกษา | แกนกลาง: | 12 ไม่จำเป็น |
| เวลาการรับประกัน: | 20 ปี | ความต้านทานต่อการบดขยี้: | ≥1000N/100มม. |
| โครงสร้างสายเคเบิล: | บัฟเฟอร์แน่นแบบโบว์ | รหัสสินค้า: | GJYXCH-1B |
| วัสดุฝักด้านนอก: | เอ็มดีพีอี | ความต้านทานแรงดึง: | ≥100N |
| ความต้านทานแรงดึงสูงสุด: | 1,000N | แบบอย่าง: | เซาท์แคโรไลน่า/เอพีซี~เซาท์แคโรไลน่า/เอพีซี |
| การสูญเสียการแทรก: | 0.2dB | เส้นผ่านศูนย์กลางภายนอก: | 4.5 มม. หรือตามคำขอของลูกค้า |
| วัสดุด้านนอก: | สายโลหะ | มาตรฐาน: | IEC60794 |
| สมาชิกแข็งแกร่ง: | OEM | เบอร์ไฟเบอร์: | 12 คอร์ |
| ปีการผลิต: | 2010 | สีเปลือกนอก: | ดำ,เทา,ขาว |
| ทดสอบความยาวคลื่น: | 1310nm ~ 1550nm | เคเบิลโมเดล: | GJPFJV |
| การสั่นสะเทือน: | ≤0.2dB | บรรจุุภัณฑ์: | กระทุ้งไม้ |
| การเสริมแรง: | เหล็กหรือ KFRP หรือ FRP | เปลือกนอก: | วิชาพลศึกษา |
| เส้นใย: | 2~144 คอร์ | อัตราข้อมูล: | 4*10ก |
| ตัวเลือกไฟเบอร์: | G652D ,G657A,OM1,OM2,OM3,OM4 | น้ำหนักที่กำหนด: | 83 |
| ความยาวคลื่นตัดสายเคเบิล: | แลมซี≤1260um | วิธีติดตั้ง: | การติดตั้งฝุ่น / ฝังโดยตรง |
| หลอด: | การออกแบบท่อหลวม | วัสดุ: | PE/LSZH |
| ท่าเรือ: | หนิงโป | สี: | สีเหลืองหรือปรับแต่ง |
| วัสดุแจ็คเก็ต: | พีวีซี | จำนวนแกน: | ตามคำขอของคุณ |
| การส่งสินค้า: | TNT,DHL,UPS,FEDEX หรือ EMS | ในร่มหรือกลางแจ้ง: | ในร่ม |
| ขนาดกลอง: | 300x300x300 | ความยาวไฟเบอร์: | 1m หรือปรับแต่ง |
| โหมดไฟเบอร์: | สายเดียว G652D G657A | คำหลัก: | สาย ADSS |
| เครือข่าย: | 4g, 3g | OEM: | ยินดีต้อนรับ |
| จำนวนตัวนำ: | ≥ 10 | ||
| เน้น: | สายไฟเบอร์ออปติก ADSS ช่วง 100 ม,สายไฟฟ้าออนไลน์ 96 ใย,สายไฟฟ้าไฟฟ้าไฟฟ้าออนไลน์ 4 สาย |
||
รายละเอียดสินค้า

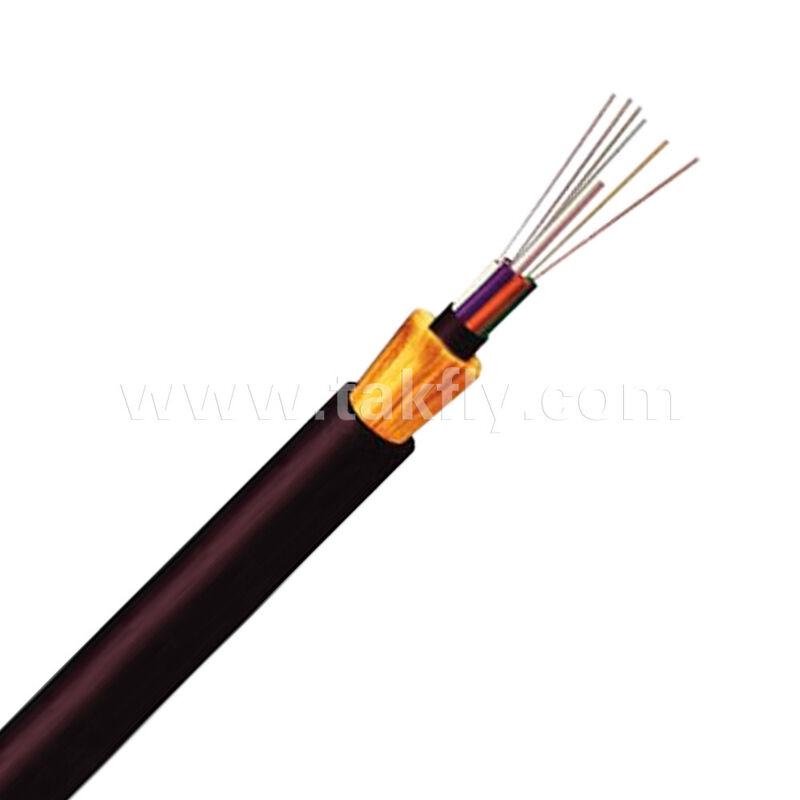

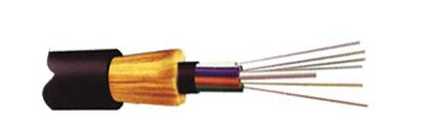

ADSS-100M สายเคเบิลอากาศแบบยึดตัวเองแบบเคลื่อนไหวแบบเคลื่อนไหวแบบเคลื่อนไหวด้วยไฟฟ้า
สายไฟฟ้าระดับเหนือแบบไม่โลหะและแบบไฟฟ้าครบถ้วนนี้ถูกออกแบบมาเพื่อความยาวแบบมาตรฐาน 100 เมตร จํานวนเส้นใยที่มีอยู่: 4, 6, 12, 24, 48, 96 (G.652D single-mode)สายเคเบิลสามารถติดตั้งโดยตรงบนเสาหรือหอคอยโดยไม่ต้องท่อเหล็กเหมาะสําหรับสายส่งไฟฟ้า (10kV-220kV) และเครือข่ายโทรคมนาคม
ข้อมูลไฟเบอร์ออปติกส์และเจโอเมทริก (G.652D)
ปริมาตรความอ่อนแอ, การกระจายและ PMD
| ปริมาตร | หน่วย | ก่อนใช้สายไฟฟ้า | หลังจากการติดสายไฟฟ้า |
|---|---|---|---|
| ความอ่อนแอ @1310 nm | dB/km | ≤0.34 | ≤0.38 |
| การลดความหนา @ 1550 nm | dB/km | ≤0.21 | ≤0.28 |
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | - |
| ความชันการกระจายที่ 0 | ps/(nm2*km) | ≤0.092 | - |
| ความยาวคลื่นตัดเคเบิล λcc | nm | ≤ 1260 | - |
| คออฟเฟกชั่นการกระจาย @ 1550 nm | ps/(nm*km) | ≤ 18 | - |
| คออฟเฟกชั่นการกระจาย @ 1625 nm | ps/(nm*km) | ≤ 22 | - |
| PMD (ยอดเส้นใยส่วนตัว) | ps/√km | ≤0.1 | - |
| PMD (การออกแบบลิงค์, M=20, Q=0.01%) | ps/√km | ≤0.06 | - |
| PMD (ทั่วไป) | ps/√km | 0.04 | - |
| อินเด็กซ์กลุ่ม (ประเภท) @1310 nm | - | 1.466 | - |
| อินเด็กซ์กลุ่ม (ประเภท) @1550 nm | - | 1.467 | - |
| การสูญเสียการโค้งขนาดใหญ่ (รอบ 1 ครั้ง ระยะรัศมี 16 มม) @1550 nm | dB | ≤0.05 | - |
| การสูญเสียการโค้งขนาดใหญ่ (หมุน 100 ครั้ง แพร่ 25 มม.) @1550 nm | dB | ≤0.05 | - |
| การสูญเสียการโค้งขนาดใหญ่ (หมุน 100 ครั้ง แพร่รัศมี 30 มม) @1550 nm | dB | ≤0.05 | - |
รายละเอียดการประกอบรูปแบบเส้นใย
| ปริมาตร | หน่วย | มูลค่า |
|---|---|---|
| กว้างคลุม | μm | 125 ± 07 |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 |
| กว้างคลุม | μm | 235-250 |
| ความผิดพลาดของการเคลือบ / การเคลือบ | μm | ≤ 120 |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 |
| ความผิดพลาดของแกน / ผนัง | μm | ≤0.6 |
| กว้างขวางสนามโหมด (MFD) @1310 nm | μm | 8.7-9.5 |
| กว้างขวางสนามโหมด (MFD) @1550 nm | μm | 9.8-108 |

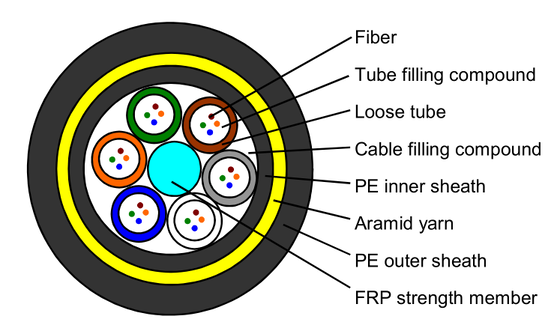

การก่อสร้างสายไฟฟ้าและคุณสมบัติทางกล
ตารางด้านล่างรายละเอียดการออกแบบหลอดลอยสําหรับเส้นใย 24, 48 และ 96 การตั้งค่าสําหรับเส้นใย 4, 6 และ 12 สามารถใช้ได้ตามคําขอ
| ปริมาตร | 24- ไฟเบอร์ | 48- ไฟเบอร์ | 96- ไฟเบอร์ |
|---|---|---|---|
| ประเภทโครงสร้าง | 1+6 | 1+6 | 1+8 |
| กว้างของสมาชิกความแข็งแรงกลาง (FRP) | 20.0 มิลลิเมตร | 20.0 มิลลิเมตร | 20.0 / 3.7 มิลลิเมตร |
| วัสดุท่อลอย | PBT | PBT | PBT |
| กว้างท่อลอย | 20.0 มิลลิเมตร | 20.0 มิลลิเมตร | 20.0 มิลลิเมตร |
| จํานวนท่อที่หลุด | 4 | 4 | 8 |
| สายใยต่อท่อ | 6 | 12 | 12 |
| จํานวนของสารเติม | 2 | 0 | 0 |
| ป้องกันน้ํา | สายใย + เทป | สายใย + เทป | สายใย + เทป |
| รีปคอร์ด | 2 ชิ้น | 2 ชิ้น | 2 ชิ้น |
| สมาชิกความแข็งแรงด้านนอก | สายใยอารามิด | สายใยอารามิด | สายใยอารามิด |
| วัสดุที่ใช้ในการปกปิดภายนอก | MDPE (สีดํา) | MDPE (สีดํา) | MDPE (สีดํา) |
| ความหนานามินาลของเปลือก | 1.7 มิลลิเมตร | 1.7 มิลลิเมตร | 1.7 มิลลิเมตร |
| กว้างเคเบิล(± 0.5 มม.) | 9.5 มิลลิเมตร | 100.0 มิลลิเมตร | 11.8 มิลลิเมตร |
| น้ําหนักสาย(± 10%, kg/km) | 70 กิโลกรัม/กม | 75 กิโลกรัม/กม | 110 กิโลกรัม/กม |
| ความเข้มข้นสูงสุดที่อนุญาต (MAT) | 2700 N | 2700 N | 2700 N |
| ความยาวของ span | 100 เมตร | 100 เมตร | 100 เมตร |
| ความต้านทานต่อการบด - ระยะสั้น | 2200 N/100 มม. | 2200 N/100 มม. | 2200 N/100 มม. |
| วงจรโค้ง - การทํางาน | 15 × OD | 15 × OD | 15 × OD |
| แพร่เส้นโค้ง - การติดตั้ง | 25 × OD | 25 × OD | 25 × OD |
| อุณหภูมิ - การทํางาน | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
| อุณหภูมิ - การติดตั้ง | -20°C ~ +60°C | -20°C ~ +60°C | -20°C ~ +60°C |
| อุณหภูมิ - การจัดเก็บ/การขนส่ง | -40°C ~ +70°C | -40°C ~ +70°C | -40°C ~ +70°C |
OD = กว้างภายนอกของเคเบิล
การบรรจุ กลองและเครื่องหมายสาย
| รายการ | รายละเอียด |
|---|---|
| ความยาวของม้วนแบบมาตรฐาน | 2.0 - 4.0 กิโลเมตรต่อกลองผสมไม้ (ชนิดการส่งออก) |
| การล้างน้ํา | รายงานและสตริปตามคําขอ |
| การตราเคเบิล | พิมพ์เครื่องฉีดพิมพ์ทุกเมตร ปี ประเภทสายไฟเบิ้ล จํานวนเส้นใย ความยาว มีเครื่องหมายตามต้องการ |
มาตรฐานที่ใช้
- DL/T 788‐2016 / YD/T 980‐2002
- IEC 60794-4 / IEEE 1222 การใช้งานของเครื่องจักรไฟฟ้า
- Telcordia GR‐20
การสั่งซื้อ
| รุ่น | จํานวนเส้นใย | สเปน | สีเปลือก |
|---|---|---|---|
| ระบบประสานงาน | 4 | 100 เมตร | สีดํา |
| ระบบประสานงาน | 6 | 100 เมตร | สีดํา |
| ระบบ ADSS‐100M‐12X | 12 | 100 เมตร | สีดํา |
| สาย ADSS‐100M‐24X | 24 | 100 เมตร | สีดํา |
| ADSS‐100M‐48X | 48 | 100 เมตร | สีดํา |
| ADSS‐100M‐96X | 96 | 100 เมตร | สีดํา |
สําหรับการออกแบบการสร้างรายละเอียดของ 4/6/12 ไวเบอร์ตัวละเอียด โปรดติดต่อเรา
คํา ถาม ที่ ถาม บ่อย
Q: คุณเป็นผู้ผลิตไหม?
ตอบ: ครับ เราเป็นผู้ผลิต, การแก้ไข FTTH และผู้ให้บริการข้อมูลศูนย์รวมในเชนเจน, จีน, ก่อตั้งในปี 2000.
Q: MOQ ของคุณคืออะไร?
A: MOQ สามารถเป็น 1 ชิ้น, แต่ราคาไม่แข่งขัน. จํานวนมากขึ้น, ราคาจะแข่งขันมากขึ้น.
Q: คุณสามารถนําราคา FOB?
A: ใช่. เราสามารถจัดส่งโดยอากาศ, DHL, TNT, UPS, FEDEX, ฯลฯ สําหรับปริมาณใหญ่เราจะจัดส่งโดยทะเล. เราสามารถนําราคากับสินค้าและเวลานําหลังจากที่คุณให้ความต้องการรายละเอียดกับปริมาณ
ถาม: คุณภาพของคุณเป็นอย่างไร?
A: การผลิตของเราปฏิบัติตามมาตรฐาน IEC และมาตรฐานยุโรป CE, ISO, RoHS, CPR และ ANATEL รับรอง ผลิตภัณฑ์ทั้งหมดได้รับการทดสอบ 100% ก่อนการจัดส่ง
ถาม: ช่วงเวลาที่คุณต้องการคืออะไร?
A: มันขึ้นอยู่กับปริมาณและผลิตภัณฑ์ สําหรับสายพับพลาชไฟเบอร์ออปติก ระยะเวลานําสามารถเป็น 2-3 วันทํางานสําหรับสูงสุด 5000 ชิ้น เราเก็บสินค้าปกติในสต็อคและสามารถจัดการคําสั่งด่วน
คําถาม: การรับประกันของคุณคืออะไร?
ตอบ: ขึ้นอยู่กับผลิตภัณฑ์ เราให้การรับประกัน 1 ปีสําหรับสายพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดพัดเราซ่อมฟรี โดยรับค่าบริการจากลูกค้า.
ถาม: มีอะไรบ้าง?
ตอบ: แพ็คเกจสตานด์การส่งออกสากล พิมพ์โลโก้ตามต้องการ
Q: คุณสามารถนําเสนอ OEM / ODM?
ตอบ: ได้ครับ ผลิตภัณฑ์ทั้งหมดยอมรับ OEM/ODM เราสามารถเซ็นสัญญาความลับได้
Q: ขอตัวอย่างหน่อยได้ไหม?
A: ตัวอย่างฟรีสําหรับสินค้าที่ต่ํากว่า 10 ดอลลาร์สหรัฐอเมริกา ค่าขนส่งที่จ่ายโดยผู้ซื้อก่อนการจัดส่ง
Q: ผมสั่งได้อย่างไร?
A: 1. ส่งสอบถามด้วยชื่อสินค้า, รายละเอียด, และปริมาณ. 2. เราให้คําอ้างอิงกับเวลานํา. 3. หลังจากยืนยัน, เราส่ง PI กับรายละเอียดธนาคาร. 4. การผลิตเริ่มต้นหลังจากการชําระเงิน.ยืนยันผู้รับสินค้า ก่อนการจัดส่ง.6 เลขติดตามที่ให้หลังจากการจัดส่ง
Q: ช่วงเวลาการชําระเงินของคุณคืออะไร?
A: T / T, Western Union, Paypal, MoneyGram. สําหรับจํานวนมาก: เงินฝาก 50%, เงินสมดุล 50% ก่อนการจัดส่ง. เราให้ราคาที่แข่งขันที่ตรงกับอัตราการตลาดสําหรับคุณภาพที่เท่าเทียมกัน
