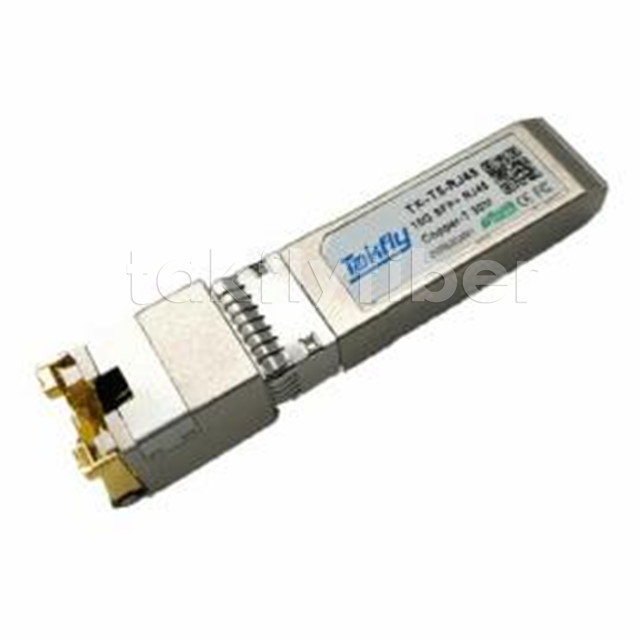

10GBASE-T SFP+ Copper Transceiver Compact RJ-45 เครื่องเชื่อม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กวางตุ้ง, เซินเจิ้น |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | TK-T5-RJ45 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| รายละเอียดการบรรจุ: | สปอน+กล่อง+กระดาษแข็ง |
| เวลาการส่งมอบ: | 3-7วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| ตัวอย่างหมายเลข: | ตัวเชื่อมต่อไฟเบอร์ออปติก | อุณหภูมิ Atorage: | -40°C~85°C |
|---|---|---|---|
| อุปกรณ์เดินสาย: | ODF | สี: | การปรับแต่ง |
| ตัวอย่างฟรี: | ใช่ | เส้นผ่านศูนย์กลางภายนอกของขั้วต่อ: | 3.0มม., 2.0มม., 0.9มม. |
| สีที่อยู่อาศัย: | สีฟ้า, สีเขียว, สีเบจ | สื่อกลางในการส่ง: | โหมดเดี่ยว/ โหมด Mulit |
| ลักษณะ: | กันน้ํา | วัสดุ: | พลาสติก |
| การแลกเปลี่ยน: | ≤0.2dB | โหมดไฟเบอร์: | 62.5/125µm OM1, 50/125µm OM2 |
| ท่าเรือ: | กล่องไฟเบอร์ฮับจากท่าเรือ NINGBO | ชื่อรุ่น: | ขั้วต่อไฟเบอร์ออฟติก |
| น้ําหนัก: | 2กก | ความซ้ํา: | ≤0.2dB |
| เส้นผ่านศูนย์กลางของไฟเบอร์: | 125μm | ประเภทการประกอบ: | เครื่องกล |
| โมดูลเชื่อมต่อ: | 3.0 มม. | สายเชื่อมต่อ OD: | 0.9มม. ,2.0มม., 3.0มม. |
| ความทนทาน: | ≥1,000 ครั้ง | ความสามารถในการผลิต: | 700000ชิ้น/เดือน |
| ประเภทการเคลือบ: | UPC, APC | ผู้ที่ใส่: | น้ํามันซิลิโคนออปติก |
| ความอดทน: | 500 รอบ | อุณหภูมิการทํางาน: | -40°C ถึง +85°C |
| ตัวเชื่อมต่อส่งคืนการสูญเสีย: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | สเปรย์เกลือ: | 500 ชม |
| เวลาติดตั้ง: | ภายใน 60s (ไม่มีเส้นใยตัด) | แพ็คเกจ: | SMD, QFN-20, NRF24L01, ถุงโพลี, ไฟเบอร์ออปติก |
| ประเภท: | ตัวควบคุมแรงดันไฟฟ้า, ลอจิกไอซี, โมดูลตัวรับส่ง | กระแสตรง: | ใหม่ล่าสุด, ใหม่, 2013+, 1234, ตัวรับส่งสัญญาณ RF และโมดูลตัวรับสัญญาณ |
| ระยะทาง: | 20 กม., 300m, 300m | การใช้งาน: | การสื่อสารโทรคมนาคม, การเตือน, คอมพิวเตอร์, ระบบตรวจสอบวิดีโอ, ช่องไฟเบอร์ 1x |
| อุณหภูมิการทํางาน: | มาตรฐาน, -40 ~ 85, -10 ° C ~ 70 ° C | ความยาวคลื่น: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| ชื่อสินค้า: | EPON OLT PX20+, 433MHz UART TRANSCEIVER โมดูล, โมดูลออปติคัล BIDI SFP 1.25G, SFP+ ตัวส่งสัญญาณ, โมดู | การรับประกัน: | 365 วัน 3 ปี 1 ปี |
| แรงดันไฟฟ้า: | 1.9-3.6V, 0 ~ 110,2.7 V ~ 5.5 V, Common | ได้รับการรับรอง: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| จัดส่งโดย: | DHL\UPS\Fedex\EMS\HK โพสต์ | สกายเป้: | MICHELLA_FANG, Chaizhiquan91, Thomas65339 |
| พลังงานไฟฟ้า: | 3.3V | อัตราการถ่ายโอนข้อมูล: | 155m, 10g |
| โวลเตชั่น: | 1.9 ~ 3.6V, มาตรฐาน | แหล่ง: | fp, vcsel / pin |
| การกระจายอำนาจ: | 0.1W, W | สภาพ: | ใหม่ใหม่ 100% ใหม่ |
| เน้น: | 10GBASE-T SFP+ เครื่องรับสัญญาณทองแดง,เครื่องเชื่อม RJ-45 SFP+ Copper Transceiver |
||
รายละเอียดสินค้า
ลักษณะ
หนุน 10กีเบส- T / 5กีเบส- T / 25กีเบส- T / 1000ฐาน- T- ขา SFP ที่ติดต่อได้ร้อนรินท
- หนาแน่น รวมเครื่องเชื่อม RJ-45
- สอดคล้อง RoHS และ ไม่มีหมึก
- เพียงคนเดียว +33V พลังงาน จําหน่าย
- 10 กิกาบิต อีเทอร์เน็ต หมดแล้ว แมว 6a สายเคเบิล
- สภาพแวดล้อม การดําเนินงาน อุณหภูมิ: 0°C ถึง +65°C
คําอธิบาย
SFP+-10GBASE-T ทองแดง ขนาดเล็ก แบบ สามารถติดต่อได้ (SFP)vers คือ โดยพิจารณาจาก SFP มัลติ แหล่ง
ข้อตกลง (MSA)พวกเขา เป็น รองรับได้ ด้วย รายการ 10กีเบส- T / 5กีเบส- T / 25กีเบส- T / 1000ฐาน-T มาตรฐาน ตามที่ระบุ ใน IEEE STD802.3. SFP+ - 10GBASE-T การใช้ รายการ SFP's RX_LOS ปิ้น สําหรับ ลิงค์ การแสดง. ถ้า ดึง ขึ้น SFPครับ
TX_คนพิการ ปิ้น, PHY IC เป็น การตั้งค่าใหม่
เคเบิล
|
มาตรฐาน |
เคเบิล |
ความกว้าง |
โฮสต์ ท่าเรือ |
|
10กีเบส- T |
CAT6A |
30 เมตร |
XFI |
|
5กีเบส- T/25กีเบส- t |
CAT5E |
50 เมตร |
5GBase- R/25GBase -X |
|
1000 ราคา- T |
CAT5E |
100 เมตร |
1000 ราคา-FX |
SFP ถึง เครื่องเชื่อม Host ปินออกไป
|
ปิน
|
สัญลักษณ์
|
ชื่อ / คําอธิบาย
|
หมวด.
|
|
1 |
VEET
|
สายส่งพื้นดิน (ร่วมกับ เครื่องรับดิน)
|
1 |
|
2 |
TFAULT
|
เครื่องส่งสัญญาณ ความผิด ไม่สนับสนุน
|
|
|
3 |
TDIS
|
เครื่องส่งสัญญาณ ปิดการใช้งาน การออกเลเซอร์ dอิสบัลด์ สูงหรือเปิด
|
2 |
|
4 |
MOD_DEF(2)
|
โมดูล คํานิยาม2. ข้อมูล สาย สําหรับ รายการ ID.
|
3 |
|
5 |
MOD_DEF(1)
|
โมดูล คํานิยาม 1. นาฬิกา สาย สําหรับ รายการ ID.
|
3 |
|
6 |
MOD_DEF(0)
|
โมดูล คํานิยาม 0ภายใน โมดูล
|
3 |
|
7 |
อัตรา เลือก |
ไม่มีการเชื่อมต่อ จําเป็น |
|
|
8 |
LOS |
สูง แสดงว่า ไม่ เชื่อมโยงกัน ต่ํา แสดงว่า ลีไม่เป็นไร |
4 |
|
9 |
VEER |
เครื่องรับดิน (ร่วมกับตัวส่งสัญญาณ Groun)(d) |
1 |
|
10 |
VEER |
สถานที่รับ (ร่วมกับตัวส่งสัญญาณ Groun)(d) |
1 |
|
11 |
VEER |
สถานที่รับ (ร่วมกับตัวส่งสัญญาณ Groun)(d) |
1 |
|
12 |
RD- |
เครื่องรับ หมุนกลับ DATA ออก แคปป์ AC |
|
|
13 |
RD+ |
เครื่องรับ ไม่พลิก DATA ออก. แคปป์ AC |
|
|
14 |
VEER |
สถานที่รับ (ร่วมกับตัวส่งสัญญาณ Groun)(d) |
1 |
|
15 |
VCCR |
เครื่องรับ พลังงาน |
|
|
16 |
VCCT |
พลังการส่งสัญญาณ จําหน่าย |
|
|
17 |
VEET |
สายส่งที่ดิน (ร่วมกับ เครื่องรับ ดิน) |
1 |
|
18 |
TD+ |
เครื่องส่งไม่พลิก ข้อมูล ใน AC Coupled. |
|
|
19 |
TD- |
เครื่องส่งสัญญาณ หมุนกลับ DATA เข้ามา เอซี คอปปิ้ล |
|
|
20 |
VEET |
สายส่งที่ดิน (ร่วมกับ เครื่องรับ ดิน) |
1 |
หมายเหตุ:
1. แผ่นดินวงจร คือ ติดต่อกับ แชสซี่ ดิน
2. PHY คนพิการ ใน TDIS > 20V หรือ เปิด, เปิด ใน TDIS < 0.8V
3. ควร เป็น ดึง ขึ้น ด้วย 4.7k - 10k ออม ใน เจ้าบ้าน บอร์ด ถึง a ความกระชับ ระหว่าง 2.0V และ 3.6 วอลต์ MOD_DEF(0) ดึงสาย ต่ําถึง ระบุ โมดุเล คือ ติด เข้ามา
4. LVTTL รองรับได้ ด้วย a สูงสุด ความกระชับ ของ2.5V
รูป 1.แผนภูมิของเจ้าภาพ บอร์ดคอนกล่องเนคเตอร์ ปิ้น จํานวน และ ชื่อ
+3.3V โวลต์ เครื่องไฟฟ้า เปิดไฟใบหน้า
รายการ SFP+ - 10GBASE-T มี ราคา input ความกระชับ ระยะ ของ3.3 V +/- 5%รายการ 4V สูงสุด ความกระชับ คือ ไม่ ยอมรับ สําหรับการทํางานต่อเนื่อง
|
+33วอลท์ เครื่องไฟฟ้า พลังอินเตอร์เฟซ |
||||||
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
จําหน่าย ปัจจุบัน |
คือ |
|
700 |
900 |
mA |
3.0W สูงสุด พลังงาน หมดแล้ว เต็ม ระยะความกระชับกําลัง และอุณหภูมิ ดูคําเตือน หมายเหตุ ใต้ |
|
ความดันทางเข้า |
Vcc |
3.13 |
3.3 |
3.47 |
V |
อ้างอิง GND |
|
ความดันสูงสุด |
Vmax |
|
|
4 |
V |
|
|
กระแสไฟฟ้า |
การหลั่ง |
|
TBD |
|
mA |
ร้อน พล็อกเหนือคงที่ ประเทศ ปัจจุบัน ดูคําเตือน หมายเหตุ ใต้ |
ระวัง: การบริโภคพลังงานและกระแสไฟฟ้า สูงกว่า รายการ กําหนด ค่า ใน รายการ SFP MSA
สัญญาณความเร็วต่ํา
MOD_DEF( 1) (SCL) และ MOD_DEF(2) (SDA), เป็น เปิด CMOS ระบายน้ํา สัญญาณ (ดู หมวด VII, "การสื่อสารลําดับ หลักเกณฑ์"ทั้งคู่ MOD_DEF( 1)และ MOD_DEF(2) ต้อง เป็น ดึง ขึ้น ถึง เจ้าบ้าน_Vcc
|
สัญญาณความเร็วต่ํา ลักษณะอิเล็กทรอนิกส์ธ อร์ |
|||||
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
SFP Output ต่ํา |
VOL |
0 |
0.5 |
V |
4.7k ถึง 10k ดึง-ขึ้น ถึง เจ้าบ้าน_Vcc, วัดที่ ด้านเจ้าภาพ ของเครื่องเชื่อม |
|
SFP Output สูง |
VOH |
เจ้าบ้าน_Vcc- 05 |
เจ้าบ้าน_Vcc + 0.3 |
V |
4.7k ถึง 10k ดึง-ขึ้น ถึง เจ้าบ้าน_Vcc, วัดที่ ด้านเจ้าภาพ ของเครื่องเชื่อม |
|
SFP หน่วยงาน ต่ํา |
VIL |
0 |
0.8 |
V |
4.7k ถึง 10k ดึง-ขึ้น ถึง Vcc, วัดที่ SFP ด้าน ของเชื่อมต่อหรือ |
|
SFP หน่วยงาน สูง |
HIV |
2 |
Vcc + 0.3 |
V |
4.7k ถึง 10k ดึง-ขึ้น ถึง Vcc, วัดที่ SFP ด้าน ของเชื่อมต่อหรือ |
เครื่องไฟฟ้าความเร็วสูง อินเตอร์เฟซ
สัญญาณความเร็วสูงทั้งหมดคือ AC-cสะสม ภายใน
|
ความเร็วสูง เครื่องไฟฟ้า การถ่ายทอดอินเตอร์เฟซ สาย SFP |
||||||
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
สาย ความถี่ |
fL |
|
125 |
|
MHz |
5-ระดับ การรหัส, ต่อ IEEE 802.3 |
|
การออก Tx อุปสรรค |
โซท,ทีเอ็กซ์ |
|
100 |
|
โอม |
ความแตกต่างสําหรับทุกคน ความถี่ ระหว่าง 1MHz และ 125MHz
|
|
Rx หน่วยงาน อุปสรรค |
ซิน,RX |
|
100 |
|
โอม |
ความแตกต่างสําหรับทุกคน ความถี่ ระหว่าง 1MHz และ 125MHz |
|
ปลายเดียว ข้อมูล input สวิง |
การลอก |
250 |
|
1200 |
mV |
เพียงคนเดียว จบ |
|
ปลายเดียว ข้อมูล output สวิง |
วูตซิ่ง |
350 |
|
800 |
mV |
เพียงคนเดียว จบ |
|
เวลาขึ้น/ตก |
TrT f |
|
175 |
|
กลาก |
20% - 80% |
|
Tx หน่วยงาน อุปสรรค |
ซิน |
|
50 |
|
โอม |
เพียงคนเดียว จบ |
|
Rx ผลิต อุปสรรค |
โซท |
|
50 |
|
โอม |
เพียงคนเดียว จบ |
ข้อมูลทั่วไป
|
สาธารณะ |
||||||
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
ข้อมูล อัตรา |
BR |
1 |
|
10 |
Gb/วินาที |
IEEE 802.3 ที่เข้ากันได้ ดู หมายเหตุ 1,2 หนาว |
หมายเหตุ:
1. นาฬิกา ความอดทน คือ +/- 50 ppm
รายละเอียดสิ่งแวดล้อม
การตรวจจับการสกัดกันแบบอัตโนมัติ เป็น enabled. คาเบลตัดต่อภายนอก คือ ไม่ จําเป็น
|
สังคม รายละเอียด |
||||||
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
อุณหภูมิการทํางาน |
ด้านบน |
0 |
|
65 |
°C |
อุณหภูมิกระเป๋า |
|
อุณหภูมิในการเก็บ |
ทู |
- 40 |
|
85 |
°C |
สภาพแวดล้อม อุณหภูมิ |
การสื่อสารลําดับ Pโรโตโคล
ทุก WINTOP SFPs รองรับการสื่อสารลําดับ 2 สาย โปรต็อกอล ใน รายการ SFP MSA. ธe SFPs การใช้ ราคา MCUสามารถ เป็น เข้าถึง ด้วย ที่อยู่ ของ A0h.
|
รายการ การกําหนดเวลารถบัส Reqรายงาน |
||||||
|
ปริมาตร |
สัญลักษณ์ |
นาที |
แบบ |
แม็กซ์ |
หน่วย |
หมายเหตุ/เงื่อนไข |
|
ฉัน2C นาฬิกา อัตรา |
|
0 |
|
200,00 0 |
Hz |
|
ขนาดของเครื่องยนต์
