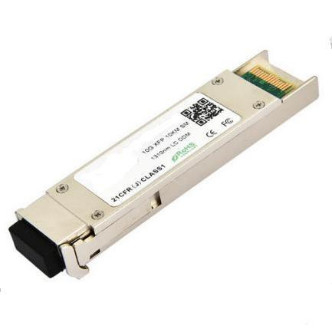

10Gbps 1310nm XFP Optical Transceiver ด้วยระยะทางการส่ง 10KM และแพคเกจขนาดเบา 10g
รายละเอียดสินค้า:
| สถานที่กำเนิด: | กวางตุ้ง, เซินเจิ้น |
| ชื่อแบรนด์: | TAKFLY |
| ได้รับการรับรอง: | CE,ROHS,REACH,ISO9001,ISO14001 |
| หมายเลขรุ่น: | XFP-TK1392-LC10 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
|---|---|
| ราคา: | US$0.01 ~ US$1200/PC |
| เวลาการส่งมอบ: | 3-7วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
ข้อมูลรายละเอียด |
|||
| อัตราส่วน: | 50/50 | ความยาวคลื่นศูนย์กลาง: | 1450นาโนเมตร |
|---|---|---|---|
| การสูญเสียการแทรก: | ≤0.3dB | น้ำหนักบรรจุภัณฑ์: | 10g |
| ประเภทของแพคเกจ: | ไฟเบอร์เปลือย, ท่อหลวม 900um, สายเคเบิล 2 มม | ความยาวคลื่น: | 1310nm |
| การจัดแนวแกน: | แกนช้าหรือแกนเร็ว | ช่วงความยาวคลื่น: | 1310นาโนเมตร, 1550นาโนเมตร |
| การใช้งาน: | ระบบสื่อสารด้วยแสง | อัตราส่วนตัวแยก: | 98/2 |
| อุณหภูมิในการจัดเก็บ: | -40~+85℃ | หมายเลขพอร์ต: | 1X2 |
| ความยาวของเส้นใย: | 1 เมตร | ไฟเบอร์: | สายใย PM Corning 980nm |
| ความสามารถในการจัดการพลังงาน: | พลังงานสูง | ||
| เน้น: | 10KM XFP เครื่องรับแสง,1310nm XFP ออปติกส์ทรานซิสเวอร์,10Gbps XFP ออปติก แทรนซิเวอร์ |
||
รายละเอียดสินค้า
-
เครื่องรับสัญญาณ TAKFLY XFP-TK1392-LC20 Small Form Factor 10 G (XFP) เป็นที่สอดคล้องกับข้อกําหนดการที่ใช้อยู่ในปัจจุบันของ XFP Multi-Source Agreement (MSA)พวกมันเป็นไปตามระบบ Ethernet 10 Gigabit 10GBASE-LR/LW ตาม IEEE 802.3ae และ 10G Fiber Channel ฟังก์ชั่นการวินิจฉัยดิจิตอลมีให้บริการผ่านอินเตอร์เฟซซีเรียล 2 สาย ตามที่ระบุใน XFP MSAเครื่องรับสัญญาณเป็น RoHS ตรงกับและไม่มีหมึกตาม Директива 2002/95/EC3.
ลักษณะ
- รองเท้า XFP ที่ติดต่อได้ร้อน
- รองรับอัตราบิต 9.95Gb/s ถึง 11.3Gb/s
- โหมด XFI Loopback
- สอดคล้องกับ RoHS-6 (ไร้หมึก)
- การสูญเสียพลังงาน < 1.5W
- ระยะอุณหภูมิกรอบ: -5°C ถึง 70°C
- ความยาวเส้นทางสูงสุด 20 กิโลเมตร
- เลเซอร์ DFB 1310nm ที่ไม่เย็น
- เครื่องเชื่อม LC Full Duplex
- ไม่จําเป็นต้องใช้นาฬิกาอ้างอิง
- ฟังก์ชันการวินิจฉัยดิจิตอลที่ติดตั้ง
-
กลไกการปล่อยค้ําประกันแบบมาตรฐาน
การใช้งาน
- 10GBASE-LR/LW 10G Ethernet
- ช่องไฟเบอร์ 10G
- SONET OC-192 SR-1 SDH STM I-64
เสมอ ขนาดสูงสุด การจัดอันดับ
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | |
| ความดันไฟฟ้าสูงสุด | Vcc3 | - 05 | 4.0 | V | ||
| อุณหภูมิในการเก็บ | TS | - 40 | 85 | °C | ||
| อุณหภูมิการทํางานกรณี | Tกรณี | - 5 | 70 | °C |
เครื่องไฟฟ้า ลักษณะ(TOP = -5 ถึง 70°C, VCC3 = 3.13 ถึง 3.45 โวลต์)
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | ผู้ตัดสิน |
| ความดันไฟฟ้า #2 | Vcc3 | 3.13 | 3.45 | V | ||
| ไฟฟ้าปัจจุบัน ราคาไฟฟ้า Vcc3 | Icc3 | 450 | mA | |||
|
พลังงานรวมของโมดูล |
P |
1.5 | W | 1 | ||
| เครื่องส่งสัญญาณ | ||||||
| อุปทานความแตกต่างทางเข้า | ริน | 100 | Ω | 2 | ||
| สวิงการใส่ข้อมูลแบบเดียว | วิน ปป | 120 | 820 | mV | ||
| ส่งไฟฟ้าปิด | โรคทางเพศ | 2.0 | Vcc | V | 3 | |
| ส่งกระแสไฟฟ้าเปิด | VEN |
GND |
GND + 08 |
V | ||
| ส่ง ปิดการยืนยันเวลา | 10 | เรา | ||||
| เครื่องรับ | ||||||
| สวิงการออกข้อมูลแบบเดียว | โวท ปป | 340 | 650 | 850 | mV | 4 |
| เวลาการเพิ่มข้อมูลออก | tr | 38 | ps | 5 | ||
| เวลาตกของข้อมูลออก | tf | 38 | ps | 5 | ||
| LOS ความผิด | ความผิดพลาด VLOS | วีซีซี 05 | VccHOST | V | 6 | |
| LOS ปกติ | มาตรฐาน VLOS |
GND |
GND+05 |
V | 6 | |
| การปฏิเสธไฟฟ้า | PSR | 7 |
หมายเหตุ:
- ค่าประสิทธิภาพรวมสูงสุดถูกระบุในช่วงอุณหภูมิและแรงดันเต็ม
- หลังจากการเชื่อม AC ภายใน
- หรือเปิดวงจร
- เข้าไปใน 100 ออห์ม ความแตกต่างการสิ้นสุด
- นี่คือค่าที่ไม่ได้กรอง 20-80%
- การสูญเสียสัญญาณคือการเปิดตัวเก็บสัญญาณที่จะถูกดึงขึ้นด้วยความต้านทาน 4.7k 10kohm ถึง 3.15 3.6V โลจิก 0 แสดงให้เห็นการทํางานปกติ โลจิก 1 แสดงให้เห็นว่าไม่มีสัญญาณถูกตรวจพบ
- ตามส่วนที่ 27.1ในรายละเอียด XFP MSA1.
คุณสมบัติทางแสง(TOP = -5 ถึง 70°C, VCC3 = 3.13 ถึง 3.45 โวลต์)
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | ผู้ตัดสิน | |
|
พลังแสงเฉลี่ย |
P |
-2 |
3 |
dBm |
|||
|
ความยาวคลื่นทางแสง |
λ |
1290 | 1310 | 1330 |
nm |
||
|
อัตราการดุบล้างแบบด้านข้าง |
SSRmin |
30 |
dB |
||||
|
อัตราการดับแสง |
รพ.ด่วน |
3.2 |
dB |
||||
|
การลงโทษผู้ส่งและการกระจาย |
TDP |
2 |
dB |
||||
|
พลังการเปิดตัวเฉลี่ยของตัวส่ง |
P |
- 30 |
dBm |
||||
|
Tx จิตเตอร์ |
Tx |
ตามความต้องการ 802.3ae |
|||||
|
ความเข้มงวดของเสียง |
RIN |
-130 |
dB/Hz |
||||
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ |
|
ความรู้สึกของตัวรับ |
RSENS |
- 15 | dBm | 1 | ||
|
พลังการเติบโตของอินทุ (ออฟเวอร์โหลด) |
Psat |
0.5 | dBm | |||
|
ระยะความยาวคลื่น |
λC |
1270 | 1610 | nm | ||
|
ความสะท้อนของตัวรับ |
Rrx |
- 15 | dB | |||
|
รายละเอียดของรายละเอียด |
LOS |
- 22 | dBm | |||
| รายละเอียด |
LOS |
- 30 | dBm | |||
|
LOS Hysteresis |
0.5 | 4 | dB |
หมายเหตุ:
การวัดด้วย ER ที่เลวร้ายที่สุด BER<10- 12@ 10.3Gbps, 2311 PRBS
การมอบ Pin
ข้อมูลทั่วไป
ฟังก์ชันการวินิจฉัยดิจิตอล
ตามที่นิยามโดย XFP MSA1, เครื่องรับสัญญาณ XFP ให้ฟังก์ชันการวินิจฉัยดิจิตอลผ่านอินเตอร์เฟซซีเรียล 2 สาย ซึ่งอนุญาตให้เข้าถึงปริมาตรการทํางานในเวลาจริงดังต่อไปนี้:
- อุณหภูมิของเครื่องรับสัญญาณ
- กระแสเลเซอร์ bias
- พลังงานแสงที่ส่งผ่าน
- พลังงานแสงที่ได้รับ
- ความดันไฟฟ้าของเครื่องรับสัญญาณ
มันยังมีระบบระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระดับระ
ข้อมูลการทํางานและการวินิจฉัยถูกติดตามและรายงานโดย Digital Diagnostics Transceiver Controller (DDTC) ภายในเครื่องรับสัญญาณที่เข้าถึงผ่านอินเตอร์เฟซซีเรียล 2 สายเมื่อโปรโตคอลลําดับถูกเปิดใช้งาน สัญญาณนาฬิกาลําดับ (SCL pin) จะถูกผลิตโดยโฮสต์ด้านบวกของนาฬิกาข้อมูลใน XFP เครื่องรับสัญญาณในส่วนของแผนที่ความจําที่ไม่ได้ถูกป้องกันการเขียน. ด้านลบเวลาข้อมูลจากตัวรับ XFP สัญญาณข้อมูลลําดับ (SDA pin) เป็นสองทิศสําหรับการถ่ายทอดข้อมูลลําดับโฮสต์ใช้ SDA ร่วมกับ SCL เพื่อระบุจุดเริ่มต้นและจุดจบของการเปิดโครงการโปรโตคอลลําดับความทรงจําถูกจัดเป็นชุดของคําข้อมูล 8 บิต ที่สามารถแก้ไขได้เป็นตัวต่อตัวหรือลําดับอินเตอร์เฟซซีเรียล 2 สายให้การเข้าถึงเรียงลําดับหรือสุ่มกับปารามิเตอร์ 8 บิต, ที่อยู่จาก 000h ไปยังที่อยู่สูงสุดของความจํา
รายละเอียดทางกล
เครื่องรับสัญญาณ XFP ของ TAKFLY ติดตามมาตรฐานที่กําหนดโดยข้อตกลงการจัดหาหลายรายการ XFP (MSA)
XFP Transceiver (ขนาดเป็นมม)
การวางแผน PCB และคําแนะนําเบเซล
XFP Host Board Mechanical Layout (มิติเป็นมม.)
XFP Detail Host Board Mechanical Layout (มิติเป็นมม.)
