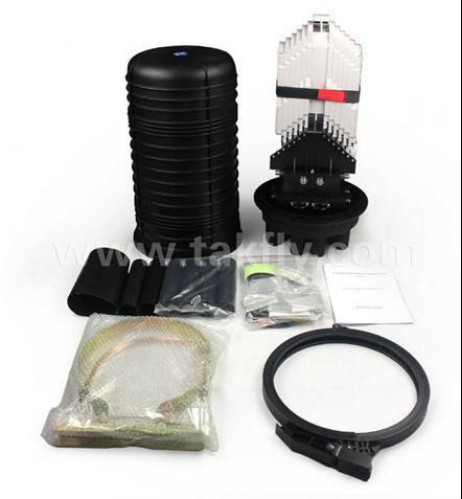

288 เอกความร้อนลดความหนา ผนึกกลอง ประเภทไฟเบอร์ออปติก สปไลซ์ปิด FOSC ด้วย 1000 ครั้งใส่และดึงออก ชีวิต

1. ขอบเขตการใช้งาน

คู่มือการติดตั้งนี้เหมาะสำหรับการปิดประกบกันของไฟเบอร์ออปติก (ต่อไปนี้จะเรียกโดยย่อว่า FOSC) เพื่อเป็นแนวทางในการติดตั้งที่เหมาะสม

ขอบเขตการใช้งานคือ: ทางอากาศ, ใต้ดิน, ติดผนัง, การติดตั้งท่อและการติดตั้งมือจับ อุณหภูมิแวดล้อมอยู่ระหว่าง –40 ℃ ถึง +65 ℃

2. โครงสร้างพื้นฐานและการกำหนดค่า

2.1 ขนาดและความจุ

2.2 ส่วนประกอบหลัก

2.3 อุปกรณ์เสริมหลักและเครื่องมือพิเศษ

3. เครื่องมือที่จำเป็นสำหรับการติดตั้ง

3.1 วัสดุเสริม (ผู้ปฏิบัติงานจัดเตรียมให้)

3.2 เครื่องมือพิเศษ (ต้องจัดเตรียมโดยผู้ปฏิบัติงาน)

3.3 เครื่องมืออเนกประสงค์ (จัดเตรียมโดยผู้ปฏิบัติงาน)

3.4 เครื่องมือประกบและทดสอบ (จัดเตรียมโดยผู้ปฏิบัติงาน)

หมายเหตุ: ผู้ปฏิบัติงานควรจัดเตรียมเครื่องมือและเครื่องมือทดสอบดังกล่าวข้างต้นด้วยตนเอง

4. แผนภูมิขั้นตอนการติดตั้ง

5. ขั้นตอนการติดตั้ง FOSC

5.1 ขั้นตอนที่หนึ่ง - เปิดการปิด

5.1.1 ทำความสะอาดสถานที่และกำหนดตำแหน่งที่จะติดตั้ง FOSC จากนั้นจึงวางสายไฟเบอร์ที่จำเป็น

5.1.2 ตรวจสอบว่าส่วนประกอบหลักและอุปกรณ์เสริมได้จัดเตรียมไว้ภายในบรรจุภัณฑ์อย่างดีหรือไม่

5.1.3 เปิดปิด

• ถอดสลักเกลียวยึดสะดึงออกแล้วดึงระบบล็อคสะดึงออก จากนั้นจึงทำการถอดสะดึงออก
• ดึงฝาครอบ FOSC ขึ้นด้านบน การติดตั้งสามารถเริ่มต้นได้ 5.1.4 ดูภาพวาด 1

ประเด็นสำคัญ:หากสภาพอากาศไม่ดีพอ จะต้องกางเต็นท์เพื่อกันน้ำและกันฝุ่น

5.2 ขั้นตอนที่สอง - กำหนดความยาวของสายเคเบิลไฟเบอร์ที่จะยึดและปอกไว้ด้านใน สอศ

5.2.1 ถ้าเส้นใยทั้งหมดมีไว้สำหรับการต่อกิ่ง โปรดดูแบบ 2(A) สำหรับความยาวในการปอก

5.2.2 ถ้าเส้นใยบางชนิดมีไว้สำหรับการต่อตรง ในขณะที่เส้นใยอื่นๆ ใช้สำหรับต่อกิ่ง โปรดดู Drawing 2(B) สำหรับความยาวในการปอก

5.2.3 ดูภาพวาด 2

ประเด็นสำคัญ:

• สำรองความยาวสายไฟเบอร์ไว้ให้เพียงพอต่อการเชื่อมต่อ
• ลูกค้าสามารถตัดสินใจความยาวในการปอกได้ตามความต้องการในการติดตั้ง

5.3 ขั้นตอนที่สาม - ลอกชั้นป้องกันของสายเคเบิลไฟเบอร์และไฟเบอร์ออก

5.3.1 ลอกชั้นป้องกันสายเคเบิลไฟเบอร์ออกจากอุณหภูมิ การระบุตำแหน่งด้วยเครื่องตัดและเครื่องปอก โปรดดูภาพวาดที่ 2 สำหรับความยาวในการปอก ความยาวในการปอกสามารถตัดสินใจได้ตามความต้องการในการติดตั้ง

5.3.2 ดูภาพวาด 3

ประเด็นสำคัญ: หากดึงชั้นป้องกันของสายเคเบิลไฟเบอร์ทั้งหมดในคราวเดียวได้ยาก ให้ดึงออกทีละส่วนเพื่อหลีกเลี่ยงการแตกหักของไฟเบอร์

5.4 ขั้นตอนที่สี่ – แยกแกนไฟเบอร์และเตรียมงานก่อนการซ่อมสายไฟเบอร์

5.4.1 พันเทปฉนวน 2 ชั้นบนชั้นป้องกันแกนไฟเบอร์เพื่อป้องกัน ในขณะเดียวกันก็กำจัดไส้เพื่อแยกแกนไฟเบอร์และทำความสะอาด สร้างวงแหวนที่มีเส้นผ่านศูนย์กลางประมาณ 100 มม. แล้วติดเข้ากับไฟเบอร์ชั่วคราวด้วยเทปกาว

5.4.2 ขึ้นอยู่กับสายไฟเบอร์ที่ถูกปอก มีสองกรณีต่อไปนี้

• เส้นใยทั้งหมดจะต้องแตกแขนงออกหลังจากประกบกันจนสุดแล้ว
• เส้นใยบางส่วนมีไว้สำหรับการต่อตรงหลังจากถูกพัน ในขณะที่เส้นใยอื่นๆ ใช้สำหรับต่อกิ่ง

5.4.3 FOSC มีท่อเข้า/ออกเดี่ยว 3 ท่อซึ่งเหมาะสำหรับสายไฟเบอร์เดี่ยวที่มีขนาดสูงสุด เส้นผ่านศูนย์กลาง ф16มม. และท่อเข้า/ออกมวล 1 เส้น ซึ่งเหมาะกับสายไฟเบอร์ 1 เส้นที่มีขนาดสูงสุด เส้นผ่านศูนย์กลาง ф 25 มม. หรือสายไฟเบอร์ 2 เส้นที่มีขนาดสูงสุด เส้นผ่านศูนย์กลาง ф 21 มม. หรือสายเคเบิลไฟเบอร์หลายชิ้นที่มีเส้นผ่านศูนย์กลางสั้น

5.4.4 จำเป็นต้องมีท่อเข้า/ออกจำนวนมากหากเส้นใยบางชนิดใช้สำหรับทางตรง

5.4.5 ฝาครอบท่อเข้า/ออกที่เกี่ยวข้องอาจใช้ไขควงเคาะออกเล็กน้อยจากภายในสู่ภายนอกตามจำนวนและเส้นผ่านศูนย์กลางของสายไฟเบอร์ที่ต้องการ

5.4.6 สำรองแกนเสริมที่มีความยาว 70 มม. และตัดแกนที่ไม่จำเป็นออก

5.4.7 ดูภาพวาดที่ 4 และภาพวาดที่ 5

ประเด็นสำคัญ:ต้องเลือกท่อทางเข้า/ออกอย่างแม่นยำเพื่อให้ง่ายต่อการต่อและปิดผนึก

5.5 แก้ไขแกนเสริมแรง และไพโรคอนเดนเสท แก้ไขและปิดผนึกสายไฟเบอร์

5.5.1 ใส่สายเคเบิลไฟเบอร์เข้าไปในท่อยึดแบบหดด้วยความร้อนที่เกี่ยวข้อง แล้วสอดเข้าไปในท่อเข้า/ออกที่ด้านล่างของ FOSC

5.5.2 ถอดน็อตยึดของแกนเสริมด้วยประแจพิเศษ (พลาสติก) ซึ่งจะต้องสอดเข้าไปในช่องยึดหลังจากนั้นแล้วขันให้แน่น จากนั้นขันให้แน่นอีกครั้งด้วยประแจโลหะ (ผู้ปฏิบัติงานต้องเตรียมประแจโลหะมาให้)

5.5.3 ผูกปลอกยึดแบบหดตัวด้วยความร้อนเข้ากับสายเคเบิลไฟเบอร์จนถึงรากด้วยมือ

5.5.4 โปรดดูภาพวาดที่ 5 สำหรับการติดตั้งคลิปแยกสาขา

5.5.5 ปลอกยึดแบบหดด้วยความร้อนพร้อมเครื่องพ่นไฟเพื่อโอบท่อเข้า/ออกและสายไฟเบอร์เพื่อการปิดผนึกโดยสมบูรณ์

5.5.6 ดูภาพวาด 5

ปัญหาสำคัญ-

• ควรขันน็อตยึดของแกนเสริมให้แน่น
• ในขณะที่ให้ความร้อน ท่อยึดแบบหดด้วยความร้อนควรหดตัวเท่าๆ กัน และไม่ควรมีฟองอากาศ รูขุมขน และข้อบกพร่องอื่นๆ ภายในท่อ

5.6 ขั้นตอนที่หก - ประกบเส้นใย

5.6.1 ปฏิบัติตามคู่มือผู้ใช้ของเครื่องประกบฟิวชั่นเพื่อประกบเส้นใย

ประเด็นสำคัญ: ใส่ใจกับการบิดงอของเส้นใย

5.7 ขั้นตอนที่เจ็ด - ติดตั้งปลอกป้องกันแบบหดด้วยความร้อนและเส้นใยในบ้าน

5.7.1 เมื่อประกบเส้นใยเสร็จแล้ว ควรวางวงแหวนไฟเบอร์อันแรกไว้ที่ด้านที่ไกลที่สุดของ FOST และไฟเบอร์ออปติกที่เหลือควรถูกพันเป็นวงแหวนที่มีเส้นผ่านศูนย์กลางไม่น้อยกว่า 80 มม. จากนั้นนำไปใส่ใน FOST (ถาดประกบไฟเบอร์ออปติก) พร้อมด้วยปลอกป้องกันแบบหดด้วยความร้อน (ขั้นแรกให้ยึดปลอกป้องกันความร้อนหดเข้าในช่อง จากนั้นขยายเส้นผ่านศูนย์กลางของวงแหวนไฟเบอร์ให้เหมาะสม)

5.7.2 ดูการวาดภาพ 6

ประเด็นสำคัญ: ใส่ใจกับการบิดงอของเส้นใย

5.8 ขั้นตอนที่แปด - ตรวจสอบอย่างครอบคลุม

เพื่อให้มั่นใจถึงข้อกำหนดทางเทคนิค ต้องปฏิบัติตามคำแนะนำต่อไปนี้:

5.8.1 เส้นใยที่มีชั้นป้องกันจะถูกยึดด้วยสายรัดไนลอนที่ทางเข้า FOST

5.8.2 ควรกด Grommet จากภายในสู่ภายนอกเพื่อติดตั้ง FOST อย่างถูกต้อง

5.8.3 เส้นใยที่ทะลุผ่านและสงวนไว้พร้อมเคลือบป้องกันควรพันเข้ากับถาดยึดไฟเบอร์

5.8.4 ตรวจสอบว่าตัวขันภายในและน็อตยึดของแกนเสริมแน่นดีหรือไม่

5.8.5 ตรวจสอบว่ามีการติดตั้งอุปกรณ์ซีลอย่างเรียบร้อยและราบรื่นหรือไม่

5.8.6 ตรวจสอบว่าปลอกยึดแบบหดตัวด้วยความร้อนมีความน่าเชื่อถือและปิดผนึกอย่างสมบูรณ์หรือไม่

5.8.7 ดูภาพวาด 7

ประเด็นสำคัญ:หากเกิดปัญหาควรแก้ไขทันที

5.9 ขั้นตอนที่เก้า - ประกอบที่อยู่อาศัย FOSC และแก้ไข FOSC

5.9.1 ใส่สารดูดความชื้นลงใน FOSC

5.9.2 ใส่ฝาครอบ FOSC บนฐานโดยตรง

5.9.3 ติดตั้งห่วงพลาสติกระหว่างฝาครอบ FOSC และฐาน ขันระบบล็อคห่วงให้แน่น จากนั้นจึงยึดด้วยสลักเกลียวยึดห่วง

5.9.4 การติดตั้ง FOSC

1. การใช้งานทางอากาศ: ยึดห่วงโลหะและท้ายทอยเข้ากับเสา โปรดดูภาพวาดที่ 8
2. การใช้งานติดผนัง: ยึดขายึดเข้ากับผนังด้วยสลักเกลียว (ไม่จำเป็นต้องใช้ห่วงโลหะ)
3. การใช้งานใต้ดิน: ไม่จำเป็นต้องมีห่วงโลหะ

5.9.5 ดูภาพวาด 8

ประเด็นสำคัญ-

• ให้ความสนใจขณะติดตั้งห่วงพลาสติก
• สเปคของโบลท์สำหรับยึดขายึดคือ M8
